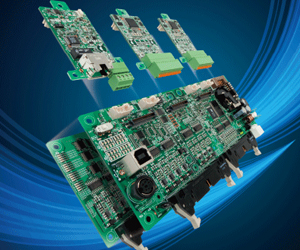

板型控制器 BX系列

  • 有利于系统黑箱化。对应使用梯形图程序语言的板型控制器。模拟输出板，继电器输出板新上市……
  • 产品型号：BX系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点

最多可支持11ch的多通信、可实现与一切通用设备的连接!

特点

通用、连接、扩展。板型控制器的进化形。

前所未见的板型控制器、最多可实现11ch的通信。
各种设备和板型控制器BX连接、创造出前所未有有的用途。


最大11ch的多通信

拥有压倒性的多频道通信、可与各种通用设备连接。

Ethernet搭載可能

板型控制器可轻松实现Ethernet连接。

适用于组装到机器内

薄型・节省空间的尺寸、适用于组装到机器内部。

  • 适用于少批量的微型控制板的置换。
  • 板型形状有利于系统的黑箱化。
  • 梯形图程序语言、便于维护。
  • 备有多品种、支持多品种・小批量订货。

单元一览

机种 品名 规格内容 订货产品号

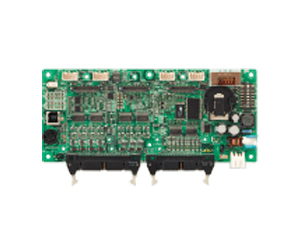

控制板 C32T控制板 输入16点(24V DC)/输出16点(晶体管NPN 0.8A) ABXC32T
扩展I/O板 E40T扩展I/O板 输入24点(24V DC)/输出16点(晶体管NPN 0.8A) ABXE40T
扩展
板 		功能
板 		AD02模拟量输入板 2点 12bit 非绝缘 0-10V/0-20m可切换 精度±1%FS ABXAD02
AD02模拟量输出板 2点 12bit 绝缘 0-10V/0-5V/0-20mA 可切换 精度±1%FS ABXDA02
AD2M温度输入板 2点 电压/电流/热电偶/测温电阻 各输入可切换 精度±0.2%FS
 ABXAD2M
IN08输入板 输入8点(24V DC) ABXIN08
TR08输出板 输出8点(晶体管 NPN 0.3A) ABXTR08
PLS1脉冲输入/输出板 高速计数器:单相2ch 80kHz或2相 1ch 30kHz
脉冲输出 1轴 100kHz(安装2块时有限制) 		ABXPLS1
带MRTC实时时钟的 主存储器板 主存储器: 32k步程序全部注释
日历时钟 年、月、时、分、秒、星期(需要其他电池) 		ABXMRTC
RY04继电器输出板 4点(2点)、2A 250VAC/30VDC ABXRY04
RY02继电器输出板
(高容量型) 		2点(1点)、5A 250VAC/30VDC ABXRY02
SD01串联数据板NEW RS232C 4ch 3线式(非絶縁) 115.2kbps※1(附带安装用垫片、螺丝) ABXSD01
通信板 COM2通信板 RS232C 2ch 3线式(非绝缘) 115.2kbps ABXCOM2
COM3通信板 RS485·422切换式 1ch(绝缘) 115.2kbps ABXCOM3
COM4通信板 RS485 1ch(绝缘)+RS232C 1ch 3线式(非绝缘) 115.2kbps ABXCOM4
COM5A通信板NEW Ethernet 1ch(100BASE-TX, 10BASE-T)+ RS232C 1ch 3线式(非绝缘)　115.2kbps(附带安装用垫片、螺丝) ABXCOM5A
COM5B通信板NEW Ethernet 1ch(100BASE-TX, 10BASE-T)+ RS485 1ch(绝缘)　115.2kbps(附带安装用垫片、螺丝) ABXCOM5B
COM6通信板NEW RS485 2ch(绝缘、通道间绝缘)　115.2kbps(附带安装用垫片、螺丝) ABXCOM6

可选件

品名 规格内容 订购产品号
BX扩展电缆 扩展板连接用电缆 8cm ABXEC08※1
扩展板连接用电缆 30cm ABXEC30
扩展板连接用电缆 80cm ABXEC80
※ 扩展电缆的总延长长度请使用160cm以内。
※ ABXE40T附带1个扩展电缆，如另有需求请根据订货产品号另行订购。

维修部件

品名 规格内容 订货产品号
备用电池 相当于CR2450纽扣电池(和FP-C、FP2系列通用)
在数据寄存器等的备用、日历时钟功能时必须使用备用电池 		AFC8801
电源电缆 长度1m(有铁氧体)(附带控制板、扩展I/O板 )
(与FPΣ用电源电缆通用) 		AFPG805
端子台用改锥 Phonenix端子台接线时需要 AFP0806
端子台用插座
(2个入) 		附属于温度输入板、模拟量输出板、继电器输出板、继电器输出板(高容量型)(1个)
维修用部件 		AFP0802
Molex插座
(2个入) 		在通信板接线时使用 AFP0801

板型控制器-继电器终端对应表

机种 使用连接器
Pin数 		继电器终端
RT-2 输出16点 		继电器终端专用电缆
1m 2m
订货产品号 订货产品号 订货产品号
板型控制器BX 控制板 输出端 34P AY232502 AY25523 AY25525
扩展I/O板 输出端 34P AY232502 AY25523 AY25525

板型控制器-连接器终端对应表

机种 使用连接器
Pin数 		继电器终端
CT-2 输出16点 		连接器终端专用电缆
1m 2m
订货产品号 订货产品号 订货产品号
板型控制器BX 控制板 输入端 30P AYC1130 AYT51303 AYT51305
输出端 34P AYC1134 AYT51343 AYT51345
扩展I/O板 输入端 40P AYC1140 AYT51403 AYT51405
输出端 34P AYC1134 AYT51343 AYT51345

板型控制器 I/O电缆对应表

机种 使用连接器
Pin数 		一侧附带连接器的扁平电缆(1m) 一侧附带连接器的扁平电缆(2m)
订货产品号 订货产品号
板型控制器BX 控制板 输入端 30P AFB8521 AFB8522
输出端 34P AFB8531 AFB8532
扩展I/O板 输入端 40P AFB8541 AFB8542
输出端 34P AFB8531 AFB8532
