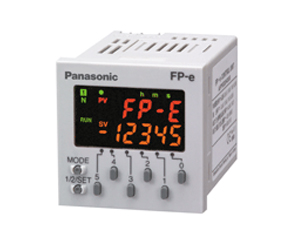

FPe系列

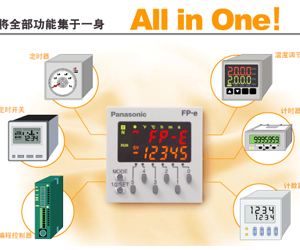

- 一体式面板安装型控制器。集合计时器，计数器，温控器，显示器的功能于一体。有黑色面板可供选择。
- 产品型号：FPe系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
面板安装型控制器FP-e是一种可编程小型控制器，最适合用于对小型装置的控制与设备的分散控制。
|
|
特点
|
1.可以显示三种颜色
可以显示简单字母与数值。也可以显示非常简单的信息及定时器、计数器的设定值/经过值。
2.内置操作按键
可以改变设定值。另外、也可以使用操作按键进行输入。
3.属小型，非常节省空间
在面板上安装，可省下控制面板的空间 尺寸是48×48×70mm(内部深度)属小型。
|
4.核心部分达到FP0的水准
(相当于FP0-C14)
5.IP66面板安装型
与面板的设计相配合，也可以变换成黑色。
|
装有RS485或RS232C接口
|
|
可进行温度控制
两点K型热电偶(－30～300℃)输入(热电偶输入型)
也可以活用为温控器或温控器的控制器。
|
|
|
内置2轴独立位置控制的高速计数器。
|
|
FP系列编程软件是通用软件。
|
|
单元一览
生产终止(预定)品
以下产品为生产终止(预定)品。
※ 推荐替代品并不保证与已停产的产品相同的规格。
使用时，请确认样本中详细的规格。
| 已停产的产品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 订货产品号 | 终止日期 | 订货产品号 | 系列名称 | 备注 | ||
| AFPE214322 | 2019年9月30日 |
|
- | - |
非常抱歉无推荐替代品。 |
|
| AFPE214325 | 2019年9月30日 |
|
- | - |
非常抱歉无推荐替代品。 |
|
| AFPE224300 | 2019年9月30日 |
|
- | - |
非常抱歉无推荐替代品。 |
|
| AFPE224302 | 2019年9月30日 |
|
- | - |
非常抱歉无推荐替代品。 |
|
| AFPE224305 | 2019年9月30日 |
|
- | - |
非常抱歉无推荐替代品。 |
|
| 显示模式的的种类与功能 | ||
|---|---|---|
|
|
N模式(普通模式)可显示任意字符及数值，数据可以更改。 |
|
|
S模式(开关模式)显示功能与普通模式相同，前部操作开关可用于输入。 |
|
|
R模式(寄存器模式)可以监控控制器内部的运算内存及更改数据。 |
|
|
I模式(输入/输出监控模式)可以监控控制的输入/输出(X、Y)状况。 |
规格
| 项目 | 规格 | ||
|---|---|---|---|
|
电源・输入/输出 |
电源 | 24V DC | |
| 输入/输出 | 24V DC ±common | ||
| 输出 |
晶体管输出(NPN)：0.5A 5-24V DC 继电器输出：2A 250V AC、2A 30V DC |
||
| 性能 | 控制I/O点数 |
标准型 带日历时钟 |
14点 |
| 带热电偶输入 | 12点 | ||
| 运算速度 | 基本指令：0.9μs～/步 | ||
| 程序内存 | 内置EEP-ROM | ||
| 程序容量 | 2720步 | ||
| 指令数 | 基本指令 | 83种 | |
| 应用 | 168种(※1) | ||
|
演算用 内存 |
内部继电器 | 1008点 | |
|
定时器/ 计数器 |
144点 | ||
| 数据寄存器 | 1660字 | ||
| 特殊功能 | 脉冲捕捉输入 | 合计6点 | |
| 中断输入 | |||
| 模拟量输入/输出 | - (热电偶 k型 -30.0～300.0℃) | ||
| 容量输入 | - | ||
|
高速 计数器功能 |
标准型 带日历时钟 |
单相：4ch合计 最大10kHz 2相：2ch合计 最大2kHz |
|
| 带热电偶输入 |
单相：4ch合计 最大5kHz 2相：2ch合计 最大1kHz |
||
|
脉冲 输出 |
标准型 带日历时钟 |
1ch使用时 x 40Hz～10kHz 2ch使用时 x 40Hz～5kHz |
|
| 带热电偶输入 |
1ch使用时 x 40Hz～5kHz 2ch使用时 x 40Hz～2.5kHz |
||
| 对应数据通信 | RS232C、RS485(AFPE224302/AFPE214322) | ||
| 对应数据链接 | 计算机链接、MODEM | ||
| 其他功能 | 运行中更新、持续扫描、4位密码、浮点数运算、PID演算、日历定时器(AFPE224305/AFPE214325、电池使用时) | ||
Ver.1.2应用命令追加
尺寸图
- 单位mm
FP-e 控制单元
FP-e 控制单元
AFPE2*****
|
