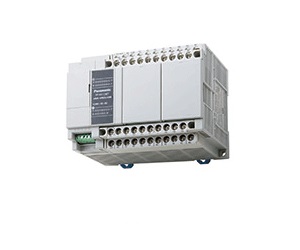

FP-XH系列 NEW

  • 基本性能高 功能丰富 阵容强大 用途广泛 NEW
  • 产品型号：FP-XH系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

高功能运动控制一体机。

RoHS对应

特点

高速·高性能

高水平的基本性能，可灵活应对将来的设备扩充。提供丰富的解决方案。

最高 0.04usec 的指令处理速度。
最新CPU前5000步固态高速处理区设计，运行基本指令最速可达0.04usec/步。

应用指令的执行处理速度综合提高近10倍。

以40点机型对比以往产品：

基本指令和高级指令组合运用实测值。

自由大容量·对应不同客户需求3档可选。

默认32k/32k（程序容量/寄存器容量）的大容量 ，对应3档可切换功能，可按客户现场需要自由分配，避免仅因容量不合理而重新购买上位机型。

灵活运用高速处理区，可实现各种高速设备需求。

在需高速设备行业中，灵活编程运用5000步内的超高速处理区，结合本机自带的高速脉冲输出和高速计数功能，可大大加快整体设备系统的响应速率，提高产能。

位置控制

FP-XH从真正意义上满足了“以小型设备实施低成本的多轴定位控制”的需求。

内置最大6轴100kHz的高速脉冲输出功能(晶体管输出型)

其他功能

通信

最多5+1的通信端口

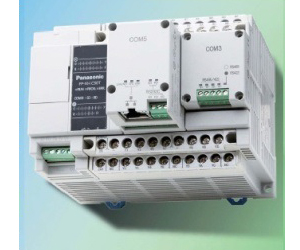

产品自带RS232C通信口和USB通道，最多可额外扩展4ch。接口包括RS232C、 RS485、Ethernet，可与各种机器进行通信。

Ethernet

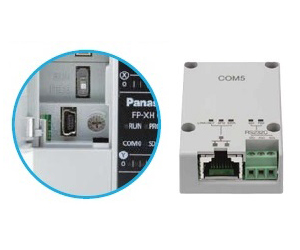

安装通信插件AFPX-COM5(Ethernet型)后，可通过LAN轻松地从上位计算机收集FP-XH内的数据。由于其中也同时配备1ch的RS232C，因此可方便地从测量仪器中收集数据。最适用于包括I/O控制的Ethernet终端。

PLC链接 (MEWNET-W0)

可与FPΣ、FP-X、FP2/FP2H混合使用，无需使用程序即可最多在16台PLC之间进行触点、数据信息共享。

对应Modbus※

对应全球通用的业界标准Modbus※ RTU的主/从站。在空调·温度控制等方面，发挥强大威力。
※由美国Modicon公司开发的一种通信协议。

标准配备Mini USB2.0编程口。

简便·方便
使用一根市售的USB电缆(等级B、5Pin)即可简单地连接到电脑上，编辑程序或进行监控。不需要使用昂贵的USB转换适配器。出差时也无需担心忘记携带专用电缆的烦恼。十分方便的操作性，可提高生产效率。
※请使用USB2.0标准电缆(A mini B型)。
形状：USB(A)雄－USB(mini-B、5Pin)雄

高速的程序传输
只要使用USB编程口，即可极其高速地传输程序，并进一步提高操作性。即使是32k步(无注释)，也只需约5秒的传输时间，瞬间完成传输，不会感受到压力。
※对应OS Windows 2000以上

单元一览

FP-XH 控制单元

继电器输出


品名 电源 规格 订货产品号
I/O点数 程序容量 可调电位
输入 		USB端口
FP-XH C14R
控制单元 		100～240V AC 24V DC输入8点、
2A继电器输出6点 		16k步 1点 ○ AFPXHC14R
FP-XH C14RD
控制单元 		24V DC 24V DC输入8点、
2A继电器输出6点 		16k步 1点 ○ AFPXHC14RD
FP-XH C30R
控制单元 		100～240V AC 24V DC输入16点、
2A继电器输出14点 		32k步 1点 ○ AFPXHC30R
FP-XH C30RD
控制单元 		24V DC 24V DC输入16点、
2A继电器输出14点 		32k步 1点 ○ AFPXHC30RD
FP-XH C40R
控制单元 		100～240V AC 24V DC输入24点、
2A继电器输出16点 		32k步 1点 ○ AFPXHC40R
FP-XH C40RD
控制单元 		24V DC 24V DC输入24点、
2A继电器输出16点 		32k步 1点 ○ AFPXHC40RD
FP-XH C60R
控制单元 		100～240V AC 24V DC输入32点、
2A继电器输出28点 		32k步 1点 ○ AFPXHC60R
FP-XH C60RD
控制单元 		24V DC 24V DC输入32点、
2A继电器输出28点 		32k步 1点 ○ AFPXHC60RD
※ 所有单元24V DC输入为双方向输入。
※ 32kword(默认)，对应3档可切换功能，可按客户现场需要自由分配

晶体管输出


品名 电源 规格 订货产品号
I/O点数 程序容量 可调电位
输入 		USB端口
FP-XH C14T
控制单元 		100～240V AC 24V DC输入8点、
0.5A／5～24V DC 晶体管输出6点(NPN) 		16k步 1点 ○ AFPXHC14T
FP-XH C14TD
控制单元 		24V DC 24V DC输入8点、
0.5A／5～24V DC 晶体管输出6点 (NPN) 		16k步 1点 ○ AFPXHC14TD
FP-XH C30T
控制单元 		100～240V AC 24V DC输入16点、
0.5A／5～24V DC 晶体管输出14点(NPN) 		32k步 1点 ○ AFPXHC30T
FP-XH C30TD
控制单元 		24V DC 24V DC输入16点、
0.5A／5～24V DC 晶体管输出14点(NPN) 		32k步 1点 ○ AFPXHC30TD
FP-XH C40T
控制单元 		100～240V AC 24V DC输入24点、
0.5A／24V DC 晶体管输出16点(NPN) 		32k步 1点 ○ AFPXHC40T
FP-XH C40TD
控制单元 		24V DC 24V DC输入24点、
0.5A／24V DC 晶体管输出16点(NPN) 		32k步 1点 ○ AFPXHC40TD
FP-XH C60T
控制单元 		100～240V AC 24V DC输入32点、
0.5A／5～24V DC 晶体管输出28点(NPN) 		32k步 1点 ○ AFPXHC60T
FP-XH C60TD
控制单元 		24V DC 24V DC输入32点、
0.5A／5～24V DC 晶体管输出28点(NPN) 		32k步 1点 ○ AFPXHC60TD
※ 所有单元24V DC输入为双方向输入。
※ 32kword(默认)，对应3档可切换功能，可按客户现场需要自由分配

FP-X/FP-X0扩展单元

输入单元／输出单元

品名 电源 规格 订货产品号
FP-X E16X
扩展输入专用单元 		24V DC 24V DC输入 16点
(备注)由于没有内置电源电路无法进行2台连续连接。附扩展电缆8cm 		AFPX-E16X
FP-X E14YR
扩展输出专用单元 		-
(从左侧单元电源供应) 		2A继电器输出14点
(备注)由于没有内置电源电路无法进行2台连续连接。附扩展电缆8cm 		AFPX-E14YR

输出单元(继电器输出)

品名 电源 规格 订货产品号
FP-X E16R
扩展I/O单元 		-
(从左侧单元电源供应) 		24V DC输入8点、2A继电器输出8点
(备注)无内置电源电路，不可连续连接2台。附带扩展电缆8cm 		AFPX-E16R
FP-X E30R
扩展I/O单元 		100～240V AC 24V DC输入16点、2A继电器输出14点
(备注)含E16R、EFP0最多可扩展8台。附带扩展电缆8cm 		AFPX-E30R
FP-X E30RD
扩展I/O单元 		24V DC 24V DC输入16点、2A继电器输出14点
(备注)含E16、EFP0最多可扩展8台。附带扩展电缆8cm 		AFPX-E30RD
FP-X0 E24R
扩展单元 		- 24V DC输入16点、2A继电器输出8点 AFPX0E24R
FP-X E40RD
扩展单元 		24V DC 24V DC输入24点、2A继电器输出16点 AFPX0E40RD
※1 所有单元24VDC输入为双方向输入。
※2 扩展单元附有8cm的扩展电缆。

输入输出单元(晶体管输出)

品名 电源 规格 订货产品号
FP-X E16T
扩展I/O单元 		-
(从左侧单元电源供应) 		24V DC输入8点、0.5A／5～24V DC晶体管输出8点(NPN)
(备注)无内置电源电路，不可连续连接2台。附带扩展电缆8cm 		AFPX-E16T
FP-X E30TD
扩展I/O单元 		24V DC 24V DC输入16点、0.5A／5～24V DC晶体管输出14点(NPN)
(备注)含E16、EFP0最多可扩展8台。附带扩展电缆8cm 		AFPX-E30TD
FP-X E30T
扩展I/O单元 		100～240V AC 24V DC输入16点、0.5A／5～24V DC晶体管输出14点(NPN)
(备注)含E16、EFP0最多可扩展8台。附带扩展电缆8cm 		AFPX-E30T
FP-X0 E24T
扩展单元 		- 24VDC输入16点、0.5A/5～24VDC晶体管输出8点 AFPX0E24T
FP-X0 E24P
扩展单元 		- 24VDC输入16点、0.5A/24VDC晶体管输出8点 AFPX0E24P
FP-X0 E40TD
扩展单元 		24V DC 24VDC输入24点、0.5A/5～24VDC晶体管输出16点 AFPX0E40TD
FP-X0 E40PD
扩展单元 		24V DC 24VDC输入24点、0.5A/24VDC晶体管输出16点 AFPX0E40PD
※1 所有单元24VDC输入为双方向输入。
※2 扩展单元附有8cm的扩展电缆。

扩展FP0适配器

品名 电源 规格 订货产品号
扩展FP0
适配器 		24VDC 接入适配器后，最后可将3台FP0R扩展单元连接到FP-X上。附带8cm扩展电缆、电源电缆。 AFPX-EFP0

FP-X 扩展插卡

功能插卡


品名 规格 订货产品号
FP-X 输入/输出插卡 输入4点、 24V DC、双方向(漏／源)
输出3点、NPN晶体管 0.3A／24V DC 		AFPX-IN4T3
FP-X 输入插卡 输入8点、 24V DC、双方向(漏／源) AFPX-IN8
FP-X 输出插卡 输出8点、NPN晶体管 0.3A／24V DC AFPX-TR8
输出6点、PNP晶体管 0.5A／24V DC AFPX-TR6P
FP-X 脉冲输入/输出插卡 高速计数器：单相2ch各80kHz 或 2相1ch 30kHz　脉冲输出：1轴 100kHz／ch (安装2台时，有规格限制)
控制单元(晶体管输出型)不可使用。 		AFPX-PLS
FP-X 模拟量输入插卡 模拟量输入2点、0-10V or 0-20mA、12位、2ms／2ch(非绝缘) AFPX-AD2
FP-X 模拟量输出插卡 模拟量输出2点、0-10V or 0-20mA、12为、2ms／2ch(绝缘) AFPX-DA2
FP-X 模拟量I/O插卡 模拟量输入2点、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模拟量输出1点、0-10V or 0-20mA、12位、1ms／1ch(绝缘) AFPX-A21
FP-X 热电偶插卡 热电偶输入2点、 K／J、分辨率0.2℃、200ms/2ch(通道间绝缘) AFPX-TC2
FP-X 热电阻插卡 热电阻输入2点、分辨率0.1℃、通道间绝缘式 AFPX-RTD2
FP-X
带日历
时钟的
主存储器 		主存储器：可同时保存全程序步、全部注释。FPWIN-Pro源文件可保存
日历时钟：年、月、日、時、分、秒、星期 (需要电池选件) 		AFPX-MRTC

通信插件


品名 规格 订货产品号
FP-X COM1
通信插件 		RS232C/1ch RS,CS控制有信号(非绝缘) AFPX-COM1
FP-X COM2
通信插件 		RS232C/2ch(非绝缘) AFPX-COM2
FP-X COM3
通信插件 		RS485或RS422切换型/1ch(绝缘) AFPX-COM3
FP-X COM4
通信插件 		RS232C/1ch(非绝缘)＋RS485/1ch(绝缘) AFPX-COM4
FP-X COM5
通信插件 		Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非绝缘) AFPX-COM5
FP-X COM6
通信插件 		RS485/2ch(绝缘) AFPX-COM6

选项、维修部件

品名 规格 订货产品号
FP-XH备份电池 对运算内存、日历时钟进行备份的电池。 AFPXH-BATT
FP-X
扩展电缆 		扩展单元连接用电缆　8cm AFPX-EC08
扩展单元连接用电缆　30cm AFPX-EC30
扩展单元连接用电缆　80cm AFPX-EC80
FP-X 端子台 C30、C60、E30用端子台　21引脚、带盖(无印字)、4个装 AFPX-TAN1

FP0R扩展单元

品名 规格 订货产品号
I/O点数 电源 电压 输入规格 输出规格 端子形状
FP0R-E8
扩展单元 		8点 输入8点 — DC24V
±公共端 		— MIL连接器 AFP0RE8X
8点

规格

共通

项目 规格
额定电压 100 ~ 240V AC(AC电源)、24V DC(DC电源)
电压允许范围 85 ~ 264V AC(AC电源)、20.4 ~ 28.8V DC(DC电源)
通用电源输出 C14:24V DC/0.15A、C30•C40•C60:24V DC/0.4A
冲击电流 40A以下(C14)、45A以下(C30、C40、C60)25℃(AC电源) 12A以下25℃(DC电源)
允许瞬时断电时间 10 ms以上
使用环境温度 0~＋55℃
保存环境温度 －40~＋70℃
使用环境湿度 10 ~ 95 % RH(在25℃ 应无结霜)
保存环境湿度 10 ~ 95 % RH(在25℃ 应无结霜)
耐电压 电源端子 – 接地端子、全部输入端子 – 接地端子
AC电源：1500V AC 1分钟
DC电源：500V AC 1分钟
电源端子 – 辅助电源端子 AC电源：1500V AC 1分钟
继电器输出端子 – 接地端子 AC电源：1500V AC 1分钟
DC 电源：500V AC1分钟
晶体管输出端子 – 接地端子 AC电源：500V AC 1分钟
DC 电源：500V AC1分钟
绝缘电阻(测试电压500V DC) 电源端子 – 接地端子 100M Ω以上
电源端子 – 辅助电源端子
入力端子 – 接地端子
出力端子 – 接地端子
耐振动 5 ～ 8.4 Hz 单向振幅 3.5 mm
8.4 ～ 150 Hz 加速度 9.8 m/s2
 X，Y，Z各方向 10次扫描(1组/分)
耐冲击 147 m/s2
耐噪音性 1500 V［P-P］ 脉宽50ns、1us (AC电源)
500 V［P-P］脉宽50ns、1us (DC电源)
(根据噪声模拟法)(电源端子)
使用环境 无腐蚀性气体及过多灰尘
EC指令适用规格 EN61131-2标准
污染度 2
过电压级别 Ⅱ

※1 截止电流5mA

消耗电流/质量

品名 型号 消耗电流 重量
控制单元 AFPXHC14 * * 26W以下 ※2 约280g以下
AFPXHC30 * * 52W以下 ※2 约490g以下
AFPXHC40 * * 52W以下 ※2 约570g以下
AFPXHC60 * * 64W以下 ※2 约780g以下
扩展I/O单元 AFPX-E16 * * 8W以下 ※2 约195g以下
AFPX-E30 * * 45W以下 ※2 约470g以下
扩展FP0适配器 AFPX-EFP0 0.24W以下 ※3 约65g
输入插件 AFPX-IN8 1W以下 ※2 约25g
输出插件 AFPX-TR8 1W以下 ※2 约25g
AFPX-TR6P 1W以下 ※2 约25g
脉冲输入/输出插件 AFPX-PLS 2W以下 ※2 约25g
主存储器插件 AFPX-MRTC 2W以下 ※2 约20g
模拟输入插件 AFPX-AD2 2W以下 ※2 约25g
模拟I/O插件 AFPX-A21 3W以下 ※2 约25g
模拟输出插件 AFPX-DA2 5W以下 ※2 约25g
热电偶插件 AFPX-TC2 1W以下 ※2 约25g
热电阻插件 AFPX-RTD2 2W以下 ※2 约25g
通信插件 AFPX-COM1 2W以下 ※2 约20g
AFPX-COM2
AFPX-COM3
AFPX-COM4
AFPX-COM5 3W以下 ※2 约25g
AFPX-COM6 2W以下 ※2 约20g

※2 控制单元连接AC电源时的消耗电流。
※3 扩展FP0适配器连接DC电源时的消耗电流。
有关详细内容请参照用户手册及规格书。

性能规格

项目 规格
编程方式 梯形图方式
控制方式 循环运算方式
程序内存 内置Flash-ROM(无需备份电池)
程序容量 C14:16k步 ，C30/40/60 可设定24k/32k/40三档选择
※最初的5k步为内部高速RAM处理区。
※更改C30/40/60的程序容量时，数据寄存器容量相应变化。
运算处理速度 基本命令(ST)约0.04us/step(5k步前) 0.7us/step(5k步以后)
应用命令(F0MV)约0.22us/step(5k步前)1.73us/step(5k步以后)
基本指令 约110种类 ※命令体系基于旧FP-X
高级指令 约220种 ※命令体系基于旧FP-X 增加位置控制命令
外部输入(X) 1,760点※4
外部输出(Y) 1,760点※4
内部继电器(R) 默认: 8192点(R0～R511F)，FP-X程序互换使用时:4096点
特殊内部继电器(R) 192点
链接继电器(L) 2,048点
定时器/计数器(T/C) 合计1,024点：定时器可以在(1ms，10ms，100 ms 1s为单位)×32,767范围内计时计数器可以在1～32,767范围内计数
数据寄存器(DT) C14：12k字 C30/40/60：64k/32k/12k字三档对应选择 ※更改
C30/40/60的程序容量时，数据寄存器容量相应变化。
链接数据寄存器(LD) 256字
特殊数据寄存器(DT) 500字
索引寄存器(I0～ID) 14字
主控继电器(MCR) 256点
标号(LOOP)数 256
微分点数 程序容量分
步进程序数 1,000工程
子程序数 500子程序
中断程序数 15个程序(外部14点、定时1个程序)(继电器输出) 9个程序(外部8
点、定时1个程序)(晶体管输出)
高速计数器 内置(晶体管输出型): 单相8ch (100kHz X 8)
内置(继电器输出型): 单相8ch (10kHz X 8)
脉冲输出/输入插件时: C14单相2ch，C30/40/60
单相4ch 各轴最大100kHz
脉冲输出/PWM输出 内置(晶体管输出型):
14点 100kHz X 3ch
30/40点 100kHz X 4ch
60点 100kHz X 6ch
脉冲输出插件(继电器输出型):
14点 100kHz X 1ch
30/40/60点 100kHz X 2ch
脉冲捕捉输入/中断输入 合计14点(含高速计数器)(继电器输出)
8点(含高速计数器)(晶体管输出)
定时中断 0.1ms～30s ※定时中断程序处理实绩实绩需比设定时间小。
可调电位器输入 1ch （0～4000）
固定时间扫描 可以
日历时钟 有(但仅限AFPX-MRTC安装状态下可使用)※8
Flash ROM备份※10 通过F12,P13指令备份 数据寄存器(32,765字)
电源断开时的自动备份 计数器16点(1,008～1,023)　内部继电器128点 (R2480～R255F)
数据寄存器55字
备份电池 通过系统寄存器设定在保持区域内的存储器(仅在电池安装状态下
可使用)※9
电池寿命 (完全不通电时的值) C14/30/40/60: 5年(1天8小时计算)※安装时电池可安装一个，
FPXH专用电池
密码 可以(可选择4位或8位)
自诊断功能 看门狗定时器、程序语法的检查等
注释保存 可以(328k字节)(无需备份电池)I/O注释、说明、块注释可全部保存。
PLC链接功能 最多16台、链接继电器1,024点、链接寄存器128字(不能进行数
据传送、远程编程)
RUN过程中改写 可以

※4 实际可使用的点数，由硬件的组合决定。
※5 额定输入电压24V DC、25℃下的规格。频率会因电压、温度而降低。此外，在使用通道数中可计数的频率也会增减。
※6 控制单元(晶体管输出型)中不能使用脉冲输入输出插件。
※7 随着使用方法的不同，最大频率相应发生变化。详细情况请参考手册。
※8 日历时钟精度：在0℃时，月误差在119秒以下、在25℃时，月误差在51秒以下、在55℃时，月误差在148秒以下。
※9 未安装电池的情况下设定在保持区域内的数据，接通电源时不会被清零，此时会导致数据值不稳定。电池用完时，保持区域的数据值也会不确定。
※10 可写入的次数为1万次以内。

输入规格（控制单元、扩展单元、扩展插件）

项目 规格
继电器输入型（控制单元、扩展单元) 晶体管输出型（控制单元、扩展单元） 扩展插件（AFPX-IN8、AFPX-IN4T3）
绝缘方式 光耦合
额定输入电压 24 V DC
使用电压范围 21.6 ~ 26.4V DC
额定输入电流 约4.7mA(控制单元X0~X7)
约4.3mA(控制单元X8以后、扩展单元) 		约8mA(控制单元X0~X3)
约4.7mA(控制单元X4~X7)
约4.3mA(控制单元X8以后、扩展单元) 		约3.5mA
公共端方式 8点/公共端(C14、E16）、16点/公共端（C30、C60、E30）24点/公共端（C40) 8点/公共端(AFPX-IN8）、4点/公共端(AFPX-IN4T3）
(输入电源的极性＋/-均可)
最小ON电压/最小ON电流 19.2V/3mA 19.2 V/6mA(控制单元X0~X3)
19.2 V/3mA(控制单元X4以下、扩展单元) 		19.2V/3mA
最大OFF电压/最大OFF电流 2.4V/1mA 2.4 V/1.3mA(控制单元X0~X3)
2.4V/1mA(控制单元X 4以下、扩展单元) 		2.4V/1mA
输入阻抗 约5.1kΩ (控制单元X0~X7)
约5.6kΩ(控制单元X8以下、扩展单元) 		约3kΩ(控制单元 X0~X3)
约5.1kΩ(控制单元 X4~X3)
约5.6kΩ(控制单元 X8以下、扩展单元) 		约6.8kΩ
响应时间 OFF→ON 控制单元 X0~X7
0.6ms以下:通常输入时
50μs以下:高速计数器输入、脉冲捕捉输入、
中断输入设定时※1
控制单元X8以下、扩展单元
0.6ms以下 		控制单元 X0~X3
135μs以下:通常输入时
5μs以下:高速计数器输入、脉冲捕捉输入、
中断输入设定时※1
控制单元 X4~X7
135μs以下:通常输入时
50μs以下:高速计数器输入、脉冲捕捉输入、
中断输入设定时※1
控制单元 X8以下、扩展单元0.6ms以下 		1.0ms以下
ON→OFF 同上 1.0ms以下
动作显示 LED显示

※1 以上为额定输入电压24V DC、使用环境温度25℃时的规格。

继电器输出规格（控制单元、扩展单元）

项目 规格
输出方式 1a输出
额定控制容量（电阻负载） 2A 250V AC，　2A 30V DC(8A以下/公共端)
公共端方式 1点或3点/公共端(C14、E16)、1点或4点/公共端(C30、E30)、1点·2点或4点/公共端(C40、C60)
响应时间 OFF→ON 约10ms
ON→OFF 约8ms
寿命 机械 2,000万次以上(通断频率180次/分)
电气 10万次以上(以额定控制容量，通断频率20次/分)
浪涌抑制器 无
动作显示 LED显示

晶体管输出规格（控制单元、扩展单元、扩展插件）

项目 规格
控制单元 扩展单元 扩展插件（AFPX-TR8、AFPX-TR6P、AFPX-IN4T3）
绝缘方式 光耦合
输出方式 集电极开路
额定负载电压 5~24V DC(NPN) 5~24V DC(NPN)/24V DC(PNP) 24V DC
负载电压允许范围 4.75~26.4V DC(NPN) 4.75~26.4V DC(NPN)/21.6~26.4V DC(PNP) 21.6~26.4V DC
最大负载电流 0.5A 0.3A(NPN)、0.5A(PNP)
最大冲击电流 1.5A -
公共端方式 6点/公共端(C14)、8点/公共端(C40、E16)、8点或6点/公共端(C30、C60、E30) 8点/公共端(TR8)、6点/公共端(TR6P)、3点/公共端(IN4T3)
OFF状态泄漏电流 1uA以下 -
ON状态最大压降 0.3V DC以下 1.5V DC以下
响应时间 OFF→ON 2us以下 1ms以下 0.1ms以下
ON→OFF 8us以下 1ms以下 0.8ms以下
外部供给电源（+、-端子） - 21.6~26.4V DC -
浪涌抑制器 齐纳二级管
动作显示 LED显示

※2 关于晶体管输出型的Y0~Y7情况，请参照手册。

输入规格（FP-X0扩展单元)

项目 规格
E24 E40
绝缘方式 光耦合
额定输入电压 24V DC
使用电压范围 21.6V DC～26.4V DC
额定输入电流 约4.3mA
公共端方式 16点/公共端 24点/公共端
(输入电源的极性+/-均可)
最小ON电压/最小ON电流 19.2V DC/3mA
最大OFF电压/最大OFF电流 2.4V DC/1mA
输入电阻 约5.6kΩ
应答时间 OFF→ON 0.6ms以下
ON→OFF 0.6ms以下
动作显示 LED显示
EN61131-2适用类型 TYPE3基准(但,根据以上规格而定)

继电器输出规格（FP-X0扩展单元)

项目 规格
E24R E40RD
绝缘方式 继电器绝缘
输出形式 1a 输出 (继电器更换不可)
额定控制容量
(电阻负载) 		2A 250V AC、2A 30V DC
(6A以下/公共端)

FPXHC14


FPXHC30


FPXHC60


FP-X 扩展FP0适配器尺寸图

FP-X0扩展单元尺寸图

AFPX0E24R/AFPX0E24T/AFPX0E24P


AFPX0E40RD/AFPX0E40TD/AFPX0E40PD


安装尺寸图


售前客服 点击这里给我发消息 点击这里给我发消息 售后客服 点击这里给我发消息
