可编程智能操作面板 GT707 NEW

  • 1.可在5.7英寸型的空间内安装7英寸型 2.无需PC即可掌握PLC情况的设备监控 3.掌握电机状态的定位监控 4.防止错误配线的配线确认功能 5.将程序从可编程智能操作面板传输至PLC
  • 产品型号:可编程智能操作面板 GT707
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

机身小巧、画面宽阔。
5.7英寸型的空间内可安装7英寸型!

GT707

特点

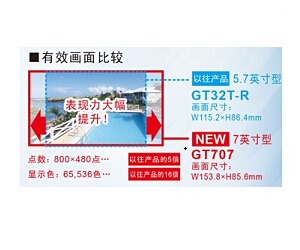

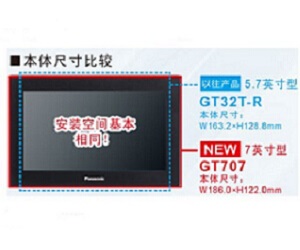

可在5.7英寸型的空间内安装7英寸型

可在5.7英寸型的空间内安装7英寸型,因此无论是画面表现力,还是产品外观,均有所提升。

提高与FP-XH之间的亲和性!4大功能提高使用便利性

■无需PC即可掌握PLC情况的设备监控
无需使用计算机(FPWIN GR/FPWIN GR7),通过可编程智能操作面板即可直接确认PLC的设备状态。通过系统菜单即可轻松查阅设备监控,无需制作画面。

■掌握电机状态的定位监控
利用GTWIN内置的模板(部件库),只需拖放粘贴即可显示FP-XH位置控制的动作/停止状态,并进行确认。

■防止错误配线的配线确认功能
对于安装在控制柜内的FP-XH的工作指示灯,可通过可编程智能操作面板来查看。利用GTWIN内置的模板(部件库),只需拖放粘贴即可确认配线和动作。

■将程序从可编程智能操作面板传输至PLC
无需使用计算机,即可利用SD存储卡传输PLC程序和可编程智能操作面板的画面。另外,在可编程智能操作面板内部对PLC程序和GT画面进行备份,随时可恢复如初。

其他特点

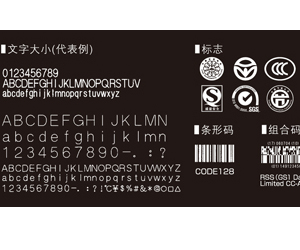

●7英寸型、配备长寿命LED背光灯、彩色TFT65,536色液晶
采用对比度500:1的TFT液晶,从而使画面清晰可辨。
●窄长的框架和机身
相对于液晶,框架和机身都呈窄长型,采用易于安装的设计。
●标准配备SD/SDHC存储卡插槽
可简单地对画面数据进行复制、备份和还原。还可记录数据。
●标准配备USB接口
利用现有的USB电缆即可连接计算机和GT707,传输画面。如使用本公司的PLC FP系列产品,还可使用穿越功能,对PLC/可编程智能操作面板同时进行调试。

注意事项

●对应的PLC型号仅限于「Panasonic-FP系列」、「Panasonic-FP7系列」、「通用型号」。(关于其他公司的PLC型号,今后也会对应)
●FP-XH(Ver.1.2以下)版本和GT707连接使用时,在穿越模式下不能上传程序。请用电脑与FP-XH直接连接上传。FP-XH(Ver.1.2以上)版本将可实现在穿越模式下直接上传程序。

种类

名称 内容 订货产品号
液晶 电源 通信接口 前面板盖板颜色 SD存储卡插槽
GT707

黑色
TFT
彩色
LCD
24V DC
RS232C
黑色
AIG707WCL1B2

规格

名称 GT707
订货产品号 AIG707WCL1B2
通信端口 RS232C
额定电源电压 24 V DC
工作电压范围 21.6 ~ 26.4 V DC
消耗功率 6W以下(250mA以下)
使用环境温度 0 ~ +50℃
使用环境湿度 20 ~ 85 %RH (25℃下)、应无凝露
保护构造 IP65(初始状态下)
仅面板前面防尘、防水(控制柜接触面使用防水垫圈)(注1)
重量 约360 g
显示部分 显示装置 7英寸TFT彩色LCD
点数 800(W)×480(H)点
显示颜色 65,536色
有效显示尺寸 153.8(W)×85.6(H) mm
背光灯方式 白色LED
可登录的画面数量 约230(注2)
SD存储卡插槽 配备
备份电池 锂电池(更换式) AFPXHBATT ※本体不附带电池
编程口 USB miniB

(注1) :安装面板时与前面部分有关的保护结构。但是,并不是对客户在所有环境下的使用所做出的保证。重新安装的情况下,请更换防水垫圈。
(注2) :可登录的画面数量因登录内容而异。

尺寸图

  • 单位mm

GT707
