可编程智能操作面板GH10A

<

>

可编程智能操作面板GH10A

价格：0
明亮、易于识别的大型TFT 10.4英寸可编程智能操作面板。可使用穿越模式同时在PLC/HMI之间进行调试。
产品型号：可编程智能操作面板GH10A
产品品牌：panasonic（日本松下）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

产品特点

详细规格

产品尺寸

易于识别、智能的10.4英寸HMI

特点

明亮、易于识别的10.4英寸

明亮的TFT液晶，易于识别。

库内容丰富，可随心所欲地制作画面。

使用多语言的WINDOWS字体，方便易用。

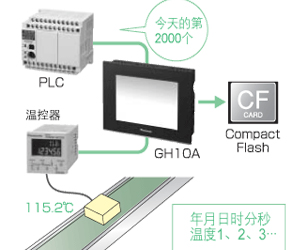

可通过数据记录功能来保存外部设备的数据^※

※(需要使用CF接口模块)

使用穿越模式同时在PLC/HMI之间进行调试，十分方便

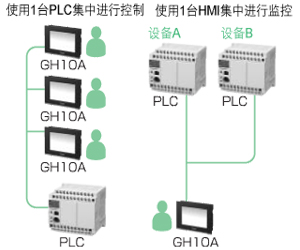

N:1、1:N通信对应多种连接

可使用CF卡^※来对计算机和画面数据以及记录数据进行读写。

※(需要使用CF接口模块)

使用简单的画面制作工具，可提高开发画面的效率

规格

项目		规格
一般规格	消耗功率	20W以下
	使用环境温度	0〜＋45°C
	耐环境性	IP65(初始状态下) 仅面板前面防尘、防滴(面板接触面使用防水垫圈)
显示部规格	显示设备	256色TFT彩色LCD
	点数	640(长)×480(宽)点
	显示部有效显示尺寸	214.1(长)×160.4(宽)mm
	背光灯寿命	50,000小时(25℃)
触摸开关规格	触摸开关方式	模拟电阻膜式触摸开关
功能规格	文字尺寸	1/4角(8×8)、半角角(16×8)、全角(16×16或者32×32) 纵向可显示1～8倍、横向可显示1～8倍
	可显示的文字种类	英语、中文、韩文、日语(※2)
	绘图(图形种类)	点、直线、连续直线、四边形、圆、椭圆、文本、图片(位图)、规尺(四边形、圆形)
	标签(部品种类)	指示灯、触摸开关、数字数据、文字数据、键盘、消息、窗口、警报、图表、时钟
	其他功能	多国语言表、配方、数据记录、操作安全、脚本
内存规格	画面数据	8×1,024Kbyte

※2	日语仅能在图片文本中使用。

尺寸图

单位mm

GH10A本体外形尺寸图

CF接口模块外形尺寸图
