可编程智能操作面板GT32

  • 5英寸型配备了高亮度、长寿命CFL的GT32M，和拥有TFT4096色彩色QVGA的GT32T。同时具有SD槽、USB端口、音频输出和以太网功能。
  • 产品型号：可编程智能操作面板GT32
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

由于采用了高精度、长寿命的CFL背光灯，使画面看起来更加清晰美观。(GT32M）
由于采用了高解析度4,096色TFT彩色材质，使色彩表现更加丰富。(GT32T）

特点

版本升级的通知

Eco Pot功能(图表＋导入)

强化图表功能、可导入环保型功率表的数据并以图表显示。

图表功能的强化

1. 现在可以显示以往无法显示的8个棒状图。也可以和折线图混合显示。

2. 不仅可以显示PLC中的数据，也可以读取SD内存卡中的数据。

对应SDHC

从2010年2月生产的产品开始对应SDHC卡。

  2月以前生产的产品 2月以后生产的产品
本体LOG
SD内存卡 ○※ ○
SDHC内存卡 4GB～16GB
仅限CLASS2,4 		4GB～32GB
※1 将SD内存卡插入GT中至开始读取卡中的数据间，GT处于无法进行任何操作的状态。
2GB以下　约5～10秒、4GB　约5～15秒、8GB　约15～25秒、12GB　约20～35秒、16GB　约30～45秒、32GB　约60～90秒
※ 本体软件的版本GT05：Ver1.39以下、GT12：1.09以下、GT32:1.49以下的时、将会无法是用1GB以下的SD卡。
※ SDHC卡仅可用于标有SDHC标志的硬件。标有SD标志的硬件版本升级也无法支持。
※ SD、SDHC为SD-3C, LLC的商标。

在基本画面上显示/隐藏键盘部件的功能

使用GTWIN制作图像时、可选择键盘部件显示・不显示。

数据部件可显示日文・中文・韩文

数据部件增加日文的显示、并支持繁体中文、简体中文、韩文的显示。

PLC程序／画面数据的传输

SD/SDHC内存卡中存储的PLC中的程序(GR,Pro皆可)和GT的画面上的数据可安装在其它的FP系列PLC和GT系列产品中。

特点

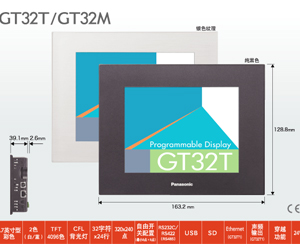

5.7英寸型显示屏拥有业界最小体积、厚度仅为39.1mm的绝佳机身造型(GT32M/GT32T)

外形尺寸为163.2×128.8×39.1mm，可显示大画面、在安装时可节省空间。


配备标准SD卡插槽(最大为16GB)(GT32M/GT32T)

可轻松复制画面数据。此外，还可保存用于声频输出的声频文件。


配备USB接口(GT32M/GT32T)

通过附带的USB电缆可把GT32连接到电脑上实现画面传送。
※ 可实现与本公司PLC FP系列产品间的相互通讯。


以变压器实现电源部分的绝缘(GT32M/GT32T)

可使电源部分绝缘，因此可进一步增强安全性。


T4,096色TFT彩色的GT32T/配备了高亮度、长寿命背光灯的GT32M

备有相同尺寸的TFT彩色与单色系列产品可供选择。如需在高级别机种或色彩分辨率较高的设备中进行操作指示时，可选用本公司的GT32T0/GT32T1产品，如需在公司内部设备等中实施简易化操作时，可选用本公司的GT32M产品。


声频输出功能(GT32T1)

除了能给操作人员的视觉及触觉信息以外，还能发出声音提醒操作人员， 因此可进一步提高操作的准确性。


支持以太网(GT32T1)

GT32T1的以太网功能可实现与远处的本公司PLC FP系列产品间的相互通讯。


GT32T1的以太网功能可实现把程序转发至FP系列产品及远程监控功能。此外，GT存储编辑功能(GTWIN产品中的附带功能)可把警报历史记录、曲线图信息编制成文档，并可对内存进行编

本公司的FP系列可连接多台GT

GT连接功能
无通信程序时、1台PLC最多可连接32台GT系列产品。传输线等距离操作台较远的场合也可同时使用，减少PLC的台数，为生产工程削减成本。


密码管理强化安全保护

密码保护・操作安排功能、本体数据的保护、都可以通过密码进行权限管理。


装配简便、维护简单

配备了穿越功能。使之能与本公司的FP系列PLC更便利地通信。


通过USB电缆及以太网连接计算机和GT，可实现同时操作GT数据传输和PLC调试。

易用性丰富多彩

5.7英寸型宽屏显示屏具有多彩而富于变化的显示功能。操作者的操作性也更优异。


配置TrueType字体
由于配置了TrueType字体，因此最多能够显示768个字符(横向32个字符，纵向24行)，可供使用的画面更大了。
模拟触摸方式
采用模拟触摸方式，能够自由配置最小8点×8点的开关。
图表功能
利用折线图或棒图，能够掌握生产状况及运行状态。
接收功能
由于能够向PLC传送每种生产部品的设定值(最大3600字)，因此减轻了制作梯形图的负担
滚动显示功能
画面下部区域可滚动显示最大64个文字(全角)的信息(128个字节)。
报警列表
能够显示报警的发生、确认和复位。
设备写入功能
根据PLC的状态及画面编号，向PLC写入数值与指定位ON/OFF。

有了显示语言切换功能，梯形图制作和画面变更简单易行。

以前针对是每种语言进行画面程序分别制作，现在则可通过语言切换功能将不同语言说明信息定义每个部件。画面制作过程一次完成，梯形图制作也更简单。


可显示的语言

・使用Windows 2000®或Windows XP®时、以上语言均可显示、同时可实现在一个画面中显示多种语言。如在使用Windows 2000®或Windows XP®以外OS的场合、需要使用画面制作工具Terminal GTWIN英语版和语言不能显示的OS。

备有RS232C/RS422(RS485)两种通信方式。 可与各公司的PLC连接。

(请参阅各公司PLC对应表)
24V RS422型最大可延长至500m。




※1 以上内容GT32M及GT32T均适用。
※2 请使用市场销售的AB型USB连接线。
  • 必须在GTWIN Ver.2.8以上的版本中才能使用GT32。
  • GT32的正面保护板需用另购。
  • # 使用内置时钟功能时，需另购电池(AFPX-BATT)。

规格

项目 GT32M GT32T0 GT32T1
RS232C RS422 RS232C RS422 RS232C RS422
额定电源 24 V DC
工作电压范围 21.6 to 26.4 V DC
功率 10W 以下 12W 以下
电源部绝缘方式 变压器
使用环境温度 0 to 50 °C※1
使用环境湿度 20 to 85% RH(无结露)
保存环境温度 -20 to 60 °C
保存环境湿度 10 to 85% RH(无结露)
耐久振动 10 ～ 55 Hz (周期1分钟)複振幅 0.75 mm X 、Y 、Z 各方向10分钟
耐久冲击 98 m/s2 以上X 、Y 、Z 各方向4次
耐重叠噪声 1,000 V ［P －P］以上 脉宽50 ns , 1 μs 电源端子间(由干扰模拟器产生) ※AIGT0030B1、AIGT0030H1是指在本公司的PLC连接电缆(AIGT8142)上附装有随带的铁氧体的场合
耐环境性 IP65(在初始状态下)操作盘正面防尘、防滴漏(在盘接触面上使用橡胶垫圈) ※再次安装时请更换防水垫圈
重量 约 500 g 约 470 g 约 480 g
显示部分 显示元素 STN 单色LCD TFT 彩色LCD
点数 320 (W) x 240 (H) 点
显示颜色 2 色(蓝/白) 4,096 色
有效显示尺寸(mm) 113.2 (W) x 86.4 (H) 110.8 (W) x 83.6 (H)
背光灯方式 CFL (背光灯平均寿命GT32M：75,000小时(25°C)、GT32T：50,000小时(25°C))
功能 可显示的字体种类 固定字体(GTWIN)：1/4 角(8×8)、半角(16×8)、全角(16×16)可分别显示纵横各显示1、2、4倍 True Type字体 (GTWIN)：10、12、14、16、24、26、28、32、36、48、64　Windows(R)：10、12、14、16、18、20、22、24、26、28、32、36、48、64
可显示的语言种类 日语、英语、德语、法语、意大利语、西班牙语、韩语、简体中文、繁体中文、土耳其语
可显示的图形 直线、连续直线、四角形、圆、椭圆、圆弧、椭圆弧、扇型、椭扇型、圆边四角、位图
可登录的画面数 约 240个画面
(GT32M)※2 		约 180个画面 (GT32T)※2
可指定的画面编号 基本画面:No.0 〜3FF 键盘画面：No.0〜7
部件功能 信息、指示灯、开关、数据、条形图、时钟、按键、折线图部件、报警列表部件
其他功能 接收功能、滚动显示功能、部品输入功能、报警履历功能、报警列表功能、显示语言切换功能、声频输出功能( GT32T1※3)
时钟功能 主机有内置的时钟(可参照PLC的时钟来显示)※其他用途电池应另行购买
对比度调整 可通过触摸面板操作来调整对比度 对比调整等
自动通信设定 通过电缆连接来自动设定与专用软件以及与PLC的通信条件
调试功能 计算机与PLC不直接连接，计算机与PLC间通过GT也可进行调试。
画面制作 Windows®2000/XP/Vista
触摸开关分辨率 自由配置(最小8点)
触摸开关操作力 0.8N 以下
触摸开关寿命 100 万次以上
COM.端口 通信规格 RS23C标准 RS422标准 RS232C标准 RS422标准 RS232C标准 RS422标准
与外部设备的通信条件 传输速度 9,600bps ・ 19,200bps ・ 38,400bps ・57,600bps ・ 115,200bps
数据位：7、8 bits、奇偶校验：无校验、奇校验、偶校验 停止位：1 bit
通信协议 本公司FP系列对应/通用通信对应/其他公司PLC
(关于制造商和机种，请参阅各个公司的PLC对应表)
连接器 连接器端子台(8个端子)
用于画面数据的传输接口 通信规格 USB1.1
与计算机的通信条件 -
通信协议 本公司专用协议
连接器 USB TYPE-B
Ethernet端口 - 有(100BASE-TX、10BASE-T)※4,5
用户存储器 F-ROM
存储器容量 2 Mbyte 12 Mbyte
存储器 SRAM
存储备份 锂电池(更换式)AFPX-BATT※本体中未附带。

※1 水平安装的情况下，请在0～＋40℃的范围内进行使用。
※2 可登录的画面数根据不同的登录内容而发生变化。
※3 WAV 格式(PCM 形式、抽样调查 8 KHz 16比特单音)、音频数据最大容量为512k字节(约30秒)，最大的音频数据登录数为128个。
※4 本体内部正在进行115.2kbit/s的串行通讯数据处理。
※5 无法与外部设备(PLC)进行通讯。
※ Simultaneous USB and Ethernet communications are not possible.

尺寸图

  • 单位mm

外形尺寸图
