可编程智能操作面板GT21C
- 清晰x简单=容易使用。使用4.7英寸型STN256色QVGA彩色•黑白LED背光灯，使其具备了同类小型产品中独一无二的表现力和维修性。
- 产品型号：可编程智能操作面板GT21C
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格

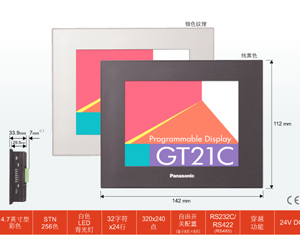

- 产品尺寸
4.7英寸型STN 256色的彩色显示器全新登场，配有易看·美观的触摸屏。
|
特点
|
Beautiful-美观
柔和优美的画面显示。在小型产品中非常突出。
|
精心的机身设计。
|
|
Simple-简单
画面能自由进行版面设计，实现高操作。
|
|
|
Useful-使用
采用免维护的白色LED背光灯
采用白色LED，无需更换背光灯
低消耗的功率设计，体现环保设计理念。
4.8W以下的低功耗。约是本公司以前产品(GT30)的1/2。
装配简便、维护简单
配备了穿越功能。使之能与本公司的FP系列PLC更便利地通信。
通过连接计算机和GT，可实现同时操作GT数据传输和PLC调试。
|
易用性丰富多彩
4.7型宽屏显示屏具有多彩而富于变化的显示功能。操作者的操作性也更优异。
|
|
|
|||||||||
|
|
|
|||||||||
|
有了显示语言切换功能，梯形图制作和画面变更简单易行。
以前是每种语言进行画面制作，现在则可通过显示语言切换功能将语言输入每个部件。画面制作过程一次完成，梯形图制作也更简单。
|
|
备有RS232C/RS422(RS485)两种通信方式。可与各公司的PLC连接。
(请参阅各公司PLC对应表)
24V RS422型最大可延长500m。
防护等级达IP65，环境适应性强。
运行一段时间后，可恢复至原有画面。
| ※1 | COM端口连接器凸出的长度为7mm。另外还应考虑电缆的直径。 |
|---|
- GT21C的正面保护板需用另购。
- 使用内置时钟功能时，需另购电池(CR2032)。
规格
| 项目 | GT21C | |||
|---|---|---|---|---|
| RS232C | RS422 | |||
| 额定电源 | 24 V DC | |||
| 工作电压范围 | 21.6～26.4 V DC | |||
| 功率 | 4.8W 以下 | |||
| 使用环境温度 | 0～50°C※1 | |||
| 使用环境湿度 | 20～85 %RH (无结露) | |||
| 保存环境温度 | −20～60°C | |||
| 保存环境湿度 | 10～85 %RH (无结露) | |||
| 耐久振动 |
10～55 Hz(周期1分钟) 双振幅 0.75 mm X、Y、Z 各方向10分钟 |
|||
| 耐久冲击 | 98 m/s2 以上：X、Y、Z 各方向4次 | |||
| 耐重叠噪声 | 1,000 V ［P －P］以上 脉宽50 ns , 1 μs 电源端子间(由干扰模拟器产生) | |||
| 耐环境性 | IP65(在初始状态下)操作盘正面防尘、防滴漏(在盘接触面上使用橡胶垫圈) ※再次安装时请更换防水垫圈 | |||
| 重量 | 约330 g | |||
| 显示部分 | 显示元素 | STN 彩色LCD | ||
| 点数 | 320(W)×240(H)点 | |||
| 显示颜色 | 256 色 | |||
| 有效显示尺寸(mm) | 98.0 (W)×74.0 (H) | |||
| 背光灯方式 | 白色LED背光灯 ※不必更换 | |||
| 功能 | 可显示的字体种类 |
固定字体(GTWIN)：1/4 角(8×8)、半角(16×8)、全角(16×16)可分别显示纵横各显示1、2、4倍 True Type字体 (GTWIN)：10、12、14、16、24、26、28、32、36、48、64 Windows(R)：10、12、14、16、18、20、22、24、26、28、32、36、48、64 |
||
| 可显示的语言种类 | 日语、英语、德语、法语、意大利语、西班牙语、韩语、简体中文、繁体中文、土耳其语 | |||
| 可显示的图形 | 直线、连续直线、四角形、圆、椭圆、圆弧、椭圆弧、扇型、椭扇型、圆边四角、位图 | |||
| 可登录的画面数 |
约250个画面※2 指定可登录画面No.：基础画面 No.00 ～3FF |
|||
| 可指定的画面编号 | 基本画面:No.0～3FF 键盘画面：No.0～7 | |||
| 部件功能 | 信息、指示灯、开关、数据、条形图、时钟、按键、折线图部件、报警列表部件 | |||
| 其他功能 | 接收功能、滚动显示功能、部品输入功能、报警履历功能、报警列表功能、显示语言切换功能 | |||
| 时钟功能 | 主机有内置的时钟(可参照PLC的时钟来显示)※其他用途电池应另行购买 | |||
| 对比度调整 | 可通过触摸面板操作来调整对比度 | |||
| 自动通信设定 | 通过电缆连接来自动设定与专用软件以及与PLC的通信条件 | |||
| 调试功能 | 计算机与PLC不直接连接，计算机与PLC间通过GT也可进行调试。 | |||
| 画面制作 | 使用专用软件对应OS：Windows®95(OSR2以上)/ 98 / Me / 2000 / NT / XP/ Vista | |||
| 触摸开关分辨率 | 自由配置(最小8点) | |||
| 触摸开关操作力 | 0.8N 以下 | |||
| 触摸开关寿命 | 100 万次以上 | |||
| COM.端口 | 通信規格 | RS232C 标准 | RS422 标准 | |
| 与外部设备的通信条件 | 传输速度 9,600bps ・ 19,200bps ・ 115,200bps ・ 230,400bps | |||
|
数据位： 8bit 奇偶校验：无校验、奇校验、偶校验 停止位：1 bit |
||||
| 通信协议 | 本公司FP系列对应/通用通信对应/其他公司PLC(关于制造商和机种，请参阅各个公司的PLC对应表) | |||
| 连接器 | 连接器端子台(8个端子) | |||
| 用于画面数据的传输接口 | 通信规格 | 编程口(RS232C 标准) | ||
| 与外部设备的通信条件 |
传输速度9,600bps ・ 19,200bps ・ 115,200bps ・ 230,400bps※3 数据位：8 bits 奇偶校验：无校验、奇校验、偶校验 停止位：1 bit |
|||
| 通信协议 | 本公司专用协议 | |||
| 连接器 | 微型DIN 5端子 | |||
| Ethernet端口 | − | |||
| 用户存储器 | F-ROM | |||
| 存储器容量 | 6.5 Mbyte | |||
| 存储器 | SRAM | |||
| 存储备份 | 锂电池(更换式) 市面上出售的CR2032 ※ 不一并提供，应另行购买。 | |||
| ※1 | 水平安装或在TOOL端口上连接本公司的程序装置II时，设备周围的温度应调整为45℃ |
|---|---|
| ※2 | 可登录的画面数根据不同的登录内容而发生变化。 |
| ※3 |
可通过USB/RS232C 变换电缆进行230,400bps速率下的通讯。 把GT本体中的TOOL端口设定为230,400bps时，就无法以GTWIN的自动通讯设定功能进行连接。 把GTWIN的通讯条件设定为230,400bps后再进行数据转发。 |
UL/cUL适合规格
| UL/cUL文件No. | UL规格No. |
|---|---|
| E96300 | UL508 |
