可编程智能操作面板GT05

  • 在超小型机身上配备有亮丽的3.5寸QVGA液晶屏幕。拥有高对比度的液晶屏GT05M/GT05G，GT05S拥有广角4096色屏幕、小型尺寸和最强的表现力。
  • 产品型号：可编程智能操作面板GT05
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

在超小型机身上配备有QVGA液晶屏。

特点

版本升级的通知

Eco Pot功能(图表＋导入)

强化图表功能、可导入环保型功率表的数据并以图表显示。

图表功能的强化

1. 现在可以显示以往无法显示的8个棒状图。也可以和折线图混合显示。

2. 不仅可以显示PLC中的数据，也可以读取SD内存卡中的数据。

对应SDHC

从2010年2月生产的产品开始对应SDHC卡。

  2月以前生产的产品 2月以后生产的产品
本体LOG
SD内存卡 ○※ ○
SDHC内存卡 4GB～16GB
仅限CLASS2,4 		4GB～32GB
※1 将SD内存卡插入GT中至开始读取卡中的数据间，GT处于无法进行任何操作的状态。
2GB以下　约5～10秒、4GB　约5～15秒、8GB　约15～25秒、12GB　约20～35秒、16GB　约30～45秒、32GB　约60～90秒
※ 本体软件的版本GT05：Ver1.39以下、GT12：1.09以下、GT32:1.49以下的时、将会无法是用1GB以下的SD卡。
※ SDHC卡仅可用于标有SDHC标志的硬件。标有SD标志的硬件版本升级也无法支持。
※ SD、SDHC为SD-3C, LLC的商标。

在基本画面上显示/隐藏键盘部件的功能

使用GTWIN制作图像时、可选择键盘部件显示・不显示。

数据部件可显示日文・中文・韩文

数据部件增加日文的显示、并支持繁体中文、简体中文、韩文的显示。

PLC程序／画面数据的传输

SD/SDHC内存卡中存储的PLC中的程序(GR,Pro皆可)和GT的画面上的数据可安装在其它的FP系列PLC和GT系列产品中。

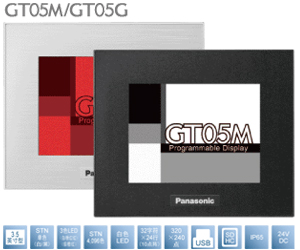

特点－GT05M/GT05G

采用3.5英寸型、QVGA高对比度单色液晶屏，提高了识别性。


采用明亮的LED背光灯

白/红/粉型的GT05M、绿/橙/红型的GT05G，同时兼顾到使用便利性和易识别性。

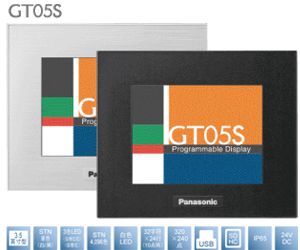

特点－GT05S

3.5英寸型、QVGA广视角显示屏采用STN4,096色液晶

左右各50度、上下各60度实现了广视角，提高了斜向查看的识别性。


采用明亮的LED背光灯。


特点－共通特点

标准配备SD/SDHC存储卡插槽 ※1

可简单地对画面数据进行复制、备份、恢复。


标准配备USB接口

还可对应USB电缆的穿越功能，可对PLC和GT同时进行调试。


最大可显示240点字符

可使用10点显示大量精细的文字，还可使用240点全屏显示文字。


电源部变压器绝缘

电源部实施了绝缘，进一步提高了安全性。


本公司的FP系列可连接多台GT

GT连接功能
无通信程序时、1台PLC最多可连接32台GT系列产品。传输线等距离操作台较远的场合也可同时使用，减少PLC的台数，为生产工程削减成本。


密码管理强化安全保护

密码保护・操作安排功能、本体数据的保护、都可以通过密码进行权限管理。




※1 CLASS10最大对应32GB的容量。
※2 通信·电源用连接器部分超出3.9mm。请将电缆直径也考虑在内。
● GT系列的前面保护板为另售

种类

GT05M

操作电压 通信端口 订购产品号
24V DC RS232C
纯黑色 银色
订购产品号：AIG05MQ02D 订购产品号：AIG05MQ03D
PLC连接电缆：

PLC连接电缆：(2m)
微型DIN5端子－散线(3根)＋屏蔽线
订购产品号：AIGT8162
AIGT8165(5m), AIGT8160(10m)
RS422
(RS485)
纯黑色 银色
订购产品号：AIG05MQ04D 订购产品号：AIG05MQ05D
PLC连接电缆：

PLC连接电缆：(5m)
微型DIN8端子－散线(4根)＋屏蔽线
订购产品号：AIGT8175

GT05G

操作電圧 通信端口 订购产品号／PLC连接电缆
24V DC RS232C
纯黑色 银色
订购产品号:AIG05GQ02D 订购产品号：AIG05GQ03D
PLC连接电缆：

PLC连接电缆(2m)
微型DIN5端子－散线(3根)＋屏蔽线
订购产品号：AIGT8162
AIGT8165(5m), AIGT8160(10m)
RS422
(RS485)
纯黑色 银色
订购产品号：AIG05GQ04D 订购产品号：AIG05GQ05D
PLC连接电缆：

PLC连接电缆(5m)
微型DIN8端子－散线(4根)＋屏蔽线
订购产品号：AIGT8175

GT05S

操作電圧 通信端口 订购产品号／PLC连接电缆
24V DC RS232C
纯黑色 银色
订购产品号：AIG05SQ02D 订购产品号：AIG05SQ03D
PLC连接电缆：

PLC连接电缆(2m)
微型DIN5端子－散线(3根)＋屏蔽线
订购产品号：AIGT8162
AIGT8165(5m), AIGT8160(10m)
RS422
(RS485)
纯黑色 银色
订购产品号：AIG05SQ04D 订购产品号：AIG05SQ05D
PLC连接电缆：

PLC连接电缆(5m)
微型DIN8端子－散线(4根)＋屏蔽线
订购产品号：AIGT8175
* 有关实际连接时的布线，请参阅GT系列等使用手册。

规格

项目 GT05M/GT05G GT05S
RS232C RS422 RS232C RS422
额定电源 24 V DC
工作电压范围 21.6 ～ 26.4 V DC
消耗功率 2.4W 以下 3.6W 以下
电源部分的绝缘方式 变压器
使用环境温度 0 ～ 50 ℃
使用环境湿度 20～85%RH(25℃下)、应无凝露
保存环境温度 －20 ～ 60 ℃
保存环境湿度 10～85%RH(25℃下)、应无凝露
耐振动 10～55Hz(周期1分钟)双向振幅0.75mm X、Y、Z各方向10分钟
耐冲击 98m/s2以上 X、Y、Z 各方向4次
耐重叠干扰性 1,000 V ［P−P］以上 脉宽50ns,1μs电源端子间(由干扰模拟器产生)
耐环境性 IP65(在初始状态下)操作盘正面防尘、防滴漏(在盘接触面上使用橡胶垫圈)
※再次安装时请更换防水垫圈
重量 约230 g
显示部分 显示装置 STN单色LCD STN彩色LCD
点数 320(W)×240(H)点
显示颜色 2色(黑/白) 4,096色
有效显示尺寸

73.0(W)×55.2(H)

背光灯方式 GT05M：3色LED(白/粉红/红)
GT05G：3色LED(绿/橙/红)
※不可更换 		白色LED※不可更换
功能 可显示的
字体种类類

固定(GTWIN)：1/4 角(8×8)、半角(16×8)、全角(16×16)可纵横各1、2、4、8倍显示
True Type(GTWIN)：10～240点
Windows®：10～240点

可显示的语言种类 日语、英语、简体中文、繁体中文、韩语、德语、意大利语、西班牙语、法语、土耳其语
可显示的图形 直线、折线、矩形、圆、椭圆、圆弧、椭圆弧、扇形、椭扇形、圆角矩形、位图
可登录的画面数※2 约240 约180
可指定的画面No. 基本画面:No.0 〜3FF 键盘画面：No.0〜7
部件功能 消息、指示灯、开关、功能开关、数据、棒图、时钟、键盘、折线图、报警列表、自定义(消息、指示灯、开关)
其他功能 配方功能、滚动显示功能、写入设备功能、显示语言切换
时钟功能 本体有内置的时钟(可参照PLC的时钟来显示)※其他用途电池应另行购买
对比度调整 可通过触摸屏操作来调整对比度
蜂鸣器 配备
自动通信设定 对方机器无响应的情况下，自动更改通信速率
穿越功能 在计算机与PLC之间插入GT后，无需直接连接计算机与PLC即可进行调试
画面制作 使用专用软件 对应操作系统：Windows®2000/XP/Vista/7※2 / Vista
触摸开关分辨率 自由配置(最小8点)
触摸开关操作力 0.8N 以下
触摸开关寿命 100万次以上(25℃下)
COM.端口 通信规格 RS232C 标准 RS422 标准 RS232C 标准 RS422 标准
与外部设备的
通信条件 		传输速率 9,600bps·19,200bps·38,400bps·57,600bps·115,200bps
数据位7bit·8bit
奇偶校验：无·奇校验·偶校验
停止位：1bit
通信协议 对应本公司FP系列/对应通用串行通信/其他公司的PLC(厂家、机型请参照各公司的 PLC对应表
连接器 连接器式端子台(8脚)
用于画面
数据传输
的接口 		通信规格 USB 1.1
与计算机之间的 通信条件 －
通信协议 本公司专用协议
连接器 USB TYPE-B
Ethernet接口※4 －
用户存储器 存储器 F-ROM
容量 2 Mbyte 12 Mbyte
存储器备份 存储器 SRAM
后备电池 锂电池(更换式)AFPX-BATT※本体中未附带。

※1 可登录的画面数量因登录内容而异。
※2 不支持64位版本的Windows。

尺寸图

  • 单位mm

外形尺寸图
