可编程智能操作面板GT32-R NEW

  • 5.7英寸型，配备长寿命LED背光灯，备有在明亮的环境下也可实现卓越的识别性的彩色TFT4,096色液晶GR32T-R,单色TFT16色阶液晶GT32M-R。
  • 产品型号：可编程智能操作面板GT32-R
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

GT32M/T性能提升，新上市！

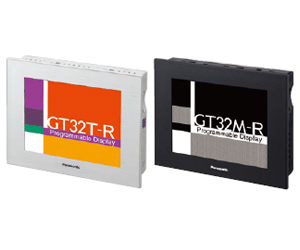

GT32-R

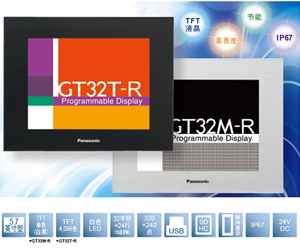

GT32-R
CE※1 UL
※1 EMC指令

特点

■GT32T-R
5.7英寸型、配备长寿命LED背光灯、彩色TFT4,096色液晶。
采用对比度为500:1的TFT液晶，从而在明亮的环境下也可实现卓越的识别性。

■GT32M-R
5.7英寸型、配备长寿命LED背光灯、单色TFT16色阶液晶。
采用对比度为400:1的TFT液晶，不仅明亮，还可显示[深黑色]，在明亮的环境下 也可实现卓越的识别性。

共通特点

■纤长的边框和机身
相对于液晶，边框和机身显得纤长，采用易于安装的设计方案。

■标准配备SD/SDHC存储卡插槽※1
可简单地对画面数据进行复制、备份和恢复。还能进行数据记录。

■标准配备USB接口
可使用现有的USB电缆来连接计算机和GT32-R，进行画面传输。 如果连接本公司的PLC FP系列，还可使用穿越功能，对PLC/可编程智能操作面板同时进行调试。

■电源部分变压器绝缘
由于对电源部分实施绝缘，因此进一步提高了可靠性。

※1 ： 最高对应CLASS 10 最大容量32GB。

种类

名称 内容 订货产品号
液晶 电源 通信接口 前面板盖板颜色 SD存储卡插卡槽
GT32M-R

纯黑色


银色纹理
TFT
单色
LCD
24V DC
RS232C
纯黑色
○
AIG32MQ02DR
RS422/RS485
AIG32MQ04DR
RS232C
银色纹理
AIG32MQ03DR
RS422/RS485
AIG32MQ05DR
GT32T-R

纯黑色


银色纹理
TFT
彩色
LCD
24V DC
RS232C
纯黑色
○
AIG32TQ02DR
RS422/RS485
AIG32TQ04DR
RS232C
银色纹理
AIG32TQ03DR
RS422/RS485
AIG32TQ05DR

规格

名称 GT32M-R
订货产品号 AIG32MQ02DR AIG32MQ03DR AIG32MQ04DR AIG32MQ05DR
通信接口 RS232C RS422/RS485
额定电源电压 24 V DC
工作电压范围 21.6 ～ 26.4 V DC
消耗功率 4.8W 以下
使用环境温度 0 ～ +50℃
使用环境湿度 20 ～ 85 %RH （25℃下)、应无凝露
保护构造 IP67(初始状态下)　仅面板前面防尘、防水(控制柜接触面使用防水垫圈)(注1)
本体重量 约470 g
显示部 显示装置 TFT单色LCD
点数 320(W) × 240(H) 点
显示颜色 2色(黒/白、16色阶)
有效显示尺寸 115.2(W) ×86.4(H) mm
背景灯 白色LED
可登录的画面数量
(注2) 		约180
SD存储卡插槽 配备
存储器备份 锂电池(更换式)AFPX-BATT ※本体不附带。
编程口 USB TYPE-B

(注1) ：安装面板时，关于前面部分的保护构造。但是，并非是对客户在所有环境下的使用做出保证。重新安装的情况下，请更换防水垫圈。
(注2) ：可登录的画面数量因登录内容而异。

名称 GT32T-R
订货产品号 AIG32TQ02DR AIG32TQ03DR AIG32TQ04DR AIG32TQ05DR
通信接口 RS232C RS422/RS485
额定电源电压 24 V DC
工作电压范围 21.6 ～ 26.4 V DC
消耗功率 7.2W 以下
使用环境温度 0 ～ +50℃
使用环境湿度 20 ～ 85 %RH （25℃下)、应无凝露
保护构造 IP67(初始状态下)　仅面板前面防尘、防水(控制柜接触面使用防水垫圈)(注1)
本体重量 约470 g
显示部 显示装置 TFT彩色LCD
点数 320(W) × 240(H) 点
显示颜色 4,096色
有效显示尺寸 115.2(W) ×86.4(H) mm
背景灯 白色ＬED
可登录的画面数量
(注2) 		约180
SD存储卡插槽 配备
存储器备份 锂电池(更换式)AFPX-BATT ※本体不附带。
编程口 USB TYPE-B

(注1) ：安装面板时，关于前面部分的保护构造。但是，并非是对客户在所有环境下的使用做出保证。重新安装的情况下，请更换防水垫圈。
(注2) ：可登录的画面数量因登录内容而异。

尺寸图

  • 单位mm

GT32M-R/GT32T-R

GT32M-R/GT32T-R
