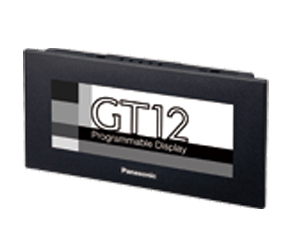

可编程智能操作面板GT12
- 业内最高等级的画面尺寸4.6型。业内最高等级的亮度。配备首创的SD存储卡插槽。支持miniUSB/IP67。
- 产品型号：可编程智能操作面板GT12
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
4.6型宽屏实现最高级别的清晰度及视觉享受
|
特点
|
唯有松下可提供的SD解决方案。
通过SD连接、通过SD扩展
小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
我们认为，今后的发展重点在于计算机与其他机器协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？” 于是，我们推出了松下电工SUNX的可编程显示器。
使用SD存储卡进行数据传输、保存数据并开拓新的用途……
为您提供与时俱进的GT系列。
|
无需计算机即可传输PLC程序
使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。
|
使用SD记录功能可“简单地实现可视化”
可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题
- 可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。 无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。
- 显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
- 记录数据保存用的触发条件有三种选择。
- 由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。
1.指定时间 2.按照一定的周期(1秒～24小时) 3.指定条件
|
SD配方功能

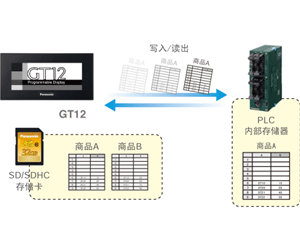

生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。
|
通过SD来保存报警记录
可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。
|
采用最高级别的3.8英寸型高对比度单色液晶，易识别性达到最高程度<sup>※1</sup>
采用清晰、便于识别的高精细240×96点液晶。采用模拟触摸方式，在显示部分没有影响视线的点和线。
|
采用明亮的LED背光灯，通过3色显示来掌握设备状况。
绿/橙/红型和白/红/粉型两种，同时兼顾到使用便利性和易识别性。
|
该级别首创、配备有SD/SDHC存储卡插槽(最大32GB)<sup>※3</sup>
|
标准配备mini USB接口
还可对应USB电缆的穿越功能，可对PLC和GT同时进行调试。
无论是开关还是字符，均可自由配置大小
能以1点为单位移动最小的8×8点开关。另外，还可将喜好的字体显示为想要的大小(10～96点)。
电源部变压器绝缘
电源部实施了绝缘，进一步提高了安全性。
符合IP67、对应新的安装配件
|
| ● | GT系列的前面保护板为另售。 |
|---|
种类
| 品名 | 内容 | 订购产品号 | ||||
|---|---|---|---|---|---|---|
| 液晶 | 电源 | 通信端口 | 前面板颜色 | SD存储卡插槽 | ||
| GT12M |
STN单色液晶 (白/粉红/红 背光灯) |
24V DC |
RS232C | 纯黑色 |
-
|
AIG12MQ02D |
| RS422/RS485 | AIG12MQ04D | |||||
| RS232C |
○
|
AIG12MQ12D | ||||
| RS422/RS485 | AIG12MQ14D | |||||
| RS232C | 银色纹理 |
-
|
AIG12MQ03D | |||
| RS422/RS485 | AIG12MQ05D | |||||
| RS232C |
○
|
AIG12MQ13D | ||||
| RS422/RS485 | AIG12MQ15D | |||||
| GT12G |
STN单色液晶 (绿/橙/红 背光灯) |
RS232C | 纯黑色 |
-
|
AIG12GQ02D | |
| RS422/RS485 | AIG12GQ04D | |||||
| RS232C |
○
|
AIG12GQ12D | ||||
| RS422/RS485 | AIG12GQ14D | |||||
| RS232C | 银色纹理 |
-
|
AIG12GQ03D | |||
| RS422/RS485/ | AIG12GQ05D | |||||
| RS232C |
○
|
AIG12GQ13D | ||||
| RS422/RS485 | AIG12GQ15D | |||||
| Terminal GTWIN Ver.2 | 日语版 | Terminal GTWIN CD-ROM | AIGT8000V2 | |||
| 英语版 | Terminal GTWIN CD-ROM | AIGT8001V2 | ||||
|
Terminal GTWIN Ver.2 升级品※1 |
日语版 | Terminal GTWIN CD-ROM | AIGT8000V2R | |||
| 英语版 | Terminal GTWIN CD-ROM | AIGT8001V2R | ||||
| ※1 | Terminal GTWIN Ver.1请升级至Ver.2。 |
|---|
电缆(PLC连接电缆)
| 电源·通信方式 | 连接电缆 | PLC |
|---|---|---|
| 24V DC、RS232C |
 品号: AIGT8162 PLC连接电缆(2m)Mini DIN5端子－散线(3根)＋屏蔽线 AIGT8165(5m)，AIGT8160(10m) |
本公司FP系列 |
| 24V DC、RS422/RS485 |
 品号: AIGT8175 PLC连接电缆(5m)Mini DIN8端子－散线(4根)＋屏蔽线 |
三菱电机(株)制造 FX系列 |
| 24V DC、RS232C |
 品号: AIP81842PLC连接电缆(2m)D-SUB9端子－散线(6根) |
FP2/FP2SH COM口、 D-SUB9端子例 计算机通信单元 |
规格
| 項目 | GT12 | ||
|---|---|---|---|
| RS232C | RS422 | ||
| 额定电源 | 24 V DC | ||
| 工作电压范围 | 21.6 ～ 26.4 V DC | ||
| 消耗功率 | 1.7W 以下 | ||
| 电源部分的绝缘方式 | - | ||
| 使用环境温度 | 0 ～ 50 ℃ | ||
| 使用环境湿度 | 20～85%RH(25℃下)、应无凝露 | ||
| 保存环境温度 | －20 ～ 60 ℃ | ||
| 保存环境湿度 | 10～85%RH(25℃下)、应无凝露 | ||
| 耐振动 |
5～9Hz 单向振幅3.5mm 9～150Hz 加速度9.8m/s2 X、Y、Z各方向10次扫描(1倍程/min) |
||
| 耐冲击 | 147 m/s2 X、Y、Z 各方向3回 | ||
| 耐重叠干扰性 | 1,000 V ［P−P］以上 脉宽50ns,1μs 电源端子间(由干扰模拟器产生) | ||
| 耐环境性 | IP67(初始状态下)※1 | ||
| 重量 | 约240g | ||
| 显示部分 | 显示装置 | STN单色LCD | |
| 点数 | 320(W)×120(H)点 | ||
| 显示颜色 | 2色(黑/白、8色阶) | ||
| 有效显示尺寸 | 108.8(W)×40.8(H)mm | ||
| 背光灯方式 |
GT12M：3色LED(白/粉红/红) GT12G：3色LED(绿/橙/红) |
||
| 功能 |
可显示的 字体种类類 |
固定(GTWIN)：1/4 角(8×8)、 半角(16×8)、 全角(16×16)可纵横各1、2、4、8倍显示 True Type(GTWIN)：10～120点 |
|
| 可显示的语言种类 | 日语、英语、简体中文、繁体中文、韩语、德语、意大利语、西班牙语、法语、土耳其语 | ||
| 可显示的图形 | 直线、折线、矩形、圆、椭圆、圆弧、椭圆弧、扇形、椭扇形、圆角矩形、位图 | ||
| 可登录的画面数※2 | 2色阶 约250、8色阶 约200 | ||
| 可指定的画面No. | No.0～3FF | ||
| 部件功能 | 消息、指示灯、开关、功能开关、数据、棒图、时钟、键盘、折线图、报警列表、自定义(消息、指示灯、开关) | ||
| 其他功能 |
配方功能、滚动显示功能、写入设备功能、PLC多站连接、FP监控功能、显示语言切换 GT链接功能、操作保护功能、数据记录功能、SD卡配方功能 ※3 |
||
| 时钟功能 | 主机有内置的时钟(可参照PLC的时钟来显示)※其他用途电池应另行购买 | ||
| 对比度调整 | 可通过触摸屏操作来调整对比度 | ||
| 蜂鸣器 | 配备 | ||
| 自动通信设定 | 对方机器无响应的情况下，自动更改通信速率 | ||
| 穿越功能 | 在计算机与PLC之间插入GT后，无需直接连接计算机与PLC即可进行调试 | ||
| 画面编制 | 使用专用软件 对应操作系统： ：Windows®2000/XP/Vista/7 ※10 | ||
| 触摸开关分辨率 | 自由配置(最小8点) | ||
| 触摸开关操作力 | 0.8N 以下 | ||
| 触摸开关寿命 | 100 万次以上(25℃下) | ||
| COM.端口 | 通信规格 | RS232C标准 | RS422/RS485标准 |
|
与外部设备的 通信条件 |
传输速率 9,600bps·19,200bps·38,400bps·57,600bps·115,200bps |
||
| 数据位7bit·8bit/奇偶校验：无·奇校验·偶校验/停止位：1bit | |||
| 通信协议 | 对应本公司FP系列/对应通用串行通信/其他公司的PLC(厂家、机型请参照各公司的PLC对应表) | ||
| 连接器 | 连接器式端子台(8脚) | ||
|
用于画面 数据传输 的接口 |
通信规格 | USB1.1 | |
| 与计算机之间的 通信条件 | − | ||
| 通信协议 | 本公司专用协议 | ||
| 连接器 | USB Mini B | ||
| Ethernet接口※4 | − | ||
| 用户存储器 | 存储器 | F-ROM | |
| 容量 | 2Mbyte | ||
| 存储器备份 | 存储器 | SRAM | |
| 后备电池 | 锂电池(更换式)AFPX-BATT ※本体中未附带。 | ||
※1 安装面板时与前面部分有关的保护结构。但是，并不是对客户在所有环境下的使用所做出的保证。重新安装的情况下，请更换防水垫圈。
※2 可登录的画面数量因登录内容而异。
尺寸图
- 单位mm
外形尺寸图
|
