可编程智能操作面板GT02L

  • 触摸屏的入门机型。拥有3个级别的白色背光灯更简便！更降低成本！
  • 产品型号：可编程智能操作面板GT02L
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

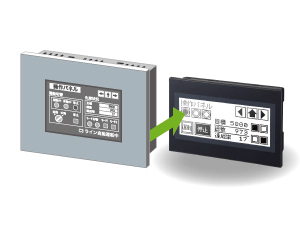

更简便！触摸屏的入门机型

特点

焕然一新的触摸屏

焕然一新的触摸屏

● 在小型机身上采用最大级别的宽屏液晶

将薄膜开关应用于触摸屏

将薄膜开关应用于触摸屏

● 可自由地配置显示与按钮的布局，提高了操作性
● 还可简单地更改画面，对应多品种生产
● 使用共通部品，可简单地进行保养、维护
● 利用mini USB简单地传输画面

系统构成

系统构成

使用专用工具简单地制作画面

使用专用工具简单地制作画面

配备3.7型、160×64位液晶

沿袭了以小型、高功能而著称的GT系列的功能※

安全功能、连接多台的功能、图表功能、模拟触摸方式、对应TrueType字体、可显示汉字等

※ 相较于GT02 5V型产品，在保护构造、液晶性能及可登录的画面数量方面有所不同，没有蜂鸣器，另外，数据部品的字符串数据格式中也无法使用汉字。除此以外，其他功能均相同。

种类

本体/编程软件

品名 内容 订货产品号
液晶 电源 通信端口
GT02L
GT02M
STN单色液晶
(白色背光灯)
5V DC
RS232C
AIG02LQ02D
RS422(RS485)
AIG02LQ04D
Terminal GTWIN Ver.2 日语版 Terminal GTWIN CD-ROM AIGT8000V2
英语版 Terminal GTWIN CD-ROM AIGT8001V2
Terminal GTWIN Ver.2
升级品※1 		日语版 Terminal GTWIN CD-ROM AIGT8000V2R
英语版 Terminal GTWIN CD-ROM AIGT8001V2R
※1 Terminal GTWIN Ver.1请升级至Ver.2。

电缆(PLC连接电缆)

电源·通信方式 连接电缆 PLC
5V DC、RS232C AIGT8142
品号: AIGT8142※
PLC连接电缆(2m)Mini DIN5端子－散线(4根)＋屏蔽线 		本公司FP系列
5V DC、RS422/RS485 AIGT8152
品号: AIGT8152※
PLC连接电缆(2m)Mini DIN8端子－散线(6根)＋屏蔽线 		三菱电机(株)制造 FX系列
※ 本线缆用于GT系列(5V DC)，由编程口供电。

规格

项目 规格
额定电源 5 V DC ±10%
消耗功率 1W 以下
电源部绝缘方式 -
使用环境温度 0 ～ +50 ℃
使用环境湿度 20 ～ 85 %RH (在25℃下，应无结露)
耐环境性 IP65(初始状态下)
仅面板前面防尘、防水(控制柜接触面使用防水垫圈)※1
重量 约150 g
显示部分 点阵数 160(横)×64(纵)dot
有效显示尺寸(mm)

88.0(横)×35.2(纵)mm

背光灯方式 LED 背光灯 白色
触摸开关方式 模拟电阻膜式触摸开关
可登录的画面数量 80画面※2

※1重新安装的情况下，请更换防水垫圈。
※2可登录的画面数量因登录内容而异。

尺寸图

  • 单位mm

外形尺寸图
