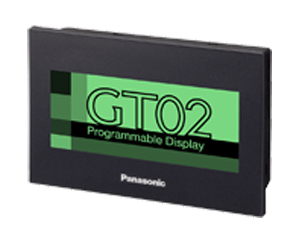

可编程智能操作面板GT02
- 采用3.8型尺寸 支持SDHC存储卡功能。SD/SDHC存储卡适用的独一无二的新型产品诞生。
- 产品型号：可编程智能操作面板GT02
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
SD/SDHC存储卡适用的独一无二※1新型产品诞生了。
|
| ※1 | 根据2010年6月1日本公司开展的调查 |
|---|
特点
|
唯有松下可提供的SD解决方案。
通过SD连接、通过SD扩展
小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
我们认为，今后的发展重点在于计算机与其他机器协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？” 于是，我们推出了松下电工SUNX的可编程显示器。
使用SD存储卡进行数据传输、保存数据并开拓新的用途……
为您提供与时俱进的GT系列。
|
无需计算机即可传输PLC程序
使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。
|
使用SD记录功能可“简单地实现可视化”
可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题
●可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。
无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。
●显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
●记录数据保存用的触发条件有三种选择。
(1)指定时间 (2)按照一定的周期(1秒～24小时) (3)指定条件
●由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。
|
SD配方功能
生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。
|
通过SD来保存报警记录
可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。
|
采用最高级别的3.8英寸型高对比度单色液晶，易识别性达到最高程度※1
采用清晰、便于识别的高精细240×96点液晶。采用模拟触摸方式，在显示部分没有影响视线的点和线。
|
采用明亮的LED背光灯，通过3色显示来掌握设备状况。
绿/橙/红型和白/红/粉型两种，同时兼顾到使用便利性和易识别性。
|

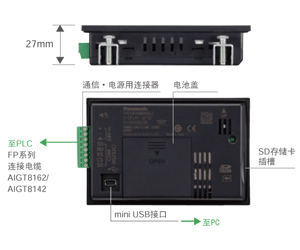

该级别首创、配备有SD/SDHC存储卡插槽※2
GT02M2、GT02G2型配备有SD/SDHC存储卡插槽。
可简单地对画面数据进行复制、备份及恢复。
|
标准配备mini USB接口
还可对应USB电缆的穿越功能，可对PLC和GT同时进行调试。
无论是开关还是字符，均可自由配置大小
能以1点为单位移动最小的8×8点开关。另外，还可将喜好的字体显示为想要的大小(10～96点)。
符合IP67、对应新的安装配件
在狭小的场所可实现纵向显示
可安装在狭小的空间内，提高了系统设计的自由度。
|
| ※1 | 截止2011年1月1日，根据本公司调查。 |
|---|---|
| ※2 | CLASS10最大对应32GB的容量。 |
| ● | GT系列的前面保护板为另售。 |
种类
本体/编程软件
| 品名 | 内容 | 订货产品号 | ||||
|---|---|---|---|---|---|---|
| 液晶 | 电源 | 通信端口 | 主体颜色 | SD存储卡插槽 | ||
GT02M
|
STN单色液晶
（白色/粉色/红色 背光灯） |
5V DC
|
RS232C
|
黑色
|
-
|
AIG02MQ02D |
|
RS422/RS485
|
AIG02MQ04D | |||||
|
24V DC
|
RS232C
|
AIG02MQ12D | ||||
|
RS422/RS485
|
AIG02MQ14D | |||||
|
RS232C
|
○
|
AIG02MQ22D | ||||
|
RS422/RS485
|
AIG02MQ24D | |||||
|
5V DC
|
RS232C
|
银色
|
-
|
AIG02MQ03D | ||
|
RS422/RS485
|
AIG02MQ05D | |||||
|
24V DC
|
RS232C
|
AIG02MQ13D | ||||
|
RS422/RS485
|
AIG02MQ15D | |||||
|
RS232C
|
○
|
AIG02MQ23D | ||||
|
RS422/RS485
|
AIG02MQ25D | |||||
GT02G
|
STN单色液晶
（绿色/橙色/红色 背光灯） |
5V DC
|
RS232C
|
黑色
|
-
|
AIG02GQ02D |
|
RS422/RS485
|
AIG02GQ04D | |||||
|
24V DC
|
RS232C
|
AIG02GQ12D | ||||
|
RS422/RS485
|
AIG02GQ14D | |||||
|
RS232C
|
○
|
AIG02GQ22D | ||||
|
RS422/RS485
|
AIG02GQ24D | |||||
|
5V DC
|
RS232C
|
银色
|
-
|
AIG02GQ03D | ||
|
RS422/RS485
|
AIG02GQ05D | |||||
|
24V DC
|
RS232C
|
AIG02GQ13D | ||||
|
RS422/RS485
|
AIG02GQ15D | |||||
|
RS232C
|
○
|
AIG02GQ23D | ||||
|
RS422/RS485
|
AIG02GQ25D | |||||
| Terminal GTWIN Ver.2 | 日语版 | Terminal GTWIN CD-ROM | AIGT8000V2 | |||
| 英语版 | Terminal GTWIN CD-ROM | AIGT8001V2 | ||||
|
Terminal GTWIN Ver.2 升级品 ※1 |
日语版 | Terminal GTWIN CD-ROM | AIGT8000V2R | |||
| 英语版 | Terminal GTWIN CD-ROM | AIGT8001V2R | ||||
电缆(PLC连接电缆)
| 电源·通信方式 | 连接电缆 | PLC |
|---|---|---|
| 5V DC、RS232C |
 品号: AIGT8142※ PLC连接电缆(2m)Mini DIN5端子－散线(4根)＋屏蔽线 |
本公司FP系列 |
| 5V DC、RS422/RS485 |
 品号: AIGT8152※ PLC连接电缆(2m)Mini DIN8端子－散线(6根)＋屏蔽线 |
三菱电机(株)制造 FX系列 |
| 24V DC、RS232C |
 品号: AIGT8162 PLC连接电缆(2m)Mini DIN5端子－散线(3根)＋屏蔽线 AIGT8165(5m)，AIGT8160(10m) |
本公司FP系列 |
| 24V DC、RS422/RS485 |
 品号: AIGT8175 PLC连接电缆(5m)Mini DIN8端子－散线(4根)＋屏蔽线 |
三菱电机(株)制造 FX系列 |
| 24V DC、RS232C |
 品号: AIP81842 PLC连接电缆(2m)D-SUB9端子－散线(6根) |
FP2/FP2SH COM口、 D-SUB9端子例 计算机通信单元 |
| ※ | 本线缆用于GT系列(5V DC)，由编程口供电。 |
|---|
规格
| 项目 | GT02 | ||||
|---|---|---|---|---|---|
| 5V/RS232C | 5V/RS422 | 24V/RS232C | 24V/RS422 | ||
| 额定电源 | 5 V DC | 24 V DC | |||
| 工作电压范围 | 4.5 ～ 5.5 V DC | 21.6 ～ 26.4 V DC | |||
| 消耗功率 | 1W 以下 | 1.9W 以下 | |||
| 电源部分的绝缘方式 | - | ||||
| 使用环境温度 | 0 ～ 50 ℃ | ||||
| 使用环境湿度 | 20～85%RH(25℃下)、应无凝露 | ||||
| 保存环境温度 | －20 ～ 60 ℃ | ||||
| 保存环境湿度 | 10～85%RH(25℃下)、应无凝露 | ||||
| 耐振动 |
5～8.4Hz 单向振幅3.5mm 8.4～150Hz 加速度9.8m/s2 X、Y、Z各方向10次扫描(1倍程/min) |
||||
| 耐冲击 | 147 m/s2 X、Y、Z 各方向3回 | ||||
| 耐重叠干扰性 |
1,000 V ［P−P］以上 脉宽50ns,1μs电源端子间(由干扰模拟器产生) ※AIG02MQ03D、AIG02GQ02D是指本公司的PLC连接电缆(AIGT8142)上附着带有铁氧体的场合 |
||||
| 耐环境性 | IP67(初始状态下)※1 | ||||
| 重量 | 约170 g | ||||
| 显示部分 | 显示装置 | STN单色LCD | |||
| 点数 | 240(W)×96(H)点 | ||||
| 显示颜色 | 2色(黑/白) | ||||
| 有效显示尺寸 |
88.5(W)×35.4(H)mm |
||||
| 背光灯方式 |
GT02G：3色LED(绿/橙/红) GT02M：3色LED(白/粉红/红)※不必更换 |
||||
| 功能 |
可显示的 字体种类類 |
固定(GTWIN)：1/4 角(8×8)、半角(16×8)、 全角(16×16)可纵横各1、2、4、8倍显示 True Type(GTWIN)：10～96点 |
|||
| 可显示的语言种类 | 日语、英语、简体中文、繁体中文、韩语、德语、意大利语、西班牙语、法语、土耳其语 | ||||
| 可显示的图形 | 直线、折线、矩形、圆、椭圆、圆弧、椭圆弧、扇形、椭扇形、圆角矩形、位图 | ||||
| 可登录的画面数※2 | 约250 | ||||
| 可指定的画面No. | No.0～3FF | ||||
| 部件功能 | 消息、指示灯、开关、功能开关、数据、棒图、时钟、键盘、折线图、报警列表、自定义(消息、指示灯、开关) | ||||
| 其他功能 |
配方功能、滚动显示功能、写入设备功能、显示语言切换 GT链接功能、操作保护功能、数据记录、SD卡配方 ※10 |
||||
| 时钟功能 |
本体有内置的时钟(可参照PLC的时钟来显示)※其他用途电池应另行购买 注：GT02的GT02M2、GT02G2型中内置 |
||||
| 对比度调整 | 可通过触摸屏操作来调整对比度 | ||||
| 蜂鸣器 | 配备 | ||||
| 自动通信设定 | 对方机器无响应的情况下，自动更改通信速率 | ||||
| 穿越功能 | 在计算机与PLC之间插入GT后，无需直接连接计算机与PLC即可进行调试 | ||||
| 画面制作 | 使用专用软件 对应操作系统： ：Windows®2000/XP/Vista/7※3 | ||||
| 触摸开关分辨率 | 自由配置(最小8点) | ||||
| 触摸开关操作力 | 0.8N 以下 | ||||
| 触摸开关寿命 | 100万次以上(25℃下) | ||||
| COM.端口 | 通信规格 | RS232C 标准 | RS422 标准 | RS232C 标准 | RS422 标准 |
|
与外部设备的 通信条件 |
传输速率 9,600bps·19,200bps·38,400bps·57,600bps·115,200bps | ||||
| 数据位7bit·8bit/奇偶校验：无·奇校验·偶校验/停止位：1bit | |||||
| 通信协议 |
对应本公司FP系列/对应通用串行通信/其他公司的PLC (厂家、机型请参照各公司的 PLC对应表) |
||||
| 连接器 | 连接器式端子台(8脚) | ||||
|
用于画面 数据传输 的接口 |
通信规格 | USB 1.1 | |||
| 与计算机之间的 通信条件 | － | ||||
| 通信协议 | 本公司专用协议 | ||||
| 连接器 | USB Mini B | ||||
| Ethernet接口 | － | ||||
| 用户存储器 | 存储器 | F-ROM | |||
| 容量 | 2 Mbyte | ||||
| 存储器备份 | 存储器 | - | 注：仅限GT02MQ2、GT02GQ2 | ||
| 后备电池 | - | 注：仅限GT02MQ2、GT02GQ2 | |||
※1安装面板时与前面部分有关的保护结构。但是，并不是对客户在所有环境下的使用所做出的保证。重新安装的情况下，请更换防水垫圈。
※2可登录的画面数量因登录内容而异。
※3不支持64位版本的Windows。
尺寸图
- 单位mm
外形尺寸图
|
