可编程智能操作面板GT32-E
- 适应环境性能强的耐用系列GT32-E新登场.
- 产品型号：可编程智能操作面板GT32-E
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
适应环境性能强的耐用系列GT32-E新登场！
|
 ※1
|
|
| ※1 | EMC指令 |
|---|
特点
5.7型

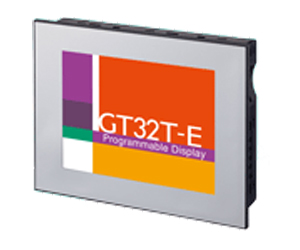

■GT32T-E
5.7型、长寿命LED背光灯、配备彩色TFT 4,096色液晶。
■GT32M-E
5.7型、长寿命LED背光灯、配备单色TFT 16色阶液晶。
|
共通特点
■在阳光下也具有卓尔不凡的辨认性
提高了亮度、对比度、视角。
■对应较广的使用温度范围，在室外也可使用
-20℃～+60℃的使用温度范围，提高了环境适应性。
■抗紫外线，不易折射的前面板
所采用的前面板经过了遮蔽紫外线的防眩处理。
■较高的防水性，在水花四溅的场所中也可使用
面板前面符合IP67，采用了水滴难以从背面上部侵入的结构。

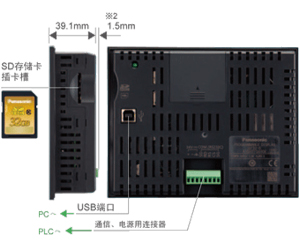

■标准配备SD/SDHC存储卡插卡槽※1
可简单地对画面数据进行复制、备份、还原。
■标准配备USB接口
可使用现有的USB线缆连接计算机与GT32-E，并传输画面。 如果连接本公司的PLC FP系列，还可使用穿越功能，同时对PLC/可编程智能操作面板进行调试。
■电源部分变压器绝缘
由于对电源部分采取了绝缘处理，因此进一步提高了可靠性。
|
在阳光下也具有卓尔不凡的辨认性
●采用高对比度液晶
提高了对比度，更加清晰可见。
●采用高亮度背光灯
与传统机型相比，显得十分明亮，更加易于辨认。
|
|
不易折射、清晰可见的画面显示
●为抑制折射，前面板中采用了防眩处理
(即使是在室外使用，也不易看到指纹)
|
|
无需担心紫外线造成的部品老化
●前面板采用了紫外线不能穿透的材料
●通过UV切割层与UV吸收层来遮蔽紫外线
可防止液晶和触摸屏发生老化
|
更高的防水性能
●面板前面的保护结构符合IP67
在室外和水花四溅的场所也可放心使用。
●采用了水滴难以从背面上部侵入的结构【正在申请专利】
可在较广的温度范围内使用
●可在-20℃～+60℃的范围内使用
(水平安装时为-20℃～+55℃)
●采用了TFT液晶，低温时仍能快速切换画面。
●采用了LED背光灯，低温环境下也不会缩短寿命。
●无需采用加热器来应对低温。
实现了较低的消耗功率
●彩色型(GT32T-E) 7.2W以下
●单色型(GT32M-E) 4.8W以下
唯有松下可提供的SD解决方案。
通过SD连接、通过SD扩展
小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
我们认为，今后的发展重点在于计算机与其他机器协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？” 于是，我们推出了松下电工SUNX的可编程显示器。
使用SD存储卡进行数据传输、保存数据并开拓新的用途……
为您提供与时俱进的GT系列。
|
无需计算机即可传输PLC程序
使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。
|
使用SD记录功能可“简单地实现可视化”
可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题
●可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。
无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。
●显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
●记录数据保存用的触发条件有三种选择。
(1)指定时间 (2)按照一定的周期(1秒～24小时) (3)指定条件
●由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。
|
SD配方功能
生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。
|
通过SD来保存报警记录
可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。
|
提高了画面设计的自由度!
GT系列可通过模拟触摸方式，以1点为单位进行部品、文字配置，采用Windows®字体，可使用丰富的文字尺寸(10～240点)自由地设计画面。
※最大尺寸因机型而异。
|
|
图表功能
显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
|
滚动显示功能
画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。
|
多功能按键
使用该按键可实现设置多个数值、变更画面等多个操作。
4,096色的部品库
备有提高辨认性和操作性的3D按键。
|
新配备了FP监控功能
通过GT本体的画面来监控、或变更GT上所连接的本公司PLC、FP系列的设定情况和数据。无需事先编制画面，也无需连接计算机，在实际环境下即可确认装置的工作情况，可提高启动装置和日常保养操作的效率。
※1 可使用FP监控功能的FP系列机型为FP-X、FPΣ、FP0R、FP2、FP2SH、FP0、FP-e。
※2 仅限在GT中设定(保存)了FP监控画面的情况下，可使用FP监控功能。但是，FP监控画面使用GT的用户存储器(F-ROM)。
可连接多台本公司的FP系列PLC与GT
GT链接功能
无需使用通信程序，本公司的1台PLC上最多可连接32台GT。即使是在搬运线等较远的场所，也可执行同样的画面操作，另外，还可减少PLC的安装台数，从而削减生产工序的成本。
|
可连接多台PLC的功能
1台GT上最多可连接31台PLC。可使用1台GT来集中监控多条生产线的进度，或执行操作。
|
通过密码进行管理，加强安全性
使用密码保护、操作安全功能，可保护本体的数据资产，并能通过密码来管理操作权限。
|
|
利用穿越功能提高现场的工作效率
使用GT与本公司的PLC FP系列进行通信的同时，可传输GT画面数据，并进行PLC的调试。
|
简单地切换语言
以往需要制作各个语种的画面，但使用显示语言切换功能，即可按照各个部品同时登录多种语言( 最多16种) 。 可使用 Microsoft Excel简单地编辑字符串，并进行导入。
|
设备写入
可根据PLC状态和画面No.来修改PLC的数据，或者使位置ON/OFF。另外，还可执行设备之间的四则运算。
|
种类
本体／工具软件
| 品名 | 内容 | 订货产品号 | ||||
|---|---|---|---|---|---|---|
| 液晶 | 电源 | 通信端口 | 面板颜色 | SD卡槽 | ||
GT32M-E
|
TFT单色液晶
|
24V DC
|
RS232C
|
银色
|
○
|
AIG32MQ03DE |
|
RS422/RS485
|
AIG32MQ05DE | |||||
GT32T-E
|
TFT彩色液晶
|
24V DC
|
RS232C
|
银色
|
○
|
AIG32TQ03DE |
|
RS422/RS485
|
AIG32TQ05DE | |||||
| Terminal GTWIN Ver.2 | 日文版 | Terminal GTWIN CD-ROM | AIGT8000V2 | |||
| 英文版 | Terminal GTWIN CD-ROM | AIGT8001V2 | ||||
|
Terminal GTWIN Ver.2 升级品※1 |
日文版 | Terminal GTWIN CD-ROM | AIGT8000V2R | |||
| 英文版 | Terminal GTWIN CD-ROM | AIGT8001V2R | ||||
| ※1 | Terminal GTWIN Ver.1请升级至Ver.2。 |
|---|
电缆
| 电源・通信方式 | 连接电缆 | PLC |
|---|---|---|
| 24V DC、RS232C |
 订货产品号 : AIGT8162 PLC连接电缆(2m) 微型DIN5端子ー散线(3本)＋屏蔽线 AIGT8165(5m) 、AIGT8160(10m) |
本公司FP系列 |
| 24V DC、RS422/RS485 |
 订货产品号 : AIGT8175 PLC接続电缆(5m) 微型DIN8端子ー散线(4本)＋屏蔽线 |
三菱电机(株)制造 FX系列 |
| 24V DC、RS232C |
 订货产品号 : AIP81842 PLC接続电缆(2m) D-SUB9端子ー散线(6本) |
FP2/FP2SH COM端口、 D-SUB9端子 计算机通信单元 |
规格
| 项目 | GT32M-E | GT32T-E | |||
|---|---|---|---|---|---|
| RS232C | RS422/RS485 | RS232C | RS422/RS485 | ||
| 额定电源 | 24 V DC | ||||
| 工作电压范围 | 21.6 ～ 26.4 V DC | ||||
| 消耗功率 | 4.8W 以下 | 7.2W 以下 | |||
| 电源部分的绝缘方式 | 变压器绝缘 | ||||
| 使用环境温度 | -20 ～ +60 ℃※5 | ||||
| 使用环境湿度 | 10 ～ 90 %RH (25℃下)、应无凝露 | ||||
| 保存环境温度 | －20 ～ +60 ℃ | ||||
| 保存环境湿度 | 10 ～ 90 %RH (25℃下)、应无凝露 | ||||
| 耐振动 | 5～8.4Hz 单向振幅3.5mm 8.4～150Hz 加速度 9.8m/s2 X､Y､Z各方向10次扫描(1音阶/min) | ||||
| 耐冲击 | 147 m/s2 X ､Y ､Z各方向3次 | ||||
| 耐重叠干扰 | 1,000 V [P－P] 以上 脉宽50ns,1μs电源端子之间(通过干扰仿真器) | ||||
| 环境适应性 | IP67(初始状态下) 仅面板前面防尘、防水(控制柜接触面使用防水垫圈) ※1 | ||||
| 重量 | 约470 g | ||||
| 显示部分 | 显示元件 | TFT单色LCD | TFT彩色CD | ||
| 点数 | 320(W) × 240(H) 点 | ||||
| 显示颜色 | 2色(黑/白、16色阶) | 4,096色 | |||
| 有效显示尺寸(mm) | 115.2(W) ×86.4(H) mm | ||||
| 背光灯方式 | 白色LED | ||||
| 功能 |
可显示的 字体种类 |
固定(GTWIN)：1/4 角(8×8)、半角(6×8)、全角(16×16)可显示纵横各1、2、4、8 True Type(GTWIN)：10～240点 Windows®：10～240点 |
|||
| 可显示的文字种类 | 日文、英文、简体中文、繁体中文、韩文、德语、意大利语、西班牙语、法语、土耳其语 | ||||
| 可显示的图形 | 直线、连续直线、矩形、圆、椭圆、圆弧、椭圆弧、扇形、椭扇形、圆角矩形、位图 | ||||
|
可登录的 画面数量※2 |
约180 | ||||
| 可指定的画面No. | 基本画面：No.0～3FF 键盘画面：No.0～7 登录画面：No.0～F | ||||
| 部品功能 | 消息、指示灯、开关、功能开关、数据、柱状图、时钟、键盘、曲线图表、报警列表、报警记录、定制(消息、指示灯、开关) | ||||
| 其它功能 |
配方功能、滚动显示功能、设备写入功能、连接多台PLC的功能、FP监控功能、显示语言切换功能、 GT链接功能、操作安全功能、数据记录功能、SD配方功能※3 |
||||
| 时钟功能 | 本体内置时钟(还可参照PLC时钟进行显示) ※请另行购买电池 | ||||
| 背光灯亮度调整 | 可通过菜单画面、GTWIN本体环境设定、PLC进行设定 | ||||
| 对比度调整 | 可通过触摸屏来调整对比度 | ||||
| 蜂鸣器 | 配备 | ||||
| 自动通信设定 | 对方机器无响应的情况下，自动更改通信速率 | ||||
| 穿越功能 | 在计算机与PLC之间插入GT后，无需直接连接计算机与PLC即可进行调试 | ||||
| 画面编制 | 使用专用软件对应操作系统：Windows® 2000 / XP / Vista / 7 ※6 | ||||
| 触摸开关的分辨率 | 自由布局(最小8点) | ||||
| 触摸开关的操作力 | 0.8N 以下 | ||||
| 触摸开关的寿命 | 100万次以上(25℃下) | ||||
|
COM. 端口 |
通信规格 | 依据RS232C | 依据RS422/RS485 | 依据RS232C | 依据RS422/RS485 |
|
与外部机器的 通信条件 |
传输速率 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps 数据位7bit ・ 8bit/无奇偶校验 ・ 奇数 ・ 偶数/停止位1bit |
||||
| 通信协议 | 对应本公司FP系列/对应通用串行通信/其他公司的PLC(厂家、机型请参照各公司的 PLC对应表) | ||||
| 连接器 | 连接器端子台(8针) | ||||
|
用于画面 数据传输 的接口 |
通信规格 | USB 1.1 | |||
| 与计算机之间的通信条件 | － | ||||
| 通信协议 | 本公司专用通信协议 | ||||
| 连接器 | USB TYPE-B | ||||
| Ethernet端口※4 | － | ||||
| 用户存储器 | 存储器 | F-ROM | |||
| 容量 | 12Mbyte | ||||
| 存储器备份 | 存储器 | SRAM | |||
| 备用电池 | 锂电池(更换式) AFPX-BATT ※本体中未附带。 | ||||
※1 安装面板时与前面部分有关的保护结构。但是，并不是对客户在所有环境下的使用所做出的保证。重新安装的情况下，请更换防水垫圈。
※2 可登录的画面数量因登录内容而异。
※3 仅限配备SD/SDHC存储卡插槽的机型可使用数据记录功能、SD配方功能。
※4 USB与Ethernet无法同时通信。
※5 水平安装的情况下，请在-20℃～+55℃的范围内进行使用。
※6 不对应Windows的64bit版。
尺寸图
- 单位mm
GT32-E
|
