可编程智能操作面板GT03T-E NEW

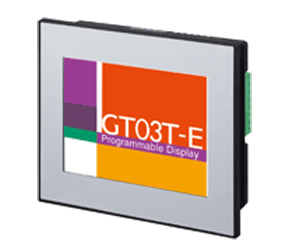

  • 搭载了3.5型、长寿面LED背光、彩色TFT4,096色液晶的GT03T-E新上市.
  • 产品型号：可编程智能操作面板GT03T-E
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

3.5英寸型的紧凑机身，达到业内超小水平。
彩色型的消耗功率低达3.1W以下!!
3.5英寸型单色型采用TFT液晶！！

GT03T-E
GT03T-E
GT03M-E
GT03M-E
CE※1 UL
※1 EMC指令

特点

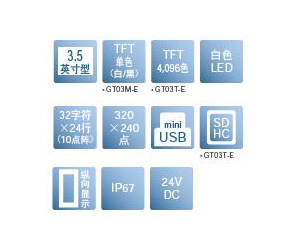

3.5型、TFT单色(白/黒)[仅限GT03M-E]、TFT4,096色[仅限GT03T-E]、白色LED、32文字×24行(10点阵)、320×240点、miniUSB、SDHC[仅限GT03T-E]、纵向显示、IP67、24V DC

分辨率与5.7英寸型(GT32-E)相同。

可沿用GT32-E的画面数据，使显示部分实现小型化

3.5英寸型的紧凑机身，达到业内超小级别。

经济实惠

显示美观，耐用&小型，价格实惠！

即使是在阳光下，也具有卓越的识别性

采用高对比度的TFT液晶
提高了对比度，更加清晰可见。

采用高亮度背光灯
与传统机型相比，显得十分明亮，更加易于识别。

在阳光下也具有卓越的识别性。

彩色型

彩色型

单色型

单色型

不易折射、清晰可见的画面显示

为抑制折射，前面板中采用了防眩处理
(即使是在室外使用，也不易看到指纹)

不易折射、清晰可见的画面显示

折射比较

折射比较

无需担心紫外线造成的部件老化

前面板采用了紫外线不能穿透的材料
通过UV阻隔层与UV吸收层来遮蔽紫外线
可防止液晶和触摸屏发生老化。

紫外线穿透性能

紫外线穿透性能

防水性能较好

面板前面的保护结构符合IP67
在室外和水花四溅的场所也可放心使用。

采用了水滴难以从背面上部侵入的结构

适用温度范围比较广

可在-20℃~+60℃的范围内使用
(水平安装时为-20℃~+55℃)
采用了TFT液晶，低温时仍能快速切换画面
采用了LED背光灯，低温环境下也不会缩短寿命
无需采用加热器来应对低温

实现超低功耗

小型彩色型(GT03T-E) : 3.1W以下
小型单色型(GT03M-E) : 1.9W以下
彩色型(GT32T-E) : 7.2W以下
单色型(GT32M-E) : 4.8W以下



唯有松下可提供的SD
解决方案

通过SD连接、通过SD扩展
小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
我们认为，今后的发展重点在于计算机与其他设备协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？”
于是，我们推出了本公司的可编程智能操作面板。
使用SD存储卡进行数据传输、保存数据并开拓新的用途…
为您提供与时俱进的GT系列。

无需计算机即可传输PLC程序

使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。

パソコンレスでPLCプログラム転送
※不包含FP7的本公司FP系列

使用SD记录功能可“简单地实现可视化”

可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题。

读取SD卡数据的功能
对于配备有SD存储卡插槽的GT，可通过USB连接，
将插入到本体的SD存储卡所保存的记录数据等读取到计算机。

使用SD记录功能可“简单地实现可视化”

可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题

  • 可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。
    无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。
  • 显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
  • 记录数据保存用的触发条件有三种选择。
    (1)指定时间 (2)按照一定的周期(1秒~24小时) (3)指定条件
  • 由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。


SDロギング機能で“簡単見える化”提案

SD配方功能

生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。
可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。

通过SD来保存报警记录

通过SD来保存报警记录

可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。



提高了画面设计的自由度!

画面デザインの自由度UP!

GT系列中可利用模拟触摸方式来实施以1点为单位的部件、字符配置，采用了Windows字体，可按照丰富的字符尺寸(10~240点)来自由地实施画面设计。
※最大尺寸因机型而异。



图表功能

图表功能

显示图表时，棒图最多可显示8个，还可同时显示折线图。



狭窄的场所中可纵向显示

狭窄的场所中可纵向显示

由于可实现纵向显示，因此可安装在较为狭窄的空间内。提高了系统设计的自由度，还可实现小型化。另外，还对应无安装场所的窄长型装置。



滚动显示功能

滚动显示功能

画面下部区域可滚动显示最大64个字符(全角)的信息(128种)。



多功能按键

使用该按键可实现设置多个数值、变更画面等多个操作。



4,096色的部件库

4,096色的部件库

备有提高识别性和操作性的3D按键。



新配备了FP监控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e/FP0/FP2]

※FP7属于对象外
五大便利功能，进一步提高GT与本公司FP系列PLC之间的亲和性

[1] 设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。)
(1)Easy Monitor：想要轻松监控时可使用该模式。指定1种设备后，可连续进行显示、变更。
(2)Entry Monitor：想要一次性查看多种设备时可使用该模式。对于想要显示的设备，可逐个进行登录、变更。
(3)Forced On/Off：想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备，可逐个进行设定。
[2] 系统寄存器监控(可对系统寄存器的数值进行显示和变更)
可指定系统寄存器的No.，显示数值或者变更数值。
[3] 共用存储器监控(可显示共用存储器的数值)
插槽No.、数据库No.：可指定地址，显示数值。不能变更数值。
[4] 报错监控(可显示FP系列所发生的报错)
可显示自诊断的结果、错误代码和错误标志，还可清除报错。
[5] 密码设定(为保护FP系列程序的读取和写入，可设定密码)
利用FP系列的密码保护功能，可登录或者清除密码。
配备FP监控功能


本公司的FP系列PLC和GT可实现多台连接

GT链接功能
无需使用通信程序，即可在1台PLC上最多连接32台GT。即使是在输送线等相距较远的场所中，也可执行相同的画面操作，另外，还可减少PLC的安装台数，从而可降低生产工序的成本。

GT链接功能
※1　对应本公司FP系列的PLC。
※2　随着连接台数的增加，响应速度会变慢。请通过实际的设备进行确认。

可连接多台PLC的功能
1台GT上最多可连接31台PLC。可使用1台GT来集中监控多条生产线的进度，或执行操作。

可连接多台PLC的功能


利用密码管理来加强安全性

利用密码保护、操作安全性功能等可对本体数据资产进行保护，还可通过密码来管理操作权限。
密码保护功能
利用密码限制本体画面数据的上载，保护本体的数据资产。
操作安全性功能
可按照操作人员(最多64人)来设定密码，还可按照各个部件(最多16层)来设定显示、操作的权限。还可通过本体来执行登录用户和密码的变更



利用穿越功能提高现场作业的效率

在GT与本公司的PLC FP系列之间进行通信的同时，还可执行GT画面数据的传输，以及PLC的调试。
如果使用GT32T1的Ethernet功能，还可远程对应穿越功能。



简单地切换显示语言

简单地切换显示语言

以往需要按照各种语言来编制画面，但是有了切换显示语言的功能后，可按照各个部件同时登录多种语言(最多16种)。
可在Microsoft Excel中简单地编辑字符串，并进行导入。



设备写入功能

设备写入功能

根据PLC的状态及画面编号，向PLC写入 数 值 与 指 定 位ON/OFF。
另外，还可执行设备之间的四则运算。

种类

品名 内容 订货产品号
液晶 电源 通信端口 前面板
颜色 		SD存储卡
插槽
GT03M-E
GT03M-E 		TFT单色液晶 24V DC RS232C 银色 无 AIG03MQ03DE
RS422/RS485 AIG03MQ05DE
GT03T-E
GT03M-E 		TFT彩色液晶 RS232C 配备 AIG03TQ13DE
RS422/RS485 AIG03TQ15DE

规格

品名 GT03M-E GT03T-E
订货产品号 AIG03MQ03DE AIG03MQ05DE AIG03TQ13DE AIG03TQ15DE
通信端口 RS232C RS422/RS485 RS232C RS422/RS485
额定电源 24V DC
工作电压范围 21.6 ～ 26.4V DC
消耗功率 1.9W以下 3.1W以下
电源部绝缘方式 -
使用环境温度 -20～+60℃ ※1
使用环境湿度 10～90%RH(25℃下)、应无凝露
保存环境温度 -20～+60℃
保存环境湿度 10～90%RH(25℃下)、应无凝露
耐振动 5～8.4Hz 单向振幅3.5mm 8.4～150Hz 加速度 9.8m/s2 X､Y､Z各方向10次扫描(1倍程/min)
耐冲击 147m/s2 X､Y､Z 各方向3次
耐重叠干扰 1,000 V[P－P]以上脉宽50ns、1μs电源端子之间(由干扰模拟器产生)
耐环境性 IP67(初始状态下)　仅面板前面防尘、防水(控制柜接触面使用防水垫圈)※2
重量 约170g
显示部分 显示装置 TFT单色LCD TFT彩色LCD
点数 320(W)×240(H) 点
显示颜色 2色(黑/白、16色阶) 4,096色
有效显示尺寸 70.6(W)×52.9(H)mm
背光灯方式 白色LED
功能 可显示的
字体种类 		固定(GTWIN) ：1/4 角(8×8)、半角(16×8)、全角(16×16)可纵横各1、2、4、8倍显示
True Type(GTWIN) ：10～240点　Windows® ：10～240点
可显示的语言种类 日文、英文、简体中文、繁体中文、韩语、德语、意大利语、西班牙语、法语、土耳其语、俄罗斯语、越南语
可显示的图形 直线、连续直线、矩形、圆、椭圆、圆弧、椭圆弧、扇形、椭扇形、圆角矩形、位图
可登录的画面数量※3 约230 约180
可指定的画面No. 基本画面：No.0～3FF　键盘画面：No.0～7　登录画面：No.0～F
部件功能 消息、指示灯、开关、功能开关、数据、条形图、时钟、键盘、折线图、报警列表、报警记录、自定义(消息、指示灯、开关)
其他功能 配方功能、滚动显示功能、设备写入功能、PLC多站连接、FP监控功能、显示语言切换功能、GT链接功能、操作保护功能、数据记录功能、SD卡配方功能※4
时钟功能 可参照PLC时钟进行显示 本体内置时钟(还可参照PLC时钟进行显示) ※请另行购买电池(AFPX-BATT)
背光灯亮度调整 可通过菜单画面、GTWIN本体环境设定、PLC进行设定
对比度调整 无需调整对比度
蜂鸣器 配备
自动通信设定 相对方设备无响应的情况下，自动更改通信速率
穿越功能 在计算机与PLC之间插入GT后，无需直接连接计算机与PLC即可进行调试
画面制作 使用专用软件 对应操作系统OS ：Windows®2000/XP/Vista/7※5
触摸开关分辨率 自由配置(最小8点)
触摸开关操作力 0.8N 以下
触摸开关寿命 100万次以上(25℃下)
COM.
端口 		通信规格 RS232C标准 RS422/RS485标准 RS232C标准 RS422/RS485标准
与外部设备的
通信条件 		传输速率 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps
数据位7bit ・ 8bit/无奇偶校验 ・ 奇数 ・ 偶数/停止位1bit
通信协议 对应本公司FP系列/对应通用串行通信/其他公司的PLC(厂家、机型请参照各公司的PLC对应表)
连接器 连接器式端子台(8脚)
用于画面
数据传输
的接口 		通信规格 USB1.1
与计算机之间的通信条件 -
通信协议 本公司专用通信协议
连接器 USB Mini B
Ethernet接口 -
用户
存储器 		存储器 F-ROM
容量 6Mbyte 12Mbyte
存储器
备份 		存储器 - SRAM
备份电池 - 锂电池(更换式) AFPX-BATT
※本体中未附带。
※1 水平安装时、垂直纵向安装时及使用电池时，请在-20℃~+55℃的范围内进行使用。
※2 安装面板时与前面部分有关的保护结构。但是，并不是对客户在所有环境下的使用所做出的保证。重新安装的情况下，请更换防水垫圈。
※3 可登录的画面数量因登录内容而异。
※4 数据记录功能、SD卡配方功能仅限配备SD/SDHC存储卡插槽的机型使用。
※5 除Windows7外，不对应64bit版。

尺寸图

  • 单位mm

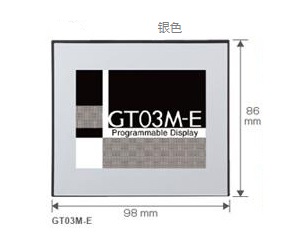

GT03M-E

GT03M-E

GT03T-E

GT03T-E
