耐真空光纤

  • 可在300℃的高温·真空下使用。
  • 产品型号：耐真空光纤
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 详细规格
  • 产品尺寸

可在300℃的高温·真空下使用。

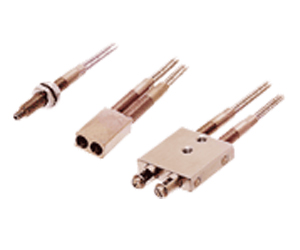

耐真空光纤

特点

■可在300℃的高温·真空下使用。
■ 光导入端子FV-BR1的泄漏量仅为1.33×10－10Pa・m3/s〔He〕以下，真空中也可放心使用

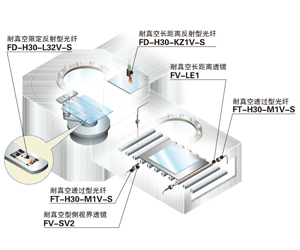

应用案例

真空槽内的FPD检测

真空槽内的FPD检测

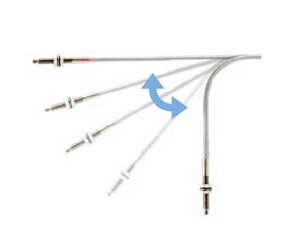

耐反复弯曲性能强

耐反复弯曲性能强，可达10万次以上(R20mm时)，安装在机械手上也能放心使用。

耐反复弯曲性能强

种类

透过型(每套2根)

种类 前端形状(mm) 型号 弯曲半径
(mm) 		光纤长度 光轴直径
(mm) 		使用
环境
温度
耐
真
空 		耐热300℃、
可安装透镜(FV-LE1/SV2)
 FT-H30-M1V-S
(注1) 		R18 1m ø1.2 -30～
+300℃
(注1): 以耐真空型光纤+光导入端子(FV-BR1)+大气侧光纤(FT-J8)的套件形式销售。

关于透过型光纤用透镜，详细内容 请参考光纤用透镜商品信息页面。
>>光纤用透镜商品信息页面

反射型

种类 前端形状(mm) 型号 弯曲半径
(mm) 		光纤长度 使用
环境
温度
耐
真
空 		耐热300℃、
方型检测头
 FD-H30-KZ1V-S
(注1) 		R18 1m -30～
+300℃
(注1): 以耐真空型光纤+光导入端子(FV-BR1)+大气侧光纤(FT-J8)的套件形式销售。

限定反射型

种类 前端形状(mm) 型号 弯曲半径
(mm) 		光纤长度 使用
环境
温度
耐
真
空 		耐热300℃、
玻璃电路板检测
 FD-H30-L32V-S
(注1) 		R18 3m -30～
+300℃
(注1): 以耐真空型光纤+光导入端子(FV-BR1)+大气侧光纤(FT-J8)的套件形式销售。

关于检测距离请参考（数字光纤传感器 FX-500 Ver.2一览）（数字光纤传感器 FX-100一览）各网页。

耐真空光纤商品构成

作为维护部件单独订购时的型号

•耐真空光纤
FT-H30-M1V(每套2根)
FD-H30-KZ1V
FD-H30-L32V

•光导入端子
FV-BR1：(每套2根)

•大气侧光纤
FT-J8(每套2根)

•FD-H30-KZ1V(-S)用安装支架
MS-FD-2

FD-H30-KZ1V（-S）用安装支架MS-FD-2

尺寸图

  • 单位mm

FD-H30-KZ1V-S

反射型

FD-H30-KZ1V-S

附安装用支架(MS-FD-2)安装图

FD-H30-KZ1V-S
(注1)： FD-H30-KZ1V-S是与FD-H30-KZ1V、光导入端子、大气侧光纤配套时的型号。

FD-H30-L32V-S

反射型

FD-H30-L32V-S
(注1)：FD-H30-L32V-S是与FD-H30-L32V、光导入端子、大气侧光纤配套时的型号。
关于大气侧光纤、光导入端子的外形尺寸图，请参照FT-J8、FV-BR1。

FT-H30-M1V-S

透过型

FT-H30-M1V-S
(注1)：FT-H30-M1V-S是与FT-H30-M1V、、光导入端子、大气侧光纤配套时的型号。
关于大气侧光纤、光导入端子的外形尺寸图，请参照FT-J8、FV-BR1。

FT-J8

自由裁切

(耐真空光线附带)<FX-AT3附带>

FT-J8
