颜色检测光纤传感器 FZ-10
- 精确的颜色辨别・R・G・B的LED光源・设定简单・高速反应1ms
- 产品型号：颜色检测光纤传感器 FZ-10
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
特点

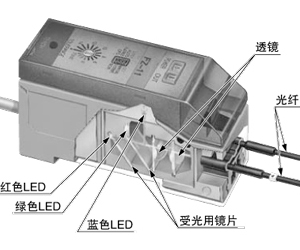

采用红色、绿色、蓝色LED
|
FZ-10放大器装备有红色、绿色和蓝色LED，作为光源，比白炽灯的寿命更长，更加不受周围光线影响且保养方便。 |
|
卓越的色差分辨能力
|
通过数码处理，颜色分解成红、绿和蓝三个部分，可进行高精度的色差辨别。 (注)：存在因为客户的使用工件的形状・颜色・光泽的原因无法检测情况，敬请联系。 |
|
高速反应：1ms
反应时间为1ms，适用于高速生产线上移动中的细小工件。
设定简单
只须按一下按钮，便可确认目标颜色。
有两种方法来设定：手动教导和自动教导。
另有可调校电位器设定16级颜色辨别的容许值。
备有4种型号的光纤
根据需要颜色判别的工件的颜色和用途，选择合适的光纤。也能判别小型工件的颜色。
|
种类
放大器
|
光纤
|
附件
|
可与通用光纤进行组合
通用光纤FD-B8/FM2/G4与FZ-10系列放大器组合使用时，也可用于颜色辨别。 因为该通用光纤有一个小螺纹光纤头，且是自由裁切型光纤，可以裁切所要求的光缆长度，并且可安装在狭窄的空间内。
|
|
|
|||||||||
注意：精确检测时不能使用以上光纤。
规格
放大器
| 种类 | NPN输出 | PNP输出 | |
| 型号 | FZ-11 | FZ-11P | |
| 适用光纤 | FD-L51、FD-L52、FD-L53、FD-L54 | ||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||
| 消耗电流 | 45mA以下 | ||
| 检测物体 | 大于适用光纤光点直径的不透明体和半透明体 | ||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1V以下 (流入电流为100mA时) 0.4V以下 (流入电流为16mA时) |
PNP开路集电极晶体管 ・最大源电流：100mA ・外加电压：30V DC以下 ・剩余电压：1V以下 (源电流为100mA时) 0.4V以下 (源电流为16mA时) |
|
| 输出动作 | 可用切换开关选择检测颜色一致时ON/检测颜色不一致时ON | ||
| 短路保护 | 配备 | ||
| 反应时间 | 1ms以下(自动教导设定时3ms以下) | ||
| 指示灯 |
电源指示灯： 绿色LED(通电时亮起，自动教导待机中闪烁) 工作状态指示灯： 红色LED(输出ON时亮起) ※手动教导产生错误时，交替闪烁输出短路时同时闪烁 |
||
| 定时器功能 | 装备约40ms固定断开延迟定时器 有效/无效切换式 | ||
| 設定方式 |
按钮设定式 可用切换开关选择手动教导/自动教导 |
||
| 辨别容许値 | 使用辨别容许值设定开关可在16个级别间进行调节 | ||
|
环 境 性 能 |
使用环境温度 | -10〜+55℃(注意不可结露、结冰)(注2)、存储时：-20〜+70℃ | |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | ||
| 使用环境照度 | 白炽灯：受光面照明度3,000lx以下 | ||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间(注3) | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表(注3) | ||
| 耐振动 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||
| 耐冲击 | 耐久100m/s2(约10G) XYZ各方向3次 | ||
| 投光元件 | 红色LED・绿色LED・蓝色LED(投光波峰波长： 644nm・525nm・470nm、调制式) | ||
| 材质 | 本体外壳：ABS、外罩：聚碳酸酯、光纤锁杆：PPS | ||
| 电缆 | 0.2mm23芯橡皮电缆，长2m | ||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m | ||
| 重量 | 本体重量：约85g | ||
| 附件 | MS-DIN-3(放大器安装支架)：1个、调整螺丝刀：1把 | ||
(注1)： 无指定时的测量条件为使用环境温度＝+23℃。
(注2)： 当辨别容许值设定开关设定在1至4级达到精确颜色分辨力时，放大器应在环境温度处于＋15℃～＋35℃时使用。
(注3)： 耐电压和绝缘电阻值仅适用于放大器单件。
光纤
| 种类 | 标准型 | 高精度型 | 极小光点型 | 长检测距离型 |
| 型号 | FD-L51 | FD-L52 | FD-L53 | FD-L54 |
| 适用放大器 | FZ-11、FZ-11P | |||
| 检测范围(注2) | 14〜24mm | 8〜11mm | 4〜6mm | 30〜50mm |
| 設定距离 | 20mm(固定) | 10mm(固定) | 5mm(固定) | 40mm(固定) |
|
光点直径 (设定距离) |
φ5mm | φ2.5mm | φ1mm | φ8mm |
| 容许弯曲半径保 | R25mm以上(注3) | |||
| 光纤长度 | 1m | |||
| 使用环境温度 | -20〜+70℃(注意不可结露、结冰)、存储时：-20〜+70℃ | |||
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |||
| 材质 | 光纤：丙烯、外壳：聚乙烯、光纤头：聚碳酸酯、透镜：聚芳酯(FD-L54：丙烯) | |||
| 重量 | 本体重量：约15g | |||
(注1)： 无指定时的测量条件为使用环境温度＝+23℃。
(注2)： 检测范围是指，以各光纤的设定距离，将辨别容许值设定开关调节到刻度16(▲标记)，以教导白色无光泽纸(50×50mm)的灵敏度可检测白色无光泽纸的范围。
(注3)： 如果光纤弯曲半径小于R25mm，检测能力也许会下降。
(注4)： 由于光纤FD-L51(标准型)很容易受光泽反射所影响，如果检测高反射率工件(如镜子、电镀件、铜箔等)，教导设定可能不正常，检测也会不稳定。检测以上这些工件，请使用FD-L52(高精度型)或FD-L53(极小光点型)检测头，并确保投射光轴与工件表面垂直。
尺寸图
- 单位mm
FZ-11
FZ-11P
放大器
附带放大器安装支架的安装图
|
MS-DIN-3
|
FD-L51
|
FD-L52
|
FD-L53
|
FD-L54
|
