漏液检测/液面检测光纤用数字光纤传感器 FX-301-F7／FX-301-F

  • 适用于漏液检测/ 液面检测用
  • 产品型号：FX-301-F7／FX-301-F
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格

操作容易，初学者也能掌握！
操作简单，可实现最佳设定！

漏液检测/液面检测光纤用数字光纤传感器 FX-301-F7／FX-301-F
CE※1 Recognition认证※2
※1 EMC指令
※2 Recognition认证

特点

漏液检测/液面检测光纤专用放大器

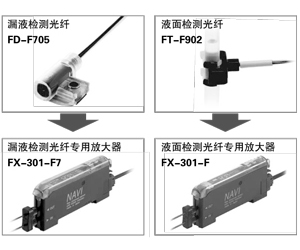

备有漏液检测光纤FD-F705专用的FX-301-F7(注1)和液面检测光纤FT-F902专用的FX-301-F。
通过简单操作即可进行最佳设定。

(注1)： 将FX-301-F设定为漏液模式时也可使用。但与漏液检测光纤 专用设计的FX-301-F7的功能不同，使用漏液检测光纤时建议使用FX-301-F7。


漏液检测/液面检测光纤专用放大器

无主机、子机之分，便于维护

放大器本体无主机、子机之分。仅需区分使用3芯母电缆和1芯子电缆，即可区分主机和子机，因此可轻松进行横向连接。
此外，由于无主机、子机之分，因此也节省了放大器的库存管理等维护工时。

无主机、子机之分，便于维护

设定最佳基准值 [FX-301-F7]

基准值会在教导时自动设定为入光量的-20％，可实现稳定的漏液检测。此外，也可将基准值变更为入光量的-15％、-30％。

设定最佳基准值 [FX-301-F7]

基准值追踪功能 [FX-301-F7]

每隔一定时间(10分钟)便确认入光量，并自动重新设定基准值。

※ 出厂时未启用此功能。

基准值追踪功能 [FX-301-F7]

配备闪光功能

如果检测到漏液，投光器即开始闪光，使你一眼即可辨认。

采用新开发的二极体，使用寿命长且无需调整光量

FX-301-F7/FX-301-F所配备的新开发的“4元素发光二极体”可最大限度地抑制投光元件的老化，确保长期的稳定检测。

通过个别/整体教导轻松设定

■个别教导模式(TEACH)

FX-301-F7通过将MODE指示灯设置为“TEACH”，并按下突出开关，即可自动设定为最佳基准值。
(FX-301-F在选择液面检测光纤后，可设定基准值。)


■整体教导模式(ALL)

将MODE指示灯设置为“ALL”时，即可利用光通信功能对连接的放大器同时进行教导。基准值将设定为各个放大器的最佳值。
(同时，主机的其它设定条件均将被复制至子机。)

通过个别/整体教导轻松设定

漏液(渗漏)检测光纤(FD-F705)

耐药品性优良的薄型漏液检测光纤

■施工简便

·光纤头只需使用1个螺丝即可快速安装。
·漏液后进行复原作业时，也无需更换零件。
·光纤头部的形状简单，可轻松擦拭漏液。

FD-F705

■防爆性、耐药品性优良

通过采用光纤式，有效提高了防爆性。(符合SEMI S2)。
氟化树脂制光纤头部的耐药品性优良。

■稳定的检测性能

也可利用毛细管现象，检测少量的漏液和带粘性的液体。

防爆性、耐药品性优良

■体积小、省空间

为侧面安装式的10mm薄型，因此在狭小空间内也可使用。

■备有放大器内置型 [EX-F70／EX-F60]

渗漏检测传感器[放大器内置] EX-F70／EX-F60的产品信息，请点击浏览渗漏检测传感器[放大器内置] EX-F70／EX-F60。

FD-F705

液面检测光纤(管安装式)(FT-F902)

稳定检测管内的液体！

·有液体时，可利用液体的透镜效果聚光而进入入光状态。

·在光纤折断、脱落以及电缆断线等传感器异常时会变为入光状态，可获得与“液体耗尽”相同的输出。

■实现不受气泡、水滴影响的稳定检测

通过特殊光学设计，解决了“气泡、水滴、滴液”这些作为以往管安装方式的课题。

■符合SEMI S2的优良防爆性

检测部设有电路，防爆性优良。

■使用简便，检测稳定

采用光轴始终与管呈同一直线的方式，因此与以往方式相比，即使管径、壁厚不同，也不会受到管径、壁厚的影响。此外，安装状态产生的影响也大大减少。

FT-F902

种类

放大器

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

放大器

单触式电缆

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类 型号 说明
母电缆
(3芯) 		CN-73-C1 长度1m 0.2mm2 3芯片橡皮电缆，一端带连接器
电缆外径：ø3.3mm
CN-73-C2 长度2m
CN-73-C5 长度5m
子电缆
(1芯) 		CN-71-C1 长度1m 0.2mm2 单芯片橡皮电缆，一端带连接器
电缆外径：ø3.3mm
CN-71-C2 长度2m
CN-71-C5 长度5m
(注): 从2013年3月开始生产的产品，单触式电缆的材质将更改为适应UL认证的材质(难燃性VW-1)。
・导体公称截面积：0.15mm2→0.2mm2
・铠装外径：ø3.0mm→ø3.3mm

母电缆

CN-73-C□

子电缆

CN-71-C□

简易压接连接器(e-CON标准)(对应CN-73-C□／CN-71-C□)

Panasonic
电线连接用插头
名：AXF12146C

电线连接用插头 AXF12146C

电线连接用插座
型式名：AXF11146C

电线连接用插座 型式名：AXF11146C

尾盘

放大器本体不附带尾盘。连接时请务必另行购买尾盘。

尾盘

光纤

光纤
(注1)：有时无法稳定检测高粘度液体。
(注2)：有时无法稳定检测浑浊及颜色过浓的液体。
(注3)：使用不透明管将无法正确检测。
(注4)：FD-F707变更了型号。　FD-F707→ FD-F7-M7T　　FT-F905变更了型号。　FT-F905→ FT-F9-M5T3T

关于光纤长度变更品的应对

备有作为半订制品的光纤长度变更品，可快速交货。
型号及交货期请向营业所咨询。
· 光纤长度的延长：以1m为单位，最长为30m。
· 保护管长度的延长：以0.5m为单位，最长为10m

附件

FX-CT2(光纤切割器)
FX-AT4(φ1mm光纤用附件)
MS-FD-F7-1(FD-F705用SUS安装件)
MS-FD-F7-2(FD-F705用PVC安装件)

FX-CT2

FX-CT2

FX-AT4

FX-AT4

MS-FD-F7-1
(FD-F705用SUS安装件)

MS-FD-F7-1

MS-FD-F7-2
(FD-F705用PVC安装件)

MS-FD-F7-2

规格

放大器

种类 漏液检测光纤专用 液面检测光纤专用
型号 NPN输出 FX-301-F7 FX-301-F
PNP输出 FX-301P-F7 FX-301P-F
适用
光纤 		FD-F705 FT-F902
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗功率 通常時：960mW以下(电源电压24V时，消耗电流40mA以)
ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下)
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA(连接5台以上时为50mA)
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：1.5V以下
(源电流为100mA时，连接5台以上时为50mA)

<PNP输出型>
PNP开路集电极晶体管
・最大源电流：100mA(连接5台以上时为50mA)
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：1.5V以下
(源电流为100mA时，连接5台以上时为50mA)
输出动作 漏液检测时OFF 设定液面检测时(F9模式)：通过突出开关选择无液体时OFF/有液体时OFF
设定漏液检测时(F7模式)：漏液检测时OFF
短路保护 配备
反应时间 500μs以下(注2) 250μs以下(注2)
灵敏度设定方法 个别教导/整体教导
工作状态指示灯 橙色LED(输出ON时亮起)
自动追踪功能指示灯 绿色LED(自动追踪功能ON时亮起) -
机型指示灯 - 绿色LED[设定液面检测时(F9模式)亮起]
MODE指示灯 RUN：绿色LED、TEACH・ALL・ADJ・DISP・OUT：黄色LED
数字显示 4位红色LED显示
设定灵敏度
微调功能 		配备
定时器功能 - 配备延迟定时器[仅设定液面检测时(F9模式)]
(定时器时间：10ms/100ms/1,000ms/无)
环
境
性
能 		使用环境温度 0〜+50℃(连接8〜16台时：0〜+45℃)(不可结露)、存储时：-20〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间(注3)
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表(注3)
耐振动 频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
耐冲击 加速度98m/s2(约10G)　XYZ方向各5次
投光元件 红色LED(投光波峰波长：650nm、调制式)
材质 外壳：耐热ABS、外罩：聚碳酸酯、开关：丙烯
连接方式 连接器连接式(注4)
配线长度 0.3mm2以上的电缆全长可延长至100m
重量 本体重量：约20g、包装重量：约35g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：检测出漏液(输出OFF)时，将使投光闪烁，因此仅恢复至ON的反应延迟。(约1s) [FX-301(P)-F为漏液设定时(F7模式)。]

(注3)：耐电压和绝缘电阻值仅适用于放大器单件。
(注4)：不附带单触式电缆。请务必另行购买单触式电缆。
母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

漏液检测光纤

型号 FD-F705
适用放大器 FX-301-F7、FX-301P-F7
检测物体 液体(注2)
光纤长度 5m(自由裁切)
保护管长度 3m
容许弯曲半径保 保护管部：R20mm以上、光纤部：R4mm以上
弯曲寿命 光纤部：100万次以上(R4mm时)
投光指示灯 配备
抗拉强度 19.6N以下(PFA保护管部)
使用环境温度 -20〜+50℃(注意不可结露、结冰)(注3)、
存储时：-20〜+50℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
材质 光纤部 光纤：丙烯、外壳：氯乙烯、
保护管：PFA(氟化树脂)
光纤头部 外装部：PFA(氟化树脂)、内装部：耐热ABS・丙烯
附件 MS-FD-F7-1(SUS安装件)：1个、MS-FD-F7-2(PVC安装件)：1个、
FX-CT2(光纤切割器)：1个、
FX-AT4(φ1mm光纤用附件)：投光用・受光用2个1套(注4)

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：有时无法稳定检测高粘度液体。
(注3)：请将检测液体的温度控制在使用环境温度范围内。
(注4)：FX-AT4中附带FX-301-F7/F用和FX-D1-F用产品。

液面检测光纤

型号 FT-F902
适用放大器 FX-301-F、FX-301P-F
检测物体 液体(注2)
适用管道直径(注3) 外径φ3.0〜φ10.0mm
[PFA(氟化树脂)或具有同等透明度的管，壁厚0.3〜1.0mm]
光纤长度 2m(自由裁切)
保护管长度 1m
容许弯曲半径保 保护管部：R20mm以上、光纤部：R4mm以上
弯曲寿命 光纤部：100万次以上(R4mm时)
使用环境温度(注4) -20〜+60℃(注意不可结露、结冰)(注4)、
存储时：-20〜+60℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
材质 光纤部 光纤：丙烯、外壳：氯乙烯、
保护管：PFA(氟化树脂)
光纤头部 外壳：耐热ABS、透镜：丙烯
附件 捆扎带：2捆、防滑管：2个、
FX-CT2(光纤切割器)：1个
FX-AT4(φ1mm光纤用附件)：投光用・受光用2个1套(注5)

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：有时无法稳定检测浑浊及颜色过浓的液体。
(注3)：使用不透明管将无法正确检测。
(注4)：请将检测液体的温度控制在使用环境温度范围内。
(注5)：FX-AT4中附带FX-301-F7/F用和FX-D1-F用产品。
