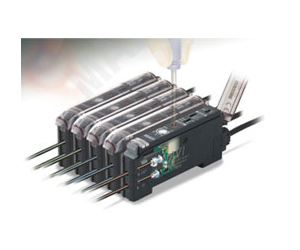

手动设定光纤传感器 FX-311

  • 轻松调整 ・最佳灵敏度调节功能 ・红色/绿色/蓝色LED光
  • 产品型号:FX-311
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

为习惯操作调节器的作业人员带来福音

手动设定光纤传感器 FX-311
CE※1 Recognition※2
※1 EMC指令
※2 Recognition认证

特点

内置光学透镜,实现长距离检测

同行业中首创在光纤传感器中直接内置光学“双耦合透镜”。此透镜最大限度的提高 了投光效率,大幅增加了检测距离。近年来,由于集成电路块的小型化,小直径,极 小直径光纤颇受欢迎,其检测距离也比以前使用其他放大器时的值增加了50%。

内置光学透镜,实现长距离检测

备有三种光源以扩大用途

除红色LED(4元素投光二极体)型以外,还备有蓝色LED和绿色LED型,以配合更大的用途范围。

备有三种光源以扩大用途

使用寿命长,有效减少了维护工时

以往光纤传感器使用的投光元件会因温度影响及长期使用引起发光量随时间而变化,因而需要重新调整灵敏度。FX-311(红色LED型)采用了数字光纤传感器FX-301(红色LED型)使用的“4元素发光二极体”。可抑制投光元件的老化,确保长期的稳定检测。

带可视指示器的12圈调节器

配备12圈调节器用于微调。它能检测极细微差别。此外,由于指示器的指针有红色背景光,在黑暗区域也可一眼确认其位置。

带可视指示器的12圈调节器

按照用途可分三步选择模式

模式转换开关可按照检测用途任意改变为以下三种模式的一种。

按照用途可分三步选择模式

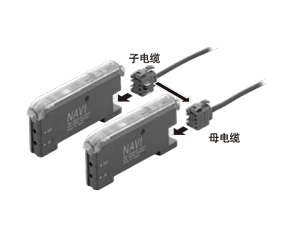

带单触电缆,易于维护

主单元和子单元使用同一放大器主体。因为只有在主单元上正确使用3芯母电缆,在每个子单元上正确使用单芯子电缆才能分辨出主、子单元功能,因此可在横向连接构造中简单安装。另外,由于主单元、子单元使用同一主体,可简化库存管理和维护。

带单触电缆,易于维护

“帮助功能”简化了最佳灵敏度调节

配备便捷的“帮助功能”,可在进行灵敏度调节时,通过旋钮指示器指针部的闪烁显示最佳灵敏度位置,从而确保了简单可靠的灵敏度调节。在需要微调节的较窄检测距离内使用很方便。

“帮助功能”简化了最佳灵敏度调节

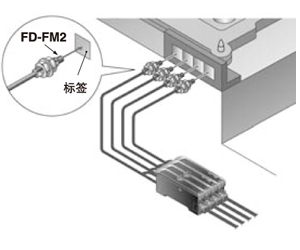

可贴近安装4个光纤头

如果放大器贴近连接在一起,打开电源后光通信功能就自动为放大器设定不同的投光计时。多达4个光纤头可贴近安装在一起,而不产生相互干扰。

可贴近安装4个光纤头

可与FX-301系列贴近连接,从而实现省配线及快速安装

每根子电缆都是一个独立的输出线,从而减少了接线,并简化了安装。使用与FX-301系列相同的单触电缆,使贴近连接变得容易。而且,连接器是滑动型的,无需改变放大器的位置就能取出,这样就无需在放大器周围保留额外维护空间。

可与FX-301系列贴近连接,从而实现省配线及快速安装

种类

放大器

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

放大器

单触式电缆

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类 型号 说明
母电缆
(3芯)
CN-73-C1 长度1m 0.2mm2 3芯片橡皮电缆,一端带连接器
电缆外径:ø3.3mm
CN-73-C2 长度2m
CN-73-C5 长度5m
子电缆
(1芯)
CN-71-C1 长度1m 0.2mm2 单芯片橡皮电缆,一端带连接器
电缆外径:ø3.3mm
CN-71-C2 长度2m
CN-71-C5 长度5m
(注): 从2013年3月开始生产的产品,单触式电缆的材质将更改为适应UL认证的材质(难燃性VW-1)。
・导体公称截面积:0.15mm2→0.2mm2
・铠装外径:ø3.0mm→ø3.3mm

母电缆

CN-73-C□

子电缆

CN-71-C□

尾盘

放大器本体不附带尾盘。连接时请务必另行购买尾盘。

尾盘

规格

放大器 [NPN型]

种类 NPN输出
红色LED 蓝色LED 绿色LED
型号 FX-311 FX-311B FX-311G
电源电压 12〜24V DC±10% 脉动P-P10%以下
消耗功率 840mW以下(电源电压24V时,消耗电流35mA以下)
输出 NPN开路集电极晶体管
・最大流入电流:100mA(连接5台以上时为50mA)
・外加电压:30V DC以下(输出和0V之间)
・剩余电压:1.5V以下
(流入电流为100mA时,连接5台以上时为50mA)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
反应时间 <红色LED型>
250μs以下(S-D/STD)、2ms以下(LONG) 通过切换开关选择
<蓝色LED/绿色LED型>
150μs以下(FAST)、250μs以下(STD)、2ms以下(LONG) 通过切换开关选择
工作状态指示灯 橙色LED(输出ON时亮起)
安定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
灵敏度调节器 带指示器(指针部分:红色背景光)的12回转调节器(注2)
定时器功能 配备断开延迟定时器,可选择有效(约10ms或40ms)/或无效
自动防干扰功能 配备(最多可紧贴安装4个光纤头)(注3)



使用环境温度 -10〜+55℃(4〜7台连接时:-10〜+50℃、连接8〜16台时:-10〜+45℃)
(注意不可结露、结冰)、存储时:-20〜+70℃
使用环境湿度 35〜85%RH、存储时:35〜85%RH
使用环境照度 白炽灯: 受光面照度3,000lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间(注4)
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表(注4)
耐振动 频率10~150Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度98m/s2(约10G) XYZ方向各5次
投光元件 红色LED
(调制式)
蓝色LED
(调制式)
绿色LED
(调制式)
投光波峰波长 650nm 470nm 525nm
材质 外壳: 耐热ABS、外罩: 聚碳酸酯
连接方式 连接器连接式(注5)
配线长度 0.3mm2以上的电缆全长可延长至100m
重量 本体重量:约15g、包装重量:约20g

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):指针部的红色背景光在接通电源和调整灵敏度时会比通常亮度更高。
(注3):电源接通时,防干扰设定将自动设定投光定时。
(注4):耐电压和绝缘电阻值仅适用于放大器单件。
(注5): 不附带单触式电缆。请务必使用另售的单触式电缆。
母电缆(3芯):CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯):CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

放大器 [PNP型]

种类 PNP输出
红色LED 蓝色LED 绿色LED
型号 FX-311P FX-311BP FX-311GP
电源电压 12〜24V DC±10% 脉动P-P10%以下
消耗功率 840mW以下(电源电压24V时,消耗电流35mA以下)
输出 PNP开路集电极晶体管
・最大源电流:100mA(连接5台以上时为50mA)
・外加电压:30V DC以下(输出和+V之间)
・剩余电压:1.5V以下
(源电流为100mA时,连接5台以上时为50mA)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
反应时间 <红色LED型>
250μs以下(S-D/STD)、2ms以下(LONG) 通过切换开关选择
<蓝色LED/绿色LED型>
150μs以下(FAST)、250μs以下(STD)、2ms以下(LONG) 通过切换开关选择
工作状态指示灯 橙色LED(输出ON时亮起)
安定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
灵敏度调节器 带指示器(指针部分:红色背景光)的12回转调节器(注2)
定时器功能 配备断开延迟定时器,可选择有效(约10ms或40ms)/或无效
自动防干扰功能 配备(最多可紧贴安装4个光纤头)(注3)



使用环境温度 -10〜+55℃(4〜7台连接时:-10〜+50℃、连接8〜16台时:-10〜+45℃)
(注意不可结露、结冰)、存储时:-20〜+70℃
使用环境湿度 35〜85%RH、存储时: 35〜85%RH
使用环境照度 白炽灯: 受光面照度3,000lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间(注4)
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表(注4)
耐振动 频率10~150Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度98m/s2(约10G) XYZ方向各5次
投光元件 红色LED
(调制式)
蓝色LED
(调制式)
绿色LED
(调制式)
投光波峰波长 650nm 470nm 525nm
材质 外壳:耐热ABS、外罩:聚碳酸酯
连接方式 连接器连接式(注5)
配线长度 0.3mm2以上的电缆全长可延长至100m
重量 本体重量:约15g、包装重量:约20g

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):指针部的红色背景光在接通电源和调整灵敏度时会比通常亮度更高。
(注3):电源接通时,防干扰设定将自动设定投光定时。
(注4):耐电压和绝缘电阻值仅适用于放大器单件。
(注5): 不附带单触式电缆。请务必使用另售的单触式电缆。
母电缆(3芯):CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯):CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

尺寸图

  • 单位mm

FX-311□
FX-311□P

放大器
附带外罩的手动旋钮安装图FX-AJ1(配件)安装图

FX-311□ FX-311□P

CN-73-C1 CN-73-C2
CN-73-C5

母电缆(另售)

CN-73-C1 CN-73-C2 CN-73-C5

MS-DIN-2

子电缆(另售)

MS-DIN-2
材质: SPCC(光泽镀锌)

MS-DIN-E

尾盘(另售)

MS-DIN-E
材质:聚碳酸酯
