数字传感器用外部输入单元 FX-CH2

  • FX-301/305用
  • 产品型号：FX-CH2
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

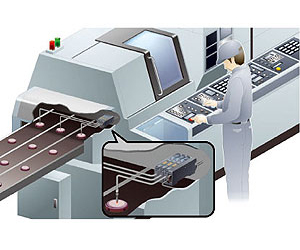

远程操作
通过PLC·可编程智能操作面板进行教导&设定变更

数字传感器用外部输入单元 FX-CH2
CE※1
※1 EMC指令

特点

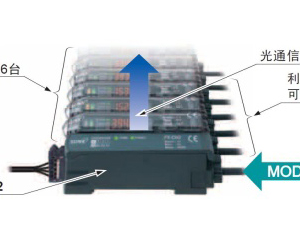

一次性最多可切换16台传感器

无需对传感器本体进行操作，利用PLC·可编程智能操作面板和按钮等外部信号即可一次性地对最多16台数字光纤传感器进行各种设定/切换。

一次性最多可切换16台传感器

利用外部教导实现稳定检测的应用示例

＜玻璃基板的检测(微妙检测的稳定化)＞

进行微妙检测，如对透明体等进行检测时，振动引起的光轴的稍许偏差等外部原因会造成光量发生变化，从而引发误动作。这种情况下，如定期使用[限定教导“-”]，则可实现稳定检测。

玻璃基板的检测(微妙检测的稳定化)

＜在恶劣环境下检测工件（减少灰尘引起的入光量衰减）＞

光纤部分如有灰尘或粉尘等附着，入光量则会减少。这种情况下，如定期使用[限定教导“-”]，则可实现稳定检测。

在恶劣环境下检测工件（减少灰尘引起的入光量衰减）

顺利做好生产安排的应用示例（外部自调谐/数据库切换）

通过可编程智能操作面板或开关输入信号，即可简单地更改数字光纤传感器的设定，做好生产线的生产安排。

● 外部教导
工件发生改变时，建议使用“全自动教导”，无需停止工件即可进行教导。

● 数据库切换
如事先将输出动作(L-ON/D-ON)和定时器动作等的设置登录到数字光纤传感器的数据库内，则可通过外部输入信号进行切换。※最多可登录3个文件。

＜教导输入＞

可实现以下几种类型的外部教导。［FX-305(P)的情况下，仅输出1可进行教导］
●全自动教导
●限定教导“−”
●限定教导“＋”
●2点教导

键盘锁设定输入

键盘锁用于防止操作人员的误操作，可设置或解除键盘锁。

数据库切换输入

切换3个通道的数据库，可一次性地进行载入和保存。

种类

商品构成

商品构成
（注1）：外部输入单元本体中不附带单触式电缆。请务必购买另售的单触式电缆。

规格

种类 NPN输入型 PNP输入型
型号 FX-CH2 FX-CH2-P
适用传感器 FX-301(P)(注2)、FX-305(P)
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗功率 600mW以下(所有指示灯亮灯时)
输入 Low：0〜+2V DC
流出电流0.5mA
输入阻抗约10kΩ
High：＋5V～＋V DC或开路 		High：+4V〜+V DC
流入电流0.5～3mA
输入阻抗约10kΩ
Low：0～＋0.6V DC或开路
电源指示灯 绿色LED(通电时亮灯)
通信工作指示灯 绿色LED
(载入时或者2点/限定教导时亮灯、保存时或者全自动教导时闪烁→亮灯)
耐
环
境
性 		使用环境温度 -10〜+55℃
(传感器连接台数4~7台：－10～＋50℃、
传感器连接台数8~16台：-10〜+45℃)
(但应无凝露和结冰)、保存时：-20〜+70℃
使用环境湿度 35〜85%RH、保存时：35〜85%RH
耐电压 AC 1,000V 1分钟 充电部整体•外壳之间
绝缘电阻 DC250V兆欧下20MΩ以上 充电部整体•外壳之间
耐振动 耐久10~150Hz 双振幅0.75mm X、Y、Z各方向2小时
耐冲击 耐久98ｍ/s2(约10G)　X、Y、Z各方向5次
材质 本体外壳：耐热ABS
连接方式 连接器连接式(注3)
配线长度 使用0.3mm2以上的电缆时全长最多可延长至10m
重量 本体重量：约20g、包装重量：约40g
附属品 CN-EP1(用于连接输入设备的连接器)(注3)：1个

(注1)：如测量条件中未指定，则使用环境温度=+20℃。
(注2)：仅升级后的FX-301(P)可使用。请勿用于升级前的FX-301(P)。升级后的FX-301(P)仅在单侧侧面印有“NAVI”。(参照下图)

(注3)：适用电线：0.08mm2(AWG28)～0.5mm2(AWG20)、电线包层外径φ1.5mm以下。
(注4)：不附带单触式电缆。请务必购买另售的单触式电缆。CN-73-C1(1m)、CN-73-C2(2m)、CN-73-C5(5m)

尺寸图

  • 单位mm

FX-CH2
FX-CH2-P

外部输入单元

FX-CH2 FX-CH2-P
