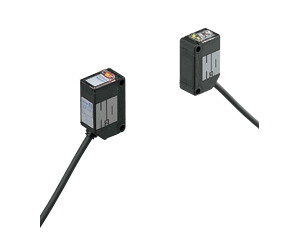

水检测传感器 EZ-10
- 可靠检测水.
- 产品型号：EZ-10系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
可靠检测水
|
 ※1
|
 ※2
|
| ※1 | EMC指定适用 |
|---|---|
| ※2 | Recognition认证 (5m电缆长度型除外) |
特点
穿透力强！
|
由于穿透力极强，不仅能穿透PFA制的油罐等半透明容器，而且还能穿透洗发液瓶等不透明容器，准确地检测内部的液体。 |
|
可紧贴安装
通过安装狭缝透光罩(另售)，可紧贴安装。从而更精确地检测液位。
备有连接器型
备有通过电缆式单触即可拆装的连接器型传感器。能简单快速地进行传感器的更换。
可选的输出操作
可选择入光时ON或遮光时ON工作。输出工作容易更改。

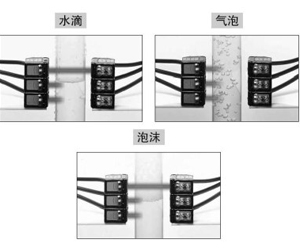

不受水滴、气泡、泡沫的影响！
|
保护构造IP67
其保护构造达到IP67。传感器遇到水也没关系。其安装支架为全不锈钢制，不会生锈。
注意： 请注意，如果传感器在工作时暴露在水中，它也许会检测水滴本身。
种类
| 注意： | 由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请购买另售的传感器安装支架(5个机型)。 |
|---|---|
| (注1)： | 根据容器或导管的厚度、材质、颜色等的不同，检测距离缩短。 |
| (注2)： |
产品的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。 (例)EZ-11的投光器：EZ-11P、EZ-11的受光器：EZ-11D |
5m电缆长度型、连接器型
备有5m电缆长度型(标准：2m)和连接器型(标准：电缆型)。
(无EZ-11-PN的5m电缆长度型。)
订购5m电缆长度型时，请在型号末尾加注“-C5”进行订购；订购连接器型时则在型号末
尾加注“-J”。
连接器型请另行购买连接电缆。
(例)EZ-11-PN的中继连接器型： EZ-11-PN-J
| 种类 | 型号 | 内容 | |
|---|---|---|---|
| 直线型 | CN-24E-C2 | 电缆长度2m |
0.2mm2 4芯单侧带连接器 橡皮电缆 外径φ3.7mm |
| CN-24E-C5 | 电缆长度5m | ||
| L型 | CN-24EL-C2 | 电缆长度2m | |
| CN-24EL-C5 | 电缆长度5m | ||
|
|
规格
| 种类 | NPN输出型 | PNP输出型 | |
| 型号 | EZ-11 | EZ-11-PN | |
| 检测距离 | 5m(无容器、管道时)(注2) | ||
| 检测物体 | φ12mm以上液体包括水及不透明体(注3) | ||
| 电源电压 | 12〜+24V DC±10％ 脉动P-P10％以下 | ||
| 消耗电流 | 投光器：25mA以下，受光器：25mA以下 | ||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V 之间) ・剩余电压：1.5V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时) |
PNP开路集电极晶体管 ・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之 间) ・剩余电压：1.5V以下(源电流为100mA时) 0.4V以下(源电流为16mA时) |
|
| 输出动作 | 可用切换开关选择入光时ON/遮光时ON | ||
| 短路保护 | 配备 | ||
| 反应时间 | 12ms以下 | ||
| 工作状态指示灯 | 橙色LED(输出ON时亮起)位于受光器上 | ||
| 稳定指示灯 | 绿色LED(稳定入光时、稳定遮光时亮起)位于受光器上 | ||
| 电源指示灯 | 橙色LED(通电时亮起)，位于投光器上 | ||
| 灵敏度调节器 | 配备持续可变调节器 | ||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS)(规格内容请参阅 P.1432 ) | |
| 使用环境温度 | 0〜+55℃(注意不可结露)、存储时：-30〜+70℃ | ||
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | ||
| 使用环境照明度 | 白炽灯：受光面照明度3,000R以下 | ||
| 耐电圧 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||
| 耐振动 | 频率10〜500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||
| 耐冲击 | 加速度500m/s2(约50G) X,Y和Z方向各3次 | ||
| 投光元件 | 红外线LED(调制式) | ||
| 材质 | 聚碳酸酯 | ||
| 电缆 | 0.2mm2 3芯(投光器：2芯)耐油橡皮电缆，长2m | ||
| 电缆延长 | 使用0.3mm2以上的电缆时，投光器和受光器的全长均可延长至 100m | ||
| 重量 | 本体重量：投光器 约45g、受光器 约50g | ||
| 附件 | 调整螺丝刀：1把 | ||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：根据容器或导管的厚度、材质、颜色等的不同，检测距离缩短。
(注3)：如果双侧安装狭缝透光罩，透光罩的尺寸表示为检测物体的最小尺寸。
尺寸图
- 单位mm
EZ-11
EZ-11-PN
传感器
|
EZ-11-J
EZ-11-PN-J
传感器
|
MS-CX2-1
传感器安装支架(另售)
|
安装图
带EZ-11(-PN)的受光器的安装图。
|
MS-CX2-2
传感器安装支架(另售)
|
|
MS-CX2-4
传感器安装支架(另售)
|
安装图
带EZ-11(-PN)的受光器的安装图。
|
MS-CX2-5
传感器安装支架(另售)
|
安装图
带EZ-11(-PN)的受光器的安装图。
|
MS-CX-3
传感器安装支架(另售)
|
安装图
带EZ-11(-PN)的受光器的安装图。
|
