管道安装式液面检测传感器[放大器内置] EX-F1
- 内置放大器的经济型液面检测传感器
- 产品型号：EX-F1系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸

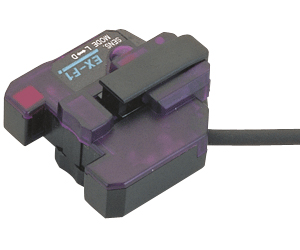

管道安装式液面检测传感器
|
![管道安装式液面检测传感器[放大器内置] EX-F1](http://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ex-f1/images/pic01.gif)
 ※1
|
| ※1 | EMC指定适用 |
|---|
特点
内置放大器、节省空间
内置放大器，无需分别设置放大器和检测头。可以节省空间。
清晰可见的工作状态指示灯
|
可以从任何角度，随时确认检测状态。 |
|

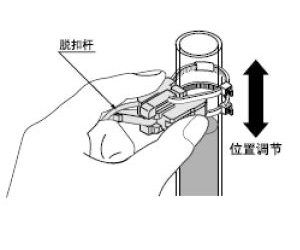

简单安装、轻松调节
|
使用扎带系于管道上，安装方便容易。需要再调节安装位置时，通过安装位置调节杆，无需剪断扎带，就可轻松进行再调整。 |
|
配备输出动作切换开关
通过开关可选择入光时ON/遮光时ON。即使管道里没有液体，但由于它能使输出处于ON或OFF状态，所以它对安装过程中的检测十分有用。
检 测 原 理
当管道是空的时，由于管壁和空气的折射率相差很大，光就经管内壁反射回到受光部。当管道中有液体时，由于管道和液体的折射率相差不大，光就通过管壁射入液体，不会反射到受光部。
|
|
种类
|
规格
| 种类 | 内置放大器、管道安装式 | |
| 型号 | EX-F1 | |
| 检测物体 | 液体(注2) | |
| 适用管道直径 |
外径φ6～φ13mm透明树脂管 [PFA(氟化树脂)或具有同等透明度的管，壁厚1mm](注3) |
|
| 电源电圧 | 12〜24V DC±10％ 脉动P-P10％以下 | |
| 消耗电流 | 30mA以下 | |
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时) |
|
| 输出动作 | 可用切换开关选择有液体时ON/无液体时ON | |
| 短路保护 | 配备 | |
| 反应时间 | 2ms以下 | |
| 工作状态指示灯 | 红色LED(输出ON时亮起) | |
|
环 境 性 能 |
使用环境温度(注4) | -10〜+55℃(注意不可结露、结冰)，存储时：-20〜+70℃ |
| 使用环境湿度 | 35〜85%RH，存储时：35〜85%RH | |
| 使用环境照明度 | 白炽灯：受光面照明度3,000lx以下 | |
| 耐电圧 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10〜150Hz 双振幅0.75mm X,Y和Z方向各2小时 | |
| 耐冲击 | 加速度100m/s2 (约10G) X,Y和Z方向各3次 | |
| 投光元件 | 红外线LED(调制式) | |
| 材质 | 外壳：聚碳酸酯，扎带：尼龙，防滑管：硅 | |
| 电缆 | 0.1mm2 3芯橡皮电缆，长1m | |
| 电缆延長 | 0.3mm2以上的电缆全长可延长至50m | |
| 重量 | 本体重量：约15g，包装重量：约60g | |
| 附件 | 扎带：2个，防滑管：2个 | |
(注1)： 无指定的测量条件为使用环境温度＝+20℃。
(注2)： 浑浊或高粘度的液体不能被稳定检测。
(注3)： 请勿使用非适用管道。采用玻璃制管道时，可能会因折射率不同而导致检测不稳定。敬请注意。
(注4)： 请将检测液体的温度控制在使用环境温度范围内。
尺寸图
- 单位mm
|
