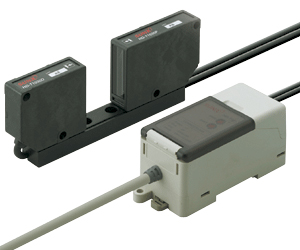

LED型晶圆校准传感器 HD-T1

  • 使用安全的LED光确保分辨率30µm下的高精度检测
  • 产品型号：HD-T1系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

使用安全的LED光确保分辨率30μm下的高精度检测

LED型晶圆校准传感器 HD-T1
CE※1
※1 EMC指定适用

特点

无需任何安全措施

使用安全的红色LED作为光源，无需任何繁杂的安全措施。无需使用激光时必备的保护罩，在美国使用时不需要符合FDA标准。

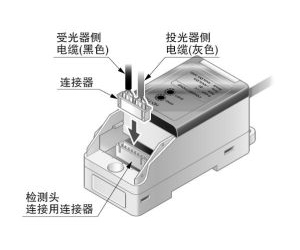

施工简便

使用ONE SHOT连接器将检测头与控制器连接。配线工时降至最低限度，维护轻松。

施工简便

低消耗电流70mA以下

检测头和控制器的总消耗电流为70mA以下。实现光电传感器同等的低功耗。

高分辨率30μm

虽然使用红色LED作为光源，但仍然具有激光传感器同样的高性能，因此可实现高精度检测。

无需光轴调整

投、受光部一体型，无需繁琐的光轴调整。并且，检测距离及检测宽度可以覆盖30mm的广阔区域，可对应各种不同尺寸的晶圆。

配备系数和偏移量调整功能

模拟输出(1～5V)除了系数调整功能之外，还具备方便的偏移调整功能，可在±0.5V的范围内转换模拟电压。

配备系数和偏移量调整功能

种类

检测头

检测头
(注1)： 出厂时固定于安装基座状态下的值。

控制器

检测头与控制器必须配套使用。

控制器

规格

检测头

型号 HD-T1030
适用控制器 HD-T1C
检测宽度 30mm(直线性按照28mm的宽度规定)
检测距离 30mm(固定)(注2)
环
境
性
能 		保护构造 IP40(IEC)
使用环境温度 0～+40℃(注意不可结露)，存储时：-20～+55℃
使用环境湿度 35～85%RH、存储时：35～85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下、荧光灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
耐冲击 加速度490m/s2(约50G)　X,Y和Z方向各3次
投光元件 红色LED(投光波峰波长：650nm)
受光元件 光电二极管
材质 本体外壳：PEI、前罩部：玻璃、安装基座：铝
电缆 耐热PVC电缆0.5m末端带连接器
重量 本体重量：约150g

(注1)： 无指定的测量条件为使用环境温度+20℃。
(注2)： 出厂时固定于安装基座状态下的值。

控制器

型号 HD-T1C
适用检测头 HD-T1030
电源电压 24V DC±10%　脉动P-P10%以下
消耗电流 70mA以下(含检测头)
模拟输出 模拟电压
・输出电压：1±0.5V(全遮光时)～5±0.5V(全入光时)
・输出阻抗：75Ω
反应时间 0.5ms以下(8V/ms以上)
分辨率 30μm(注2)
直线性 ±1.0%F.S.(检测位置中心的检测宽度28mm)(注3)
温度特性 ±0.1%F.S./℃(24±2℃) (注3)
量程调整功能 装备15圈无限制调节器，可调整模拟输出电压的量程
转移调整功能 装备15圈无限制调节器，可调整模拟输出电压的偏置
预热时间 30分以上
环
境
性
能 		保护构造 IP40(IEC)
使用环境温度 0～＋40℃(注意不可结露)，存储时：－20～＋70℃
使用环境湿度 35～85％RH，存储时：35～85％RH
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
耐冲击 频率490m/s2(约50G)　X,Y和Z方向各3次
材质 本体外壳：耐热ABS，连接器外罩部：耐热ABS，调节器外罩部：聚碳酸酯
电缆 0.22mm2 3芯耐热PVC电缆，长0.3m
电缆延长 0.3mm2以上的电缆全长可延长至3m
重量 本体重量：约85g

(注1)： 无指定的测量条件为使用环境温度+20℃。
(注2)： 分辨率为模拟输出的峰值～峰值距离换算值(20MHz以下带域)。
(注3)： 检测头和控制器组合后测定时的代表示例。

尺寸图

  • 单位mm

HD-T1030

检测头

HD-T1030

HD-T1C

控制器

HD-T1C
