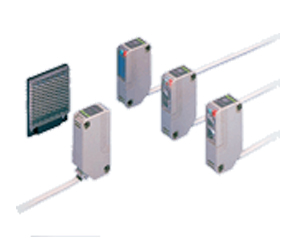

多电压电源・小型光电传感器[电源内置] NX5

  • 世界通用的标准传感器
  • 产品型号：NX5系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

世界通用的标准传感器

多电压电源・小型光电传感器[电源内置] NX5
CE※1 中国CCC※2
※1 低电压·EMC指定适用
※2 认证获得

特点

多电压电源

NX5系列可以在24～240V AC或12～240V DC的电压下操作，适用于全球所有的电源电压。

多电压电源

小型

多电压电源的传感器进深仅35mm。
(W18×H62×D35mm)

小型

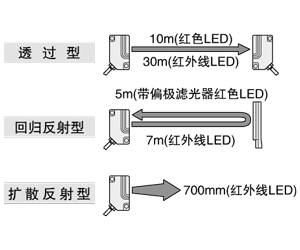

长距离检测

最适用于传送带和立体停车库。

长距离检测

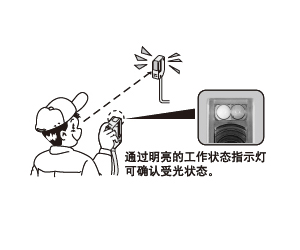

光轴调节简易

10m透过型和5m回归反射型采用了红色LED光源。
可通过目测投光光轴进行光轴对齐。

光轴调节简易

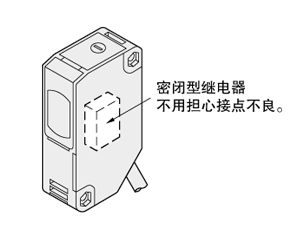

高可靠性

保护构造为IP66，少量灰尘和水滴不会对其产生影响。输出继电器采用封闭继电器。可有效防止排气进入。

高可靠性

防干扰功能

通过防干扰功能(透过型为防干扰滤光器)可贴近安装2个传感器。(30m透过型除外)

防干扰功能

种类

注：由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。
请从下页刊载的另售传感器安装支架(3种类型)中选择。
(注1)：回归反射型传感器的检测距离是相对于反射镜RF-230的数值。另外，检测距离表示反射镜的可设范围。检测物体的检测距离也可为0.1m以下。

(注2)：透过型的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。
(例)NX5-M10RA的投光器：NX5-M10RP、NX5-M10RA的受光器：NX5-M10RAD
(注3)：3)：NX5系列中备有“入光时ON型(型号末尾为A的型号)”和“遮光时(非入光时)ON型(型号末尾为B的型号)”。
以下型号的产品，若电源断开，输出继电器状态仍与检测物体时相同。(若电源线断线，输出动作仍可以和检测物体时相同)

5m电缆长度型

备有5m电缆长度型(标准：2m)。
请在型号末尾加注“-C5”进行订购。
(例) NX5-M10RA的5m电缆长度型为“ NX5-M10RA-C5”

附件

RF-230(反射镜)

RF-230

规格

种类 透过型
长距离
型号 NX5-
M10RA 		NX5-
M10RB 		NX5-
M30A 		NX5-
M30B
检测距离 10m 30m
检测物体 φ20mm以上的不透明体(注2) φ20mm以上的不透明体、
(完全遮光物体)(注2)
应差 -
重复精度
(垂直于检测轴) 		0.1mm以下 0.2mm以下
电源电压 24〜240V AC±10%或12〜240V DC±10% 脉动P-P10%以下
功耗 投光器：1VA以下、
受光器：2VA以下 		投光器：1.5VA以下、
受光器：2VA以下
输出 继电器接点1c
・开闭容量：250V AC 1A(电阻负荷)
30V DC 2A(电阻负荷)
・电子寿命：50万次以上(DC额定负载、开关频率3,600次/小时)
10万次以上(AC额定负载、开关频率3,600次/小时)
・机械寿命：1亿次以上(开关频率36,000次/小时)
输出
动作 		入光时ON 遮光时ON 入光时ON 遮光时ON
反应时间 10ms以下
工作状态指示灯 红色LED(输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
电源指示灯 - 红色LED
(通电时亮起)
灵敏度调节器 配备持续可变调节器 -
自动防
干扰功能 		(使用另售的防干扰滤光器) -
环
境
性
能 		保护构造 IP66(IEC)、防水型(JIS)
使用环境
温度 		-20〜+55℃(注意不可结露、结冰)(注3)、存储时：-30〜+70℃
使用环境
湿度 		35〜85%RH、存储时：35〜85%RH
使用环境
照明度 		白炽灯：受光面照明度3,500lx以下
耐电压 电源与输出端子之间：AC1,500V 1分钟，继电器接点端子之间：AC1,000V 1分钟
绝缘电阻 电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V的高阻表
耐振动 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时
耐冲击 频率500m/s2 (约50G) X,Y和Z方向各3次
投光元件 红色LED
(调制式) 		红外线LED
(调制式)
投光
波峰
波长 		660nm 880nm
材质 外壳：聚碳酸酯，透镜：聚碳酸酯、
外罩：聚碳酸酯，前罩(仅限回归反射型) ：丙烯
电缆 0.3mm25芯(透过型投光器：2芯)橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量：
约100g(受光器:约140g) 		本体重量：
约125g(受光器:约140g)
附件 调整螺丝刀：1把 -

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：：如果安装狭缝透光罩(另售)，也能检测到3×6mm的小型物体。
(注3)：如果传感器要在环境温度-15℃以下使用，请与经销商联系。

种类 回归反射型 扩散反射型
带偏极滤光器 长距离
型号 NX5-
PRV
M5A 		NX5-
PRV
M5B 		NX5-
RM7A 		NX5-
RM7B 		NX5-
D700A 		NX5-
D700B
检测距离 0.1〜5m
(注2) 		0.1〜7m(注2) 700mm(注3)
检测物体 φ50mm以上的不透明体、
半透明体、
镜面体(注2) 		φ50mm以上的不透明体、
半透明体(注2) 		不透明体、
半透明体、
透明体
应差 - 动作距离的15%以下(注3)
重复精度
(垂直于检测轴) 		0.2mm以下 0.3mm以下
电源电压 24〜240V AC±10%或12〜240V DC±10% 脉动P-P10%以下
功耗 2VA以下
输出 继电器接点1c
・开闭容量：250V AC 1A(电阻负荷)
30V DC 2A(电阻负荷)
・电子寿命：50万次以上(DC额定负载、开关频率3,600次/小时)
10万次以上(AC额定负载、开关频率3,600次/小时)
・机械寿命：1亿次以上(开关频率36,000次/小时)
输出
动作 		入光时ON 遮光时ON 入光时ON 遮光时ON 入光时ON 非入光时ON
反应时间 10ms以下
工作状态指示灯 红色LED(输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
电源指示灯 -
灵敏度调节器 配备持续可变调节器 - 配备持续可变调节器
自动防
干扰功能 		配备(2台传感器可紧贴安装)
环
境
性
能 		保护
构造 		IP66(IEC)、防水型(JIS)
使用
环境
温度 		-20〜+55℃(注意不可结露、结冰)(注4)、存储时：-30〜+70℃
使用
环境
湿度 		35〜85%RH、存储时：35〜85%RH
使用
环境
照明度 		白炽灯：受光面照明度3,500lx以下
耐
电压 		电源与输出端子之间：AC1,500V 1分钟，继电器接点端子之间：AC1,000V 1分钟
绝缘
电阻 		电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V的高阻表
耐
振动 		频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时
耐
冲击 		频率500m/s2 (约50G) X,Y和Z方向各3次
投光元件 红色LED
(调制式) 		红外线LED
(调制式)
投光
波峰
波长 		660nm 880nm
材质 外壳：聚碳酸酯，透镜：聚碳酸酯、
外罩：聚碳酸酯，前罩(仅限回归反射型) ：丙烯
电缆 0.3mm2 5芯(透过型投光器：2芯)橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量：约140g
附件 RF-230(反射镜)：1个
调整螺丝刀：1把 		RF-230(反射镜)：1个 调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230的数值。另外，检测距离表示反射镜的可设范围。检测物体的检测距离也可为0.1m以下。

(注3)：扩散反射型传感器的检测距离与应差是相对于白色无光泽纸(200×200mm)的数值。
(注4)：如果传感器要在环境温度-15℃以下使用，请与经销商联系。

尺寸图

  • 单位mm

NX5-M10RA NX5-M30A
NX5-M10RB NX5-M30B

传感器

NX5-M10RA NX5-M30A NX5-M10RB NX5-M30B
(注1)：NX5-M30□投光器上配备电源指示灯(红色)。
(注2)：NX5-M30□上不配备。
(注3)：投光器上没有配备。

NX5-PRVM5A NX5-RM7A
NX5-PRVM5B NX5-RM7B

传感器

NX5-PRVM5A NX5-RM7A NX5-PRVM5B NX5-RM7B
(注1)：NX5-RM7□上不配备。

NX5-D700A
NX5-D700B

传感器

NX5-D700A NX5-D700B

RF-230

反射镜(回归反射型传感器附带)

RF-230
材质：丙烯(反射镜)
ABS(基座)

RF-220

反射镜(另售)

RF-220
材质：丙烯(反射镜)
ABS(基座)

RF-210

反射镜(另售)

RF-210
材质：丙烯(反射镜)
ABS(基座)
M3(长8mm)带垫圈螺丝2个、
螺母2个

RF-11

反射带(另售)

RF-11
材质：丙烯

RF-12

反射带(另售)

RF-12
材质：软质PVC

MS-NX5-1

传感器安装支架(另售)

MS-NX5-1
材质：SPCC(光泽镀锌)
M4(长25mm)带垫圈螺丝2个、
M4螺母2个

安装图
NX5-M10R□受光器的安装图。

MS-NX5-1

MS-NX5-2

传感器安装支架(另售)

MS-NX5-2
材质：SPCC(光泽镀锌)
M4(长25mm)带垫圈螺丝2个、
M4螺母2个

安装图
NX5-M10R□受光器的安装图。

MS-NX5-2

MS-NX5-3

传感器安装支架(另售)

MS-NX5-3
材质：SPCC(光泽镀锌)
M4(长25mm)带垫圈螺丝2个、
M4螺母2个

安装图
X5-M10R□受光器的安装图。

MS-NX5-3

MS-RF21-1

RF-210用反射镜安装支架(另售)

MS-RF21-1
材质：SUS304
M3(长12mm)带垫圈螺丝2个

安装图

MS-RF21-1

MS-RF22

RF-220用反射镜安装支架(另售)

MS-RF22
材质：SPCC(光泽镀锌)
M3(长8mm)带垫圈螺丝2个

安装图

MS-RF22

MS-RF23

F-230用反射镜安装支架(另售)

MS-RF23
材质：SPCC(光泽镀锌)
M4(长10mm)带垫圈螺丝2个

安装图

MS-RF23
