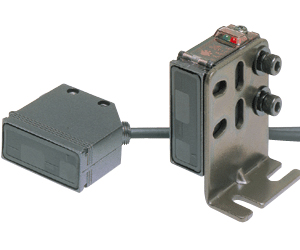

距离設定反射型光电传感器[放大器内置] RX-LS200

  • 采用光学测距，无论黑色或白色都以固定距离检测
  • 产品型号：RX-LS200 系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

采用光学测距，无论黑色或白色都以固定距离检测

距离設定反射型光电传感器[放大器内置] RX-LS200
CE※1
※1 EMC指令

■CE标志适用的使用条件
>>详细信息English page

特点

不易受颜色影响

物体的颜色或尺寸不影响检测效果的距离设定反射型。

防水构造IP67(IEC标准)

最适用于沾水的生产线及用水冲洗的生产线。
注： 检测中沾水时，有时会检测水滴。

牢固

牢固的外壳是由“锌压铸件”制成。

高速反应 1ms

能应用于高速流水线。

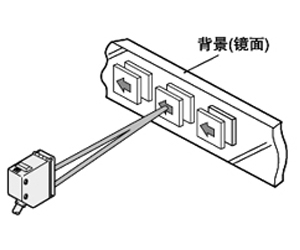

不易受背景的影响

因为采用距离设定反射型，因此不检测设定距离后面的背景。
(背景物体为镜面体时，则需改变传感器角度。

不易受背景的影响

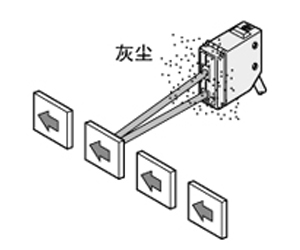

不受灰尘的影响

因与入光量没有关系，检测性能不太受灰尘的影响。

不受灰尘的影响

种类

5m电缆长度型

NPN输出型中备有5m电缆长度型(标准长度为3m)。
型号： RX-LS200-C5

附件

MS-RX-1(传感器安装支架)

MS-RX-1
附带2个M4内六角带垫圈螺栓(长16mm)

规格

种类 距離設定反射型
NPN输出 PNP输出
型号 RX-LS200 RX-LS200-P
检测距离 50〜200mm(50×50mm白色无光泽纸)
应差 动作距离的10%以下(50×50mm白色无光泽纸)
重复精度 沿检测轴：1mm以下、垂直于检测轴：0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 40mA以下
输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：1.5V以下
(流入电流为100mA时)
0.4V以下
(流入电流为16mA时) 		PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出-+V間)
・剩余电压：1V以下
(源电流为100mA时)
0.4V以下
(源电流为16mA时)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备 -
反应时间 1ms以下
工作状态指示灯 红色LED(输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
距离设定调节器 配备机械式2圈调节器
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25〜+60℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,500lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时
耐冲击 频率500m/s2 (约50G) X,Y和Z方向各3次
投光元件 红外线LED(投光波峰波长：880nm、调制式)
材质 外壳：锌压铸件
显示罩：聚醚砜
透镜：聚碳酸酯
电缆 0.15mm2 3芯耐油·耐冷热橡皮电缆，长3m
电缆延长 0.3mm2以上的电缆全长可延长至100m
重量 本体重量：约85g
附件 MS-RX-1(传感器安装支架)：1个、调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

尺寸图

  • 单位mm

RX-LS200
RX-LS200-P

传感器

RX-LS200 RX-LS200-P

PT-RX500
PT-RX1000

保护管(另售)

PT-RX500 PT-RX1000

MS-RX-1

传感器安装支架(附带)

MS-RX-1
材质：SPCC
M4(长16mm)内六角带垫圈螺栓2个

安装图
