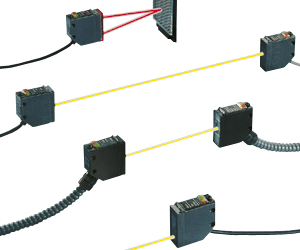

牢固型光电传感器[放大器内置] RX

  • 由压铸锌合金制成的牢固型光电传感器
  • 产品型号：RX系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

由压铸锌合金制成的牢固型光电传感器

牢固型光电传感器[放大器内置] RX
CE※1
※1 EMC指令 (RX2、RX4除外)

特点

防水

其保护构造达到IP67(IEC)，传感器可以用水冲洗。安装该传感器的设备也可用水冲洗。
注：但是，请注意如果传感器在工作时暴露在水中，它也许会检测水滴本身。

投光停止输入

在启动前，工作检测很方便。(RX2型除外)
传感器工作检测是通过反复中断投光与确定相应输出变化而进行的。

投光停止输入

牢固

牢固的外壳是由“锌压铸件”制成。

自动防干扰功能 [回归反射型/扩散反射型]

因其具有自动防干扰功能，2个传感器可并排安装。(RX2型除外)

自动防干扰功能 [回归反射型/扩散反射型]

通用型/RX

・通用型

通用型/RX

直流双线式 [RX2]

・配线成本减少1/3
配线由原来的3根变为2根。

・电源消耗：降至1/30以下
消耗电流：1mA以下。
可使用最小规格的电源单元，不需要用传感器的附加电源。

耐用型 [RX4]

・耐油
恶劣环境下也可放心使用。

耐用型/RX4

种类

(注1)：回归反射型传感器的检测距离是相对于反射镜RF-230的数值。而且，RX-PRVM3、RX-RVM5、RX2-PRVM2的检测距离是反射镜可以设定的范围。检测物体的检测距离也可为0.1m以下。

(注2)：透过型的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。
(例)RX-M10的投光器：RX-M10P、RX-M10的受光器：RX-M10D

5m电缆长度型

RX型和RX2型备有5m电缆长度型(标准：2m)。(RX-500G除外)
请在型号末尾加注“-C5”进行订购。
(例) RX-M10的5m电缆长度型为“ RX-M10-C5”

附件

MS-RX-1(传感器安装支架)
MS-RX-2(传感器安装支架)
PT-RX4-1(耐油保护管：1m)
PT-RX4-2(耐油保护管：2m)
PT-RX4-4(耐油保护管：4m)
RF-230(反射镜)

MS-RX-1

PT-RX4-1
M4(长16mm)内六角
带垫圈螺栓2个

MS-RX-2

PT-RX4-2
M4(长16mm)内六角
带垫圈螺栓2个

RF-230

RF-230

规格

通用型

种类 透过型
红外线 红色 绿色
长距离
型号 RX-M10 RX-M50 RX-M2R RX-500G
检测距离 10m 50m 2m 500mm
检测物体 φ10mm以上的不透明体(注4)
应差 -
重复精度
(垂直于检测轴) 		0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 投光器：20mA以下(RX-M50：25mA以下)、
受光器：25mA以下
检测输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(检测输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
自诊断输出 NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(自诊断输出和0V之间)
・剩余电压：1.5V以下(流入电流为50mA时)
1V以下(流入电流为16mA时)
输出动作 不稳定检测状态下ON
短路保护 -
反应时间 1ms以下
投光停止功能 配备
工作状态指示灯 红色LED(检测输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
投光指示灯 红色LED(投光时亮起)
灵敏度调节器 配备持续可变调节器
自动防
干扰功能 		-
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境
温度 		-25〜+60℃(注意不可结露、结冰)、
存储时：-30〜+70℃
使用环境
湿度 		35〜85%RH、存储时：35〜85%RH
使用环境
照明度 		白炽灯：受光面照明度3,500lx 以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　X,Y和Z方向各2小时
耐冲击 频率500m/s2(约50G)　X,Y和Z方向各3次
投光元件
(调制式) 		红外线LED 红色LED 绿色LED
投光波峰
波长 		880nm 680nm 570nm
材质 外壳：锌压铸件，显示罩：聚醚砜
透镜：聚碳酸酯(回归反射型为丙烯)
电缆 投光器：0.15mm2 3芯耐油·耐冷热橡皮电缆，长2m
受光器：0.15mm2 4芯耐油·耐冷热橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根
重量 本体重量：投光器和受光器各约70g(RX-M50各约75g)
附件 MS-RX-1(传感器安装支架)：
投光用、受光用2个1套
调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：如果RX-M10上安装狭缝透光罩(另售)，也能检测到0.5×5mm的小型物体。

种类 回归反射型 扩散反射型
红色
(带偏极滤光器) 		红外线
(长距离) 		红外线 红色
型号 RX-
PRVM3 		RX-
RVM5 		RX-
D700 		RX-
D200R
检测距离 0.1〜3m
(注2) 		0.1〜5m
(注2) 		700mm
(注3) 		200mm
(注3)
检测物体 φ50mm以上的
不透明体、
半透明体、
镜面体
(注2)(注5) 		φ50mm以上的
不透明体、
半透明体
(注2)(注5) 		不透明体、
半透明体、
透明体(注5)
应差 - 动作距离的15%以下(注3)
重复精度
(垂直于检测轴) 		1mm以下 0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 40mA以下
检测输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(检测输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
自诊断输出 NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(自诊断输出和0V之间)
・剩余电压：1.5V以下(流入电流为50mA时)
1V以下(流入电流为16mA时)
输出动作 不稳定检测状态下ON
短路保护 -
反应时间 1ms以下
投光停止功能 配备
工作状态指示灯 红色LED(检测输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
投光指示灯 -
灵敏度调节器 配备持续可变调节器
自动防
干扰功能 		配备(2台传感器可紧贴安装)
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境
温度 		-25〜+60℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境
湿度 		35〜85%RH、存储时：35〜85%RH
使用环境
照度 		白炽灯：受光面照明度3,500lx 以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　X,Y和Z方向各2小时
耐冲击 频率500m/s2(约50G)　X,Y和Z方向各3次
投光元件
(调制式) 		红色LED 红外线LED 红色LED
投光波峰
波长 		680nm 880nm 680nm
材质 外壳：锌压铸件，显示罩：聚醚砜、
透镜：聚碳酸酯(回归反射型为丙烯)
电缆 0.15mm2 5芯耐油·耐冷热橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量：约75g
附件 MS-RX-1
(传感器安装支架)：1个
RF-230(反射镜)：1个
调整螺丝刀：1把 		MS-RX-1(传感器安装支架)：
1个
调整螺丝刀：
1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230的数值。而且，RX-PRVM3、RX-RVM5的检测距离是反射镜可以设定的范围。
检测物体的检测距离也可为0.1m以下。

(注3)：扩散反射型传感器的检测距离与应差是相对于白色无光泽纸(200×200mm)的数值。
(注4)：如果RX-M10上安装狭缝透光罩(另售)，也能检测到0.5×5mm的小型物体。
(注5)：使用前，请务必通过实际检测进行确认。

直流双线式

种类 透过型 回归反射型
(带偏极滤光器) 		扩散反射型
型号 RX2-M5 RX2-PRVM2 RX2-D300
检测距离 5m 0.1〜2m(注2) 300mm(注3)
检测物体 φ10mm以上的不透明体
(注4) 		φ50mm 以上的不透明体、半透明体、镜面体
(注2)(注5) 		不透明体、半透明体、
透明体(注5)
应差 − − 动作距离的15%以下
(注3)
重复精度
(垂直于检测轴) 		0.5mm以下 1mm以下 0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 投光器：8mA以下、
受光器：0.8mA以下
(注6) 		1mA以下(注6)
检测输出 无触点直流双线式
・负载电流： 5〜100mA
・剩余电压：4V以下(注7)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
反应时间 3ms以下
工作状态指示灯 红色LED(输出ON时亮起)
稳定指示灯 绿色LED(入光时ON模式：稳定入光时亮起、
非入光时ON模式：稳定非入光时亮起)
投光指示灯 红色LED(投光时亮起) -
灵敏度调节器 配备持续可变调节器
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -20〜+60℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,500 lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　X,Y和Z方向各2小时
耐冲击 频率500m/s2(约50G)　X,Y和Z方向各3次
投光元件 红外线LED(调制式) 红色LED(调制式) 红外线LED(调制式)
投光波峰波长 880nm 680nm 890nm
材质 外壳：锌压铸件，显示罩：聚醚砜、
透镜：聚碳酸酯(RX2-PRVM2 ：丙烯)
电缆 0.15mm2 2芯耐油·耐冷热橡皮电缆，长2m
电缆延长 -(注7)
重量 本体重量：
投・受光器各约70g 		本体重量：
约75g 		本体重量：
约70g
附件 MS-RX-1
(传感器安装支架)：
投光用、受光用2个1套
调整螺丝刀：1把 		MS-RX-1
(传感器安装支架)：1个
RF-230(反射镜)：
1个
调整螺丝刀：1把 		MS-RX-1
(传感器安装支架)：1个
调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：RX2-PRVM2的检测距离和检测物体是相对于反射镜RF-230的数值。另外，检测距离表示反射镜的可设范围。
检测物体的检测距离也可为0.1m以下。

(注3)：RX2-D300的检测距离与应差是相对于白色无光泽纸(200×200mm)的数值。
(注4)：如果安装狭缝透光罩(另售)，也能检测到0.5×5mm的小型物体。
(注5)：使用前，请务必通过实际检测进行确认
(注6)：当输出处于OFF时为泄漏电流。
(注7)：当电缆延长时，剩余电压会根据使用的电缆类型而增加，请校验延长电缆时的剩余电压。

耐用型

种类 透過型
电缆长2m 电缆长3m 电缆长5m
型号 RX4-M5 RX4-M5-C3 RX4-M5-C5
检测距离 5m
检测物体 φ10mm以上的不透明体
重复精度
(垂直于光轴) 		0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 投光器： 20mA以下、受光器： 25mA以下
检测输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(检测输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时))
输出动作 可用切换开关选择入光时ON/遮光时ON
短路保护 配备
自诊断输出 NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(自诊断输出和0V之间)
・剩余电压：1.5V以下(流入电流为50mA时)
1V以下(流入电流为16mA时)
输出动作 不稳定检测状态下ON
短路保护 -
反应时间 1ms以下
投光停止功能 配备
工作状态指示灯 红色LED(检测输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定遮光时亮起)
投光指示灯 红色LED(投光时亮起)
灵敏度调节器 配备持续可变调节器
环
境
性
能 		保护构造 IP67(IEC)、IP67g(JEM)、防渗漏型(JIS)
使用环境温度 -25〜+60℃(注意不可结露、结冰)、
存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,500 lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10～500Hz　双振幅1.5mm(MAX.10G)　X,Y和Z方向各2小时
耐冲击 耐久500m/s2(约50G)　X,Y和Z方向各3次
投光元件 红外线LED(投光波峰波长：880nm、调制式)
材质 外壳：锌压铸件(氟化树脂涂层)、
显示罩：聚醚砜、
透镜部：聚芳酯，保护管外壳：耐油PVC
电缆 0.15mm2 4芯(投光器：3芯)耐油·耐冷热橡皮电缆
保护管
长度 		1m 2m 4m
电缆延长 使用0.3mm2以上的电缆时，投光器和受光器的全长均可延长至100m
重量 本体重量：
投光器和受光器各约175g 		本体重量：
投光器和受光器各约265g 		本体重量：
投光器和受光器各约495g
付件 MS-RX-2(传感器安装支架) ：投光用、受光用2个1套、
调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

尺寸图

  • 单位mm

RX-M10 RX-M2R
RX-500G RX2-M5

传感器

RX-M10 RX-M2R RX-500G RX2-M5
(注1)：投光器上没有配备。
(注2)：是透过型传感器投光器上的投光指示灯(红色)。

RX-M50

传感器

RX-M50
(注1)：投光器上没有配备。
(注2)：是透过型传感器投光器上的投光指示灯(红色)。

RX4-M5□

传感器

RX4-M5□
(注1)：投光器上没有配备。
(注2)：是透过型传感器投光器上的投光指示灯(红色)。
(注3)：使用RX4-M5-C3的情况。RX4-M5为1m，RX4-M5-C5为4m。

RX-PRVM3 RX-PRV500
RX-RVM5 RX2-PRVM2

传感器

RX-PRVM3 RX-PRV500 RX-RVM5 RX2-PRVM2

RX-D700 RX-D200R
RX2-D300

传感器

RX-D700 RX-D200R RX2-D300

MS-RX-1

安装图

MS-RX-1

RX-D700的安装图。
传感器安装支架(RX-□、RX2-□附带)

MS-RX-1
材质：SPCC
M4(长16mm)内六角带垫圈螺栓

MS-RX-2

安装图

MS-RX-2

RX4-M5的安装图。

传感器安装支架(RX4-□附带)

MS-RX-2
材质：SPCC
M4(长16mm)内六角带垫圈螺栓2本付属

PT-RX500
PT-RX1000

保护管(另售)

PT-RX500 PT-RX1000
