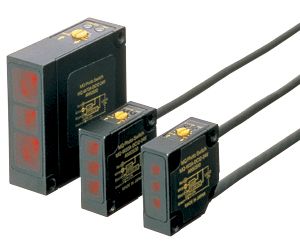

三眼距离設定反射型光电传感器[放大器内置] MQ-W

  • 采用3光轴距离设定方式，以一定距离检测对象物体
  • 产品型号：MQ-W系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

采用3光轴距离设定方式，以一定距离检测对象物体

三眼距离設定反射型光电传感器[放大器内置] MQ-W

特点

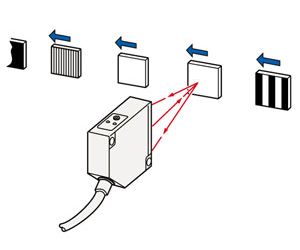

不易受颜色影响

采用距离设定式，无论黑或白均可以几乎等同的距离进行检测。
因此，对于混有扩散反射型难以检测的黑色物体或混色物体，都可逐个检测。
(背景物体为镜面体时，则需改变传感器角度。)

不易受颜色影响

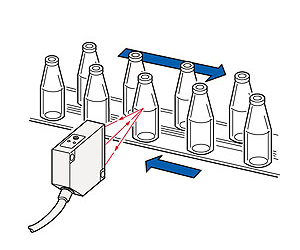

不易受背景物体的影响

采用距离设定式，几乎不会受到比预先设定的检测区域更远物体的影响。
因此，即使背景处有其他运行的机器或有人经过都不会引起动作异常。

不易受背景物体的影响

不受透镜污染影响

检测入射角而非入光量的大小，因此，即使透镜表面因灰尘、粉尘等而有些脏污，动作区域也几乎无任何变化。此外，由于检测入射角，因此可按一定距离稳定检测接近的物体。

新增可视光型、低应差型

可视光型
可看着光点对齐光轴。

低应差型
ON/OFF的应差减半。(与本公司以往产品相比)
检测精度进一步提高！

可视光型

小巧紧凑

内置放大器，实现了W32×H32×D12.6mm的小型规格。(检测距离40mm·200mm型)
此外，采用对角安装，横向、纵向均可安装。

种类

规格

种类 三眼距离設定反射型
40mm型
可视光 低应差
基本型号 MQ-W
3A□ 		MQ-W
3AR□ 		MQ-W
N3A□
检测距离(额定) 40mm(10×10mm白色无光泽纸)
设定距离(最佳) 20〜40mm(10×10mm白色无光泽纸)
检测物体 不透明体、半透明体
应差
(注2) 		动作距离的10%以下
(使用标准检测物体) 		动作距离的5%以下
(使用标准检测物体)
电源电压 9.6〜30V DC
消耗电流 30mA以下
输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：1.2V(流入电流为100mA时)
输出动作 通过控制输入的处理选择入光时ON/非入光时ON
反应时间 2ms以下(反应频率250Hz以上)
工作状态指示灯 红色LED(入光时亮起)
稳定指示灯 红色LED(稳定检测时亮起)
距离设定
调节器 		配备持续可变调节器
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-25〜+55℃
使用环境湿度 85%RH以下、存储时：85%RH以下
使用环境照明度 白炽灯：受光面照明度10,000 lx以下
耐电压 AC500V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动 频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击 加速度1,000m/s2(约100G) X,Y和Z方向各6次
投光元件 红外线LED
(调制式) 		红色LED
(调制式) 		红外线LED
(调制式)
材质 外壳：锌压铸件
电缆 4芯电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m
附件 安装支架：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：应差为采用检测距离(额定)时的值。标准检测物体为检测距离(额定)中刊载的白色无光泽纸。

种类 三眼距离設定反射型
200mm型
可视光 低应差
基本型号 MQ-W
20A□ 		MQ-W
20AR□ 		MQ-W
N20A□
检测距离(额定) 200mm(20×20mm白色无光泽纸)
设定距离(最佳) 40〜200mm(20×20mm白色无光泽纸)
检测物体 不透明体、半透明体
应差
(注2) 		动作距离的20%以下
(使用标准检测物体) 		动作距离的10%以下
(使用标准检测物体)
电源电压 9.6〜30V DC
消耗电流 30mA以下
输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下
・剩余电压：1.2V(流入电流为100mA时)
输出动作 通过控制输入的处理选择入光时ON/非入光时ON
反应时间 2ms以下(反应频率250Hz以上)
工作状态指示灯 红色LED(入光时亮起)
稳定指示灯 红色LED(稳定检测时亮起)
距离设定
调节器 		配备持续可变调节器
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-25〜+55℃
使用环境湿度 85%RH以下、存储时：85%RH以下
使用环境照明度 白炽灯：受光面照明度10,000 lx以下
耐电压 AC500V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动 频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击 加速度1,000m/s2(约100G) X,Y和Z方向各6次
投光元件 红外线LED
(调制式) 		红色LED
(调制式) 		红外线LED
(调制式)
材质 外壳：锌压铸件
电缆 4芯电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m
附件 安装支架：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：应差为采用检测距离(额定)时的值。标准检测物体为检测距离(额定)中刊载的白色无光泽纸。

种类 三眼距离設定反射型
700mm型
低应差
基本型号 MQ-W
70A□ 		MQ-WN
70A□
检测距离(额定) 700mm(75×75mm白色无光泽纸)
设定距离(最佳) 200〜700mm(75×75mm白色无光泽纸)
检测物体 不透明体、半透明体
应差
(注2) 		动作距离的
20%以下
(使用标准检测物体) 		动作距离的
10%以下
(使用标准检测物体)
电源电压 9.6〜30V DC
消耗电流 30mA以下
输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下
・剩余电压：1.2V(流入电流为100mA时)
输出
動作 		通过控制输入的处理选择入光时ON/非入光时ON
反应时间 2ms以下(反应频率250Hz以上)
工作状态指示灯 红色LED(入光时亮起)
稳定指示灯 红色LED(稳定检测时亮起)
距离设定
调节器 		配备持续可变调节器
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、
存储时：-25〜+55℃
使用环境湿度 85%RH以下、存储时：85%RH以下
使用环境照明度 白炽灯：受光面照明度10,000 lx以下
耐电压 AC500V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动 频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击 加速度1,000m/s2(约100G) X,Y和Z方向各6次
投光元件 红外线LED
(调制式)
材质 外壳：锌压铸件
电缆 4芯电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m
附件 安装支架：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：应差为采用检测距离(额定)时的值。标准检测物体为检测距离(额定)中刊载的白色无光泽纸。

尺寸图

  • 单位mm

MQ-W3□
MQ-WN3□

传感器

MQ-W3□ MQ-WN3□

附带安装支架的安装图

MQ-W3□ MQ-WN3□

MQ-W20□
MQ-WN20□

传感器

MQ-W20□ MQ-WN20□

附带安装支架的安装图

MQ-W20□ MQ-WN20□

MQ-W70□
MQ-WN70□

传感器

MQ-W70□ MQ-WN70□

附带安装支架的安装图

MQ-W70□ MQ-WN70□
