圆柱形光电传感器 CY-100
- 产品种类齐全
- 产品型号：CY-100系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
产品种类齐全
|
 ※1
|
 ※2
|
| ※1 | EMC指定适用 |
|---|---|
| ※2 | Listing (仅限2米电缆长度型) |

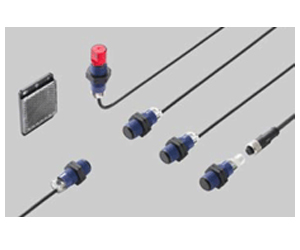

特点
• 产品种类齐全
类型: 标准型 侧视型
连接器：2 m电缆长度型 M12连接器型
• 可提供灵敏度可调的扩散反射型传感器。
• M18螺纹尺寸，方便安装。
• 保护构造为IP67，坚固耐用。
• 可提供方便易用的通用传感器安装支架。
种类
2m电缆长度型
|
M12连接器型
也可提供M12连接器型。
订购该类型产品时，请认准M12连接器型的型号中的“-Z”。
(例)CY-111A-P的M12连接器型的型号为“CY-111A-P-Z”。
回归反射型的型号为CY-19□-P-Y。
M12连接器型的型号为CY-19□-P-Z-Y。
|
|
连接电缆(透过型需2根电缆。)
|
|
|
规格
| 类型 | 透过型 | ||
|---|---|---|---|
| 标准型 | 侧视型 | ||
| 型号 | 入光时ON | CY-111A□ | CY-111VA□ |
| 遮光时ON | CY-111B□ | CY-111VB□ | |
| 检测范围 | 15 m | ||
| 检测物体 | ø18 mm以上的不透明的物体(投光器与受光器之间的设定距离：15 m) | ||
| 应差 | - | ||
| 电源电压 | 12～24 V DC±10 %，脉动(P-P)：10 %以下 | ||
| 消耗电流 |
投光器: 35 mA以下 受光器: 35 mA以下 |
||
| 输出 |
NPN开路集电极晶体管 • 最大流入电流: 100 mA • 外加电压: 24 V DC以下(输出和0 V之间) • 残余电压: 1.5 V以下 PNP开路集电极晶体管 • 最大源电流：100 mA • 外加电压：24 V DC以下(输出和+V之间) • 残余电压: 1.5 V以下 |
||
| 使用类别 | DC-12或DC-13 | ||
| 短路保护 | 配备 | ||
| 反应时间 | 1 ms以下 | ||
| 测试输入(发射中止)功能 | 配备 | ||
| 动作指示灯 |
黄色LED指示灯(输出ON时亮起) 透过型位于受光器上 |
||
| 电源指示灯 | 绿色LED(通电时亮起)，位于投光器上 | ||
| 污染度 | 3 (工业环境) | ||
| 保护构造 | IP67 (IEC) | ||
| 使用环境温度 |
–25 ～ +55 °C (注意不可结露、结冰)，存储时：–40 ～ +70 °C |
||
| 使用环境湿度 | 50 % RH (70 ℃时) | ||
| 使用环境照明度 | 白炽灯：受光面的照度为5000 ℓx以下 | ||
| EMC | EN 60947-5-2 | ||
| 耐电压 | 在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟 | ||
| 耐振动 | 在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时 | ||
| 耐冲击 | 在X、Y和Z各方向上可承受加速度为294 m/s2(约30 G)的冲击三次 | ||
| 投光元件 | 红外线LED(调制式) | ||
| 投光波峰波长 | 890 nm 0.04 mil | ||
| 材质 | 外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：PMMA | ||
| 电缆 | 0.44 mm2 3芯 硬质橡胶绝缘电缆，长度为2 m | ||
| 电缆延长 | 可用0.34 mm2或更粗的电缆延长到10 m(对于透过型， 投光器和受光器电缆均可延长)。 | ||
|
净重 (注5) |
2m电缆长度型 | 投光器/受光器: 约65g | 投光器/受光器: 约70g |
| M12连接器型 | 投光器/受光器: 约15g | 投光器/受光器: 约20g | |
| 附件 | 螺母:4个 | ||
| 类型 | 回归反射型 | ||||
|---|---|---|---|---|---|
| 带偏极滤光器 | |||||
| 标准型 | 侧视型 | 标准型 | 侧视型 | ||
| 型号 | 入光时ON | CY-192A□ | CY-192VA□ | CY-191A□ | CY-191VA□ |
| 遮光时ON | CY-192B□ | CY-192VB□ | CY-191B□ | CY-191VB□ | |
| 检测范围 | 4m (注2) | 2m(注2) | |||
| 检测物体 | ø50 mm以上的不透明、半透明或者透明体(注2, 4) | ø50 mm以上的不透明、半透明、透明体或者镜面体(注2, 4) | |||
| 应差 | - | ||||
| 电源电压 | 12～24 V DC±10 %，脉动(P-P)：10 %以下 | ||||
| 消耗电流 | 35 mA以下 | ||||
| 输出 |
NPN开路集电极晶体管 • 最大流入电流: 100 mA • 外加电压: 24 V DC以下(输出和0 V之间) • 残余电压: 1.5 V以下 PNP开路集电极晶体管 • 最大源电流：100 mA • 外加电压：24 V DC以下(输出和+V之间) • 残余电压: 1.5 V以下 |
||||
| 使用类别 | DC-12或DC-13 | ||||
| 短路保护 | 配备 | ||||
| 反应时间 | 1 ms以下 | ||||
| 测试输入(发射中止)功能 | - | ||||
| 动作指示灯 |
黄色LED指示灯(输出ON时亮起) 透过型位于受光器上 |
||||
| 电源指示灯 | - | ||||
| 污染度 | 3 (工业环境) | ||||
| 保护构造 | IP67 (IEC) | ||||
| 使用环境温度 |
–25 ～ +55 °C (注意不可结露、结冰)，存储时：–40 ～ +70 °C |
||||
| 使用环境湿度 | 50 % RH (70 ℃时) | ||||
| 使用环境照明度 | 白炽灯：受光面的照度为5000 ℓx以下 | ||||
| EMC | EN 60947-5-2 | ||||
| 耐电压 | 在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟 | ||||
| 耐振动 | 在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时 | ||||
| 耐冲击 | 在X、Y和Z各方向上可承受加速度为294 m/s2(约30 G)的冲击三次 | ||||
| 投光元件 | 红外线LED(调制式) | Red LED (modulated) | |||
| 投光波峰波长 | 875 nm 0.03 mil | 665 nm 0.03 mil | |||
| 材质 | 外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：PMMA | ||||
| 电缆 | 0.44 mm2 3芯 硬质橡胶绝缘电缆，长度为2 m | ||||
| 电缆延长 | 可用0.34 mm2或更粗的电缆延长到10 m(对于透过型， 投光器和受光器电缆均可延长)。 | ||||
|
净重 (注5) |
2m电缆长度型 | 约65g | 约70g | 约65g | 约70g |
| M12连接器型 | 约15g | 约20g | 约15g | 约20g | |
| 附件 | 螺母：2个 | ||||
| 类型 | 扩散反射型 | ||||
|---|---|---|---|---|---|
| 带灵敏度调节器 | |||||
| 标准型 | 侧视型 | 标准型 | 侧视型 | ||
| 型号 | 入光时ON | CY-121A□ | CY-121VA□ | CY-122A□ | CY-122VA□ |
| 遮光时ON | CY-121B□ | CY-121VB□ | CY-122B□ | CY-122VB□ | |
| 检测范围 | 100 mm (注3) | 600 mm (注3) | |||
| 检测物体 |
不透明、半透明或透明体 (注4) |
||||
| 应差 | 检出距离的3 %～15 %(注3) | ||||
| 电源电压 | 12～24 V DC±10 %，脉动(P-P)：10 %以下 | ||||
| 消耗电流 | 35 mA以下 | ||||
| 输出 |
NPN开路集电极晶体管 • 最大流入电流: 100 mA • 外加电压: 24 V DC以下(输出和0 V之间) • 残余电压: 1.5 V以下 PNP开路集电极晶体管 • 最大源电流：100 mA • 外加电压：24 V DC以下(输出和+V之间) • 残余电压: 1.5 V以下 |
||||
| 使用类别 | DC-12或DC-13 | ||||
| 短路保护 | 配备 | ||||
| 反应时间 | 1 ms以下 | ||||
| 测试输入(发射中止)功能 | - | ||||
| 动作指示灯 |
黄色LED指示灯(输出ON时亮起) 透过型位于受光器上 |
||||
| 电源指示灯 | - | ||||
| 污染度 | 3 (工业环境) | ||||
| 保护构造 | IP67 (IEC) | ||||
| 使用环境温度 |
–25 ～ +55 °C (注意不可结露、结冰)，存储时：–40 ～ +70 °C |
||||
| 使用环境湿度 | 50 % RH (70 ℃时) | ||||
| 使用环境照明度 | 白炽灯：受光面的照度为5000 ℓx以下 | ||||
| EMC | EN 60947-5-2 | ||||
| 耐电压 | 在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟 | ||||
| 耐振动 | 在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时 | ||||
| 耐冲击 | 在X、Y和Z各方向上可承受加速度为294 m/s2(约30 G)的冲击三次 | ||||
| 投光元件 | 红外线LED(调制式) | ||||
| 投光波峰波长 | 875 nm 0.03 mil | ||||
| 材质 | 外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：PMMA | ||||
| 电缆 | 0.44 mm2 3芯 硬质橡胶绝缘电缆，长度为2 m | ||||
| 电缆延长 | 可用0.34 mm2或更粗的电缆延长到10 m(对于透过型， 投光器和受光器电缆均可延长)。 | ||||
|
净重 (注5) |
2m电缆长度型 | 约65g | 约70g | 约75g | |
| M12连接器型 | 约15g | 约20g | 约25g | ||
| 附件 | 螺母：2个 | ||||
注:
1)未指明测量条件时，默认的测量温度条件为+23 °C。
2)回归反射型传感器的检测范围和检测物体适用于RF-420反射镜(选购)。
3)扩散反射型传感器的检测范围和应差适用于无光泽白画纸(200×200 mm)的检测物体。
4)在用来检测透明或半透明体之前，请先使用实际传感器确认检测效果。
5)该重量中包含螺母重量。
尺寸图
- 单位mm
CY-1□
传感器
|
||||||||||||||||||||||||||||||||||||
CN-24C-C2
CN-24C-C5
连接电缆
|
CN-24CL-C2
CN-24CL-C5
连接电缆
|
MS-CY1-1
检测安装支架
|
MS-CY1-2
检测安装支架
|
MS-AJ3
通用传感器安装支架
|
|
|
RF-420
反射镜
|
RF-410
反射镜
|
