距离設定反射型光电传感器[放大器内置／多电压电源] EQ-500
- 不易受颜色及材质变化的影响 2.5m的长距离检测性能
- 产品型号：EQ-500系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
不易受颜色及材质变化的影响 2.5m的长距离检测性能
|
![距离設定反射型光电传感器[放大器内置／多电压电源] EQ-500](http://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/eq-500/images/pic01.gif)
 ※1
|
 ※2
|
 ※3
|
| ※1 | 低电压·EMC指定适用 (DC直流电源型) |
|---|---|
| ※2 | Recognition认证 |
| ※3 | 认证获得 (仅限多电压电源型) |
特点

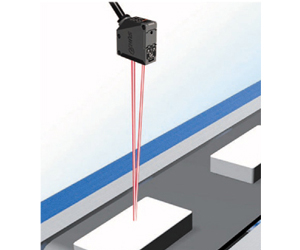

长距离检测！
距离设定式可实现2.5m的长距离检测。设定和设置更为简便。
另备有检测距离1m型。近距离使用时，可通过调节器轻松调整至最佳值。

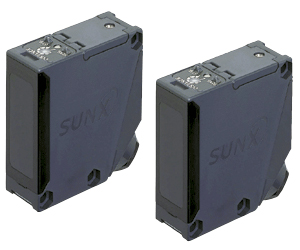

推出具有BGS/FGS功能的新直流电压型 [EQ-51□]
|
我们在传感器中添加了具有NPN和PNP晶体管输出的直流电源型。 |
![推出具有BGS/FGS功能的新直流电压型 [EQ-51□]](http://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/eq-500/images/pic05.jpg)
|
全球通用的多电压电源型 [EQ-50□]
电源电压为24～240V AC、12～240V DC，因此可在欧洲各国等世界各地直接使用。

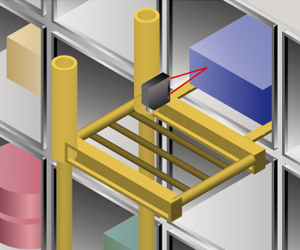

不易受背景物体的影响
根据采用2段光电二极管的距离设定方式，不会检测预设检测区域以外的物体，即使有人在后部走动或背景处有其他机器或传送带也不会出现故障。
(注1)：如果背景有镜面体和类似于镜面体的物体，可能发生动作异常，敬请注意。

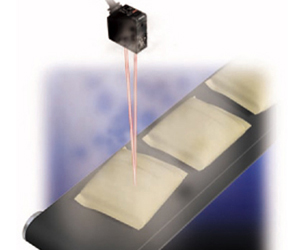

耐颜色和角度变化
|
不受透镜污染影响
|
采用距离设定方式时，即使镜头因粉尘等而有些脏污，动作区域也几乎无任何变化。 |
|
防水洗
|
其保护构造达到IP67，所以可在沾水的场所使用。 |
|
配备定时器，适用于各种用途。
简便的端子座式
|
采用不会浪费电缆的端子座连接方式。 |
|
设定简单
|
采用带指示器的2圈式调节器，远近距离均可轻松设定。 |
|
BGS/FGS功能可轻松进行更严格的设定!
|
＜功能最适用于无背景的场合＞ |
|
|
|
＜FGS功能最适用于有背景的场合＞ |
|
|
种类
|
规格
| 种类 | 多电压电源 | ||||
| 带定时器 | 带定时器 | ||||
| 型号 | EQ-501 | EQ-501T | EQ-502 | EQ-502T | |
|
距离设定范围 (注2)(注3) |
0.2〜2.5m | 0.2〜1.0m | |||
|
检测距离 (设定距离最大时) (注3) |
0.1〜2.5m | 0.1〜1.0m | |||
|
应差 (注3) |
动作距离的10％以下 | ||||
| 电源电压 |
24～240V AC±10％或12～240V DC±10％ 脉动P-P10％以下 |
||||
| 功耗/消耗电流 |
AC：4VA以下 DC：3W以下 |
AC：5VA以下 DC：4W以下 |
AC：4VA以下 DC：3W以下 |
AC：5VA以下 DC：4W以下 |
|
| 输出 |
继电器接点1a ・开闭容量：250V AC 3A(电阻负荷) 30V DC 3A(电阻负荷) ・电子寿命：10万次以上 (开闭频率1,200次/小时) ・机械寿命：5,000万次以上 (开闭频率18,000次/小时) |
||||
| 输出动作 | 可用切换开关选择检测时ON/非检测时ON | ||||
| 短路保护 | - | ||||
| 反应时间 |
20ms以下 (取决于带定时器型的定时器设定时间) |
||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
| 稳定指示灯 | 绿色LED(稳定动作状态下亮起) | ||||
| 检测模式切换 | 配备带指示器的机械式2圈调节器 | ||||
|
检测模式 切换 |
− | ||||
| 定时器功能 | - |
可变(0.1〜5s) 配备接通延迟/ 断开延迟定时器配备 |
- |
可变(0.1〜5s) 配备接通延迟/ 断开延迟定时器配备 |
|
|
自动防 干扰功能 |
配备(注4) | ||||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | |||
| 使用环境温度 |
-20〜+55℃(注意不可结露、结冰) 存储时：-30〜+70℃ |
||||
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | ||||
| 使用环境照明度 | 白炽灯：受光面照明度3,000 lx以下 | ||||
| 耐电压 |
充电部端子、非充电金属部、接点输出的 相互之间：AC2,000V 1分钟，接点之间：AC1,000V 1分钟 |
||||
| 绝缘电阻 |
充电部端子、非充电金属部、接点输出的相互之间以及接点之间： 100MΩ以上，基于DC500V的高阻表 |
||||
| 耐振动 | 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度500m/s2(约50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 红外线LED(投光波峰波长：855nm、调制式) | ||||
| 受光元件 | 2段光电二极管 | ||||
| 材质 | 本体外壳：ABS，前罩：聚碳酸酯，显示罩：聚碳酸酯 | ||||
| 接続方式 | 端子台接続式 | ||||
| 配线电缆 | 适用于环形电缆φ9～φ11mm | ||||
| 配线长度 | 0.3mm2以上的橡皮电缆全长可延长至100m | ||||
| 重量 | 本体重量：约100g | ||||
| 附件 | 调整螺丝刀：1把 | ||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：距离设定范围是指距离设定调节器可设定的最大检测距离范围。传感器可检测0.1m以上的物体。
(注3)：距离设定范围、检测距离与应差是相对于白色无光泽纸(200×200mm)的数值。
(注4)：有时检测会因设置状态和检测物体而不稳定。在设置本产品的状态下，请务必通过实际的检测物体确认动作。
| 种类 | 直流电源型 | ||||
| 带定时器 | 带定时器 | ||||
| 型号 | EQ-511 | EQ-511T | EQ-512 | EQ-512T | |
|
距离设定范围 (注2)(注3) |
0.2〜2.5m | 0.2〜1.0m | |||
|
检测距离 (设定距离最大时)) (注3) |
0.1〜2.5m | 0.1〜1.0m | |||
|
应差 (注3) |
动作距离的10％以下 | ||||
| 电源电压 |
12〜24V DC±10% 脉动P-P10％以下 |
||||
| 功耗/消耗电流 | 45mA以下 | ||||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA以下 ・外加电压：30V DC以下 (输出和0V之间) ・剩余电压：1V以下 (流入电流为100mA时) 0.4V以下 (流入电流为16mA时) PNP开路集电极晶体管 ・最大源电流：100mA以下 ・外加电压：30V DC以下 (输出和+V之间) ・剩余电压：1V以下 (流入电流为100mA时) 0.4V以下 (源电流为16mA时) |
||||
| 输出动作 | 可用切换开关选择检测时ON/非检测时ON | ||||
| 短路保护 | 配备 | ||||
| 反应时间 |
2ms以下 (取决于带定时器型的定时器设定时间) |
||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
| 稳定指示灯 | 绿色LED(稳定动作状态下亮起) | ||||
| 距离设定调节器 | 配备带指示器的机械式2圈调节器 | ||||
|
检测模式切 切换 |
可用切换开关选择BGS/FGS功能 | ||||
| 定时器功能 | - |
可变(0.1〜5s) 配备接通延迟/ 断开延迟定时器配备 |
- |
可变(0.1〜5s) 配备接通延迟/ 断开延迟定时器配备 |
|
|
自动防 干扰功能 |
配备(注4) | ||||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | |||
| 使用环境温度 |
-20〜+55℃(注意不可结露、结冰) 存储时：-30〜+70℃ |
||||
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | ||||
| 使用环境照明度 | 白炽灯：受光面照明度3,000 lx以下 | ||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度500m/s2(约50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 红外线LED(投光波峰波长：855nm、调制式) | ||||
| 受光元件 | 2段光电二极管 | ||||
| 材质 | 本体外壳：ABS，前罩：聚碳酸酯，显示罩：聚碳酸酯 | ||||
| 接続方式 | 端子台接続式 | ||||
| 配线电缆 | 适用于环形电缆φ9～φ11mm | ||||
| 配线长度 | 0.3mm2以上的橡皮电缆全长可延长至100m | ||||
| 重量 | 本体重量：約85g | ||||
| 附件 | 调整螺丝刀：1把 | ||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：距离设定范围是指距离设定调节器可设定的最大检测距离范围。传感器可检测0.1m以上的物体。
(注3)：距离设定范围、检测距离与应差是相对于白色无光泽纸(200×200mm)的数值。
(注4)：有时检测会因设置状态和检测物体而不稳定。在设置本产品的状态下，请务必通过实际的检测物体确认动作。
尺寸图
- 单位mm
EQ-501（T） EQ-502（T）
EQ-511（T） EQ-512（T）
