距离設定反射型光电传感器[放大器内置] EQ-30

  • 不易受颜色及材质变化的影响 距离设定反射型2m型
  • 产品型号:EQ-30系列
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

不易受颜色及材质变化的影响 距离设定反射型2m型

距离設定反射型光电传感器[放大器内置] EQ-30
CE※1
※1 EMC指令

特点

不易受颜色或背景物体的影响

EQ-30系列配备2段光电二极管,不易受检测物体颜色变化的影响,无论黑或白均可以几乎等同的距离进行检测。
设定距离后,存在的背景物体是检测不到的。
(但背景物体为镜面体时,则需改变传感器角度。)

不易受颜色或背景物体的影响

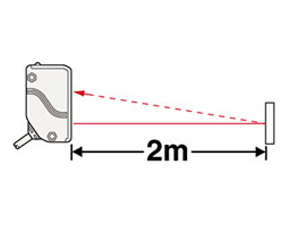

长检测距离:2m

EQ-30系列可进行2m的长距离检测。它适于多种用途,如对各种生产线上的运行物体进行检测及定位等。

长检测距离:2m

2种设定距离(远距离和近距离)[EQ-34W]

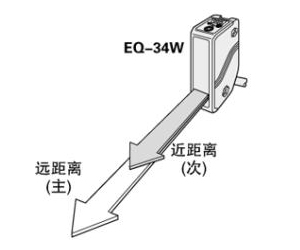

可设定远距离(主)、近距离(次)2种距离。 以往需2台的检测,如今只需1台即可!

2种设定距离(远距离和近距离)[EQ-34W]

小型

检测距离达2m的距离设定反射型传感器,采用W20×H68×D40mm的小型规格,有效节省了空间。

小型

不受透镜污染影响

采用距离设定式,即使透镜表面因粉尘等而脏污,也几乎不会对检测范围产生任何影响。

不受透镜污染影响

带指示器的机械式2圈调节器

配备使用方便的机械式2圈调节器。
指示器使得调节器位置一目了然。

带指示器的机械式2圈调节器

适用于水洗

其保护构造达到IP67,所以可在沾水的场所使用。
注:请注意,如果传感器在工作时暴露在水中,它也许会检测水滴本身。

适用于水洗

备有连接器型

备有通过电缆式单触即可拆装的连接器型传感器。
若发生故障,只须片刻便可更换传感器。(但EQ-34W除外。)

备有连接器型

使用2段光电二极管的距离设定式工作原理

普通反射型传感器均检测反射光的光量变化,但使用2段光电二极管的反射型传感器则通过反射光的入光角度不同进行检测,因此输出会根据距离进行动作。由此,检测稳定,不易受颜色变化及背景物体的影响。

使用2段光电二极管的距离设定式工作原理

种类

注:由于需根据不同的安装方法选择不同的安装支架,因此传感器本体不附带安装支架。
请购买另售的传感器安装支架(2个机型)。

(注1):距离设定范围是指距离设定调节器可设定的最大检测距离范围。
传感器可检测0.1m以外的物体。
但EQ-34W的近距离(次)侧检测距离从0.2m起。

连接器型

备有连接器型(标准:电缆型)。(EQ-34W除外)
请在型号末尾加注“-J”进行订购。
另外,请另行购买连接电缆。

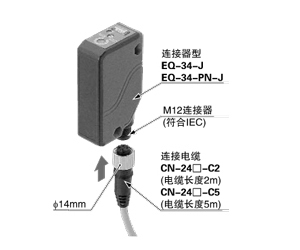

型号: EQ-34-J、EQ-34-PN-J

5m电缆长度型

NPN输出型和双输出型中备有5m电缆长度型(标准长度为2m)。
请在型号末尾加注“-C5”进行订购。
型号: EQ-34-C5、 EQ-34W-C5

连接电缆

CN-24-C□

CN-24L-C□

规格

种类 NPN输出型 PNP输出型 双输出型
型号 EQ-34 EQ-34-PN EQ-34W
距离设定范围
(注2)
0.2〜2m 远距离(主)侧:0.2〜2m
近距离(次)侧:参考特性图(注3)
检测距离
(白色无光泽纸・
设定距离为2m时)
0.1〜2m 遠远距离(主)侧:0.1〜2m
近距离(次)侧:0.2〜2m
[调节器在近距离(次)侧 调整的最大距离]
应差 动作距离的10%以下(白色无光泽纸)
重复精度 沿检测轴:10mm以下,垂直于检测轴:1mm以下(使用白色无光泽纸)
电源电压 10〜30V DC 脉动P-P10%以下
消耗电流 50mA以下 55mA以下 90mA以下
输出 NPN开路集电极晶体管
・最大流入电流:100mA
・外加电压:30V DC以下(输出和0V之间)
・剩余电压:1V以下
(流入电流为100mA时)
0.4V以下(流入电流为16mA时)
PNP开路集电极晶体管
・最大流入电流:100mA
・外加电压:30V DC以下(出力-+V間)
・剩余电压:1V以下
(流入电流为100mA时)
0.4V以下
(流入电流为16mA时)
&ly;远距离(主)输出,近距离(次)输出>
NPN开路集电极晶体管
・最大流入电流:100mA
・外加电压:30V DC以下(输出和0V之间)
・剩余电压:1V以下
(流入电流为100mA时)
0.4V以下
(流入电流为16mA时)
输出动作 可用切换开关选择检测时ON/非检测时ON
短路保护 配备
反应时间 2ms以下
工作状态指示灯 红色LED(输出ON时亮起) 远距离(主)输出:
红色LED
[远距离(主) 输出ON时亮起]
近距离(次) 输出:
红色LED
[近距离(次) 输出ON时亮起]
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
距离设定调节器 配备带指示器的机械式2圈调节器 远距离(主)侧:
配备带指示器的机械式2圈调节器
近距离(次)侧:
持续可变调节器 配备
自动防干扰功能 配备(注4)



保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -20〜+55℃(注意不可结露、结冰),存储时:-25〜+70℃
使用环境湿度 35〜85%RH、存储时:35〜85%RH
使用环境照明度 白炽灯:受光面照明度3,000 lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动 频率10~55Hz 双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时
耐冲击 频率500m/s2(约50G) X,Y和Z方向各3次
投光元件 红外线LED(投光波峰波长:880nm、调制式)
材质 外壳:聚芳酯、聚对苯二甲酸乙二醇酯,透镜:聚芳酯
电缆 0.3mm2 3芯(EQ-34W为4芯)橡皮电缆,长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m
重量 本体重量:约150g,包装重量:约200g
附件 调整螺丝刀:1把

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):距离设定范围是指距离设定调节器可设定的最大检测距离范围。传感器可检测0.1m以外的物体。
但EQ-34W的近距离(次)侧检测距离从0.2m起。

(注3):如下图所示,EQ-34W的近距离(次)侧距离设定范围L2根据远距离(主)侧设定距离L1而变化,敬请注意。

(注4): 有时检测会因设置状态和检测物体而不稳定。设置本产品后,请务必通过实际的检测物体确认动作。

尺寸图

  • 单位mm

EQ-34
EQ-34-PN

传感器

EQ-34 EQ-34-PN

EQ-34W

传感器

EQ-34W

EQ-34-J
EQ-34-PN-J

传感器

MS-EQ3-1

MS-EQ3-1

传感器安装支架(另售)

MS-EQ3-1
材质:SPCC
M4(长25mm)带垫圈螺丝2个、
M4螺母2个

安装图
EQ-34的安装图。

MS-EQ3-1

MS-EQ3-2

传感器安装支架(另售)

MS-EQ3-2
材质:SPCC
M4(长25mm)带垫圈螺丝2个、
M4螺母2个

安装图
EQ-34的安装图。

MS-EQ3-2
