限定反射型光电传感器[放大器内置] EX-40

  • 由于是限定距离检测，物体的颜色或材料几乎不会影响检测。而且，受背景的影响也较小，可以进行稳定检测。
  • 产品型号：EX-40系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

特点

稳定的限定距离检测

由于是限定距离检测，物体的颜色或材料几乎不会影响检测。而且，受背景的影响也较小，可以进行稳定检测。
(背景物体应表面平整，且正对传感器。球状或弯曲背景可能被检测到。)

稳定的限定距离检测

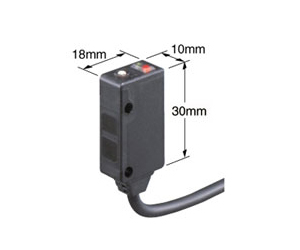

体积小、省空间

为W10×H30×D18mm的小型规格，狭小空间内也可自由安装。

体积小、省空间

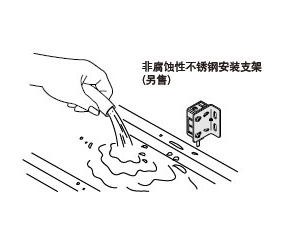

防水

因其IP67保护构造，即使传感器遇到水溅也没问题，如在食品加工线上。
注：但是，请注意如果工作中传感器暴露在水中，它可能会检测水滴本身。

防水

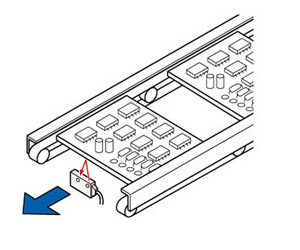

配备断开延迟定时器(仅限EX-43T)

最适用于光点型配备了可有效检测印刷电路板的可变断开延迟定时器。
从而可防止印刷电路板上的孔、切口或固定元件等引起的动作异常。

配备断开延迟定时器(仅限EX-43T)
时间表

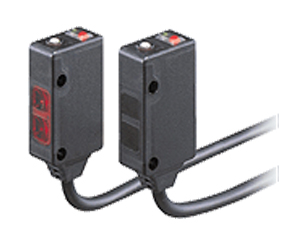

可根据用途选择的2种型号

扩散光型
・传感器不会受小孔或不平整的影响。
・适用于检测物体的有无。

扩散光型

光点型
・通过红色光点，肉眼即可确认检测位置，因此设定较为简便。
・其具有0.05mm的重复精度，因此最适用于定位。

光点型

种类

注意：由于需根据不同的安装方法选择不同的安装支架，因此感器本体不附带安装支架。请购买另售的传感器安装支架(2个机型)。

5m电缆长度型

备有5m电缆长度型(标准：2m)。请在型号末尾加注“-C5”进行订购。
(例)EX-42 5m电缆长度型为“ EX-42-C5”

规格

种类 扩散光型 光点型
长距离 带定时器
型号 EX-42 EX-44 EX-43 EX-43T
检测距离 5〜38mm
(中心20mm)
(50×50mm白色无光泽纸) 		10〜70mm
(中心40mm)
(50×50mm白色无光泽纸) 		20〜35mm(中心30mm)
(50×50mm白色无光泽纸)
最小检测物体 φ0.2mm铜线
(设定距离：20mm) 		φ0.2mm铜线
(设定距离：40mm) 		φ0.03mm金线(设定距离：30mm)
应差 使用白色无光泽纸
(50×50mm)工作距离的15%以 		使用白色无光泽纸
(50×50mm)工作距离的10%以下
重复精度
(垂直于检测轴) 		0.1mm以下
(设定距离：20mm) 		0.2mm以下
(设定距离：40mm) 		0.05mm以下(设定距离：30mm)
电源电压 12〜24V DC±10% 脉动P-P10%以下
消耗电流 35mA以下
输出 NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：1.5V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时)
输出动作 入光时ON
短路保护 配备
反应时间 0.5ms以下
工作状态指示灯 红色LED(输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
灵敏度调节器 - 配备持续可变调节器 -
定时器功能 - 配备可变断开延迟定时器(约0.1～1s)(注2)
环
境
性
能 		保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)，存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx 以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz 双振幅33mm(MAX.20G)　X,Y和Z方向各2小时
耐冲击 加速度500m/s2(约50G) X,Y和Z方向各3次
投光元件 红外线LED
(投光波峰波长：880nm、调制式) 		红外线LED
(投光波峰波长：680nm、调制式)
材质 聚芳酯
电缆 0.2mm23芯橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m
重量 本体重量：约45g，包装重量：约70g
附件 - 调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：定时器始终有效。

尺寸图

  • 单位mm

EX-42 EX-44
EX-43 EX-43T

传感器

EX-42 EX-44 EX-43 EX-43T
(注1)：EX-42未配备灵敏度调节器。
EX-43T配备定时器调节器。

MS-EX40-1

传感器安装支架(另售)

MS-EX40-1
材質：SUS304
M3(长16mm)带垫圈螺丝2个

安装图

MS-EX40-1

MS-EX40-2

传感器安装支架(另售)

MS-EX40-2
材质：SUS304
M3(长16mm)带垫圈螺丝2个

安装图

MS-EX40-2
