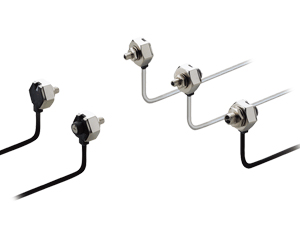

螺纹头小型光电传感器[放大器内置] EX-30 Ver.2

  • 您只需在要停止或确认有无工件的位置钻一个φ4mm的孔。(反射型为φ6mm) 而且,检测轴中心与安装孔中心一致,可更方便地设定检测位置。
  • 产品型号:EX-30系列
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

特点

设计简单

您只需在要停止或确认有无工件的位置钻一个φ4mm的孔。(反射型为φ6mm)
而且,检测轴中心与安装孔中心一致,可更方便地设定检测位置。

设计简单

新型设计弥补了光纤传感器的所有不足

EX-30 系列弥补了光纤传感器的所有不足,如
・难于找到放置放大器的合适位置
・光纤易折损
・因光纤难于弯曲而所需要的额外空间
・因不得不使用保护管以防止光纤折损而带来的麻烦 。

节省能源

EX-30系列与以往产品相比,最多可减少约35%的耗电量。可有效促进环保。

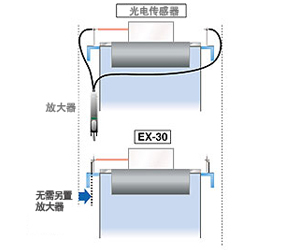

无需放大器

放大器内置,无需另外的放大器。

无需放大器

可与标准型光纤一样安装

与标准型光纤传感器一样可用螺丝安装( 透过型为M4、反射型为M6)。 这种方法可以使它们与原有的高价光纤传感器一样引入生产线。

可与标准型光纤一样安装

不破损

使用橡皮电缆,可使传感器电缆如以往光纤一样不破损。

无需保护管

EX-30系列具有高弯曲强度,因此无需使用防止电缆折损且安装麻烦的保护管。这也进一步凸显了成本优势。

无需保护管

占用很小空间

与原有的光纤不同,弯曲半径不成问题,传感器可沿传送带安装。

占用很小空间

配备防变频光的电路

对应变频光等干扰光的能力显著增强

点紧固将安装工作量减少一半

对于原有光电传感器而言,安装透过型时开孔、拧紧螺丝共需操作4 次,而反射型则需2 次。但EX-30系列仅为1点拧紧安装,因而安装工作量可减少一半。

点紧固将安装工作量减少一半

长距离检测

身为小型规格,却实现了长距离检测。透过型:500mm[EX-33(-PN)为800mm]、反射型:50mm

长距离检测

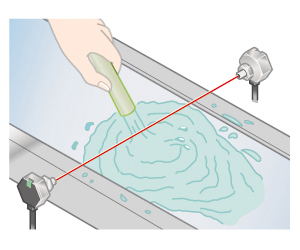

保护构造IP67

其保护构造达到IP67,即使在沾水的生产线上也可放心使用。
(注1):检测中沾水时,有时会检测水滴。

保护构造IP67

配备灵敏度调节器(仅限反射型、带动作切换开关的透过型)

反射型、带动作切换开关的透过型配备有灵敏度调节器。需要微调时非常方便。

配备灵敏度调节器(仅限反射型、带动作切换开关的透过型)

清晰易见的双色指示灯

所有类型的产品中均配备有清晰易见的双色指示灯。

清晰易见的双色指示灯

高速反应:0.5ms

实现了与光纤传感放大器等同的0.5ms 高速反应。可检测小型物体、对高速移动物体进行计数以及正确定位电路板等物体。

全球适用

符合CE标志的EMC指定,并取得UL Recognition认证(5m电缆长度型除外)。另外,还备有在欧洲需求量较大的PNP输出型。

备有另外的狭缝透光罩

所附的狭缝透光罩可使光轴缩小到φ1mm宽度,用于检测极小的物体。

备有另外的狭缝透光罩

过型传感器中带动作切换开关、灵敏度调节器的产品全新上市! [EX-33□(-PN)]

动作切换开
1个产品即可实现入光时ON、 遮光时ON的切换。strong>

EX-33□
受光器

灵敏度调节器
需要微调光量时非常方便。


EX-33□
投光器

清晰易见的双色指示灯
所有类型的产品中均配备有 清晰易见的双色指示灯。


EX-33□
受光器

种类

(注1):透过型的铭牌上所标记的型号带“P”符号的机型为投光器,带“D”符号的机型为受光器。
(例)EX-31A的投光器:EX-31P、EX-31A的受光器:EX-31AD

5m电缆长度型

NPN输出型中备有5m电缆长度型(标准长度为2m)。(带动作切换开关的透过型除外)
请在型号末尾加注“-C5”进行订购。
(例)EX-31A的5m电缆长度型为“EX-31A-C5”

规格

EX-30系列

种类 透过型 扩散反射型
  带动作切换开关 扩散反射型

NPN输出 EX-31A EX-31B EX-33 EX-32A EX-32B
PNP输出 EX-31A-PN EX-31B-PN EX-33-PN EX-32A-PN EX-32B-PN
检测距離 500mm 800mm 50mm(注2)
检测物体 φ2mm以上不透明体
(完全遮光物体)
不透明体、半透明体或透明体
应差 - 动作距离的15%以下(注2)
重复精度
(垂直于检测轴)
0.05mm以下 0.5mm以下
电源电压 12~24V DC±10% 脉动P-P 10%以下
消耗电流 投光器:10mA以下、受光器:10mA以下 13mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流:50mA
・外加电压:30V DC以下(输出和0V之间)
・剩余电压:2V以下(流入电流为50mA时)
1V以下(流入电流为16mA时)
<PNP输出型>
PNP开路集电极晶体管
・最大流入电流:50mA
・印外加电压:30V DC以下(输出和+V之间)
・剩余电压:2V以下(流入电流为50mA时)
1V以下(流入电流为16mA时)
输出动作 入光时ON 遮光時ON 入光时ON/
遮光时ON
可用切换开关选择
入光时ON 非入光字ON
短路保护 配备
反应时间 0.5ms以下
工作状态指示灯 橙色LED(输出ON时亮起)(透过型:位于受光器上)
稳定指示灯 绿色LED
(稳定入光时、稳定遮光时亮起)位于受光器上
绿色LED
(稳定入光时、稳定非入光时亮起)
灵敏调节器 - 配备持续可变调节器
(透过型:位于投光器上)



保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25~+55℃(注意不可结露、结冰),存储时-30~+70℃
使用环境湿度 35~85RH、存储时35~85RH
使用环境照度 白炽灯:受光面照明度3,000Lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动 耐久10~500Hz 双振幅3mm(MAX.20G)X,Y和Z方向各2小时
耐冲击 加速度500m/s2(约50G) X,Y和Z方向各3次
投光元件 红色LED(调制式)
材质 外壳:锌压铸件(镀镍),
透镜:聚碳酸酯(扩散反射型为丙烯),外罩:聚碳酸酯
电缆 0.1mm23芯 (透过型投光器:2芯)橡皮电缆,长2m
电缆延长 0.3mm2以上的电缆全长可延长至50m(透过型:投光器和受光器各1根)
重量 本体重量:投光器和受光器各约20g
包装重量:约65g
本体重量:约20g
包装重量:约45g
附件 螺母:2个、齿锁垫圈:2个 螺母:1个、齿锁垫圈:1个

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):检测距离与应差是相对于白色无光泽纸(100×100mm)的数值。

尺寸图

  • 单位mm

EX-31□<br>EX-31□-PN

传感器

EX-31□ EX-31□-PN
(注1):投光器上没有配备。

EX33<br>EX33-PN

传感器

EX33□-PN
(注1):投光器上没有配备。 (注2):此为投光器上的灵敏度调节器。

EX-32□<br>EX-32□-PN

传感器

EX-32□ EX-32□-PN

OS-EX30-1

狭缝透光罩本体

狭缝透光罩本体

OS-EX30-1
材质:黄铜 (镀镍)

垫片

OS-EX30-1
材质:POM
