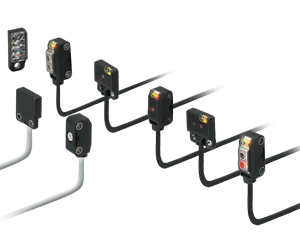

超小型光电传感器[放大器内置] EX-20 Ver.2
- 超小型，仍可用M3螺丝安装!
- 产品型号：EX-20系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
超小型，仍可用M3螺丝安装！
|
![超小型光电传感器[放大器内置] EX-20 Ver.2](http://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ex-20/images/pic01.gif)
 ※1
|
 ※2
|
 ※3
|
| ※1 | EMC指令 |
|---|---|
| ※2 | Recognition认证 (5m电缆长度型除外) |
| ※3 | 认证获得 (仅一部分型号) |
特点
采用单晶圆光学集成电路使其小型化
|
单晶圆光学集成电路( 全定制) 上装有受光二极管和A/D转换电路。因此，尺寸虽小，但与原有产品相比，具有同等甚至更优的性能与可靠性。 |
|

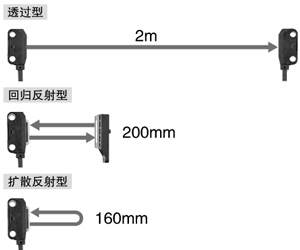

长距离检测
|
EX-20系列尽管尺寸很小，但仍可进行长距离检测[透过型：2m，回归反射型：200mm(使用附带反射镜时)，扩散反射型：160mm]，因此，在宽阔的传送装置上也可发挥作用。 |
|
在超小型尺寸中的灵敏度调节器
|
传感器尽管尺寸很小，但仍配备灵敏度调节器。需要微调时非常方便。另外， 在侧面检测透过型受光器上配备有可切换输出动作的工作模式开关。 |
|
采用红色LED 点光源的清晰光轴
|
由于点光源的投光区域比原有面光源LED小，因此能投射高能量狭光。由于使用了红色LED点光源，在较远的地方也能清楚地看到红点，检测位的对齐与确认也能轻松进行。 |
|

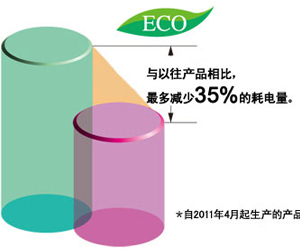

节省能源
EX-20系列与以往产品相比，最多可减少约35%的耗电量。可有效促进环保。
|
清晰易见的双色指示灯
所有型号中均装有清晰易见的双色指示灯。( 橙色：工作状态指示灯、绿色：稳定指示灯)
保护构造IP67
其保护构造达到IP67，即使在沾水的生产线上也可
放心使用。另外，传感器安装支架用的全部是不锈钢。
注意：检测中沾水时，有时会检测水滴。
配备防变频光的电路
对应变频光等干扰光的能力显著增强
*从2011年4月生产的产品开始对应。
全球对应
不仅获得CE标志EMC指令认证、也获得了UL认证。(电缆长为5m型除外)还备有在欧洲需求广的PNP输出型。
适合安装的2 种型号
|
备有侧面和正面检测型2 种型号。请根据安装的位置选择。 |
|
统一的尺寸
|
透过型及扩散反射型的正面检测型号具有统一的形状。 |
|
加固安装部分
|
可用M3 螺丝紧固。而且，为防螺丝过分紧固使产品损坏，安装孔内装有金属插片。 |
|
备有通用传感器安装件
|
通用传感器安装件( 透过型和侧面检测型EX-23□专用) 能灵活自如地调节传感器的高度和角度。 |
|
备有正面检测型安装垫片
|
正面检测型能使用安装垫片从后部安装。 |
|
备有狭缝透光罩
侧面、正面检测型传感器均备有φ0.5mm 圆形狭缝透光罩和0.5×3mm方形狭缝透光罩。
种类
由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。 |
(注2)：如果在50mm以下的检测距离使用本产品，调节器调节范围将会变得十分狭窄。(注3)：透过型的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。 |
无反射镜型
回归反射型中备有无反射镜型。
请在型号末尾加注“-Y”进行订购。
(例)EX-29A-PN的无反射镜型为“ EX-29A-PN-Y”
5m电缆长度型
NPN输出型中备有5m电缆长度型(标准长度为2m)。(含回归反射型和无反射镜型)订购时，请在型号末尾加注“-C5”。
(例)EX-29A-Y的5m电缆长度型为“ EX-29A-Y-C5
附件
|
规格
| 种类 | 透过型 |
回归 发射型 |
扩散 发射型 |
||
| 正面检测 | 侧面检测 | 侧面检测 | 侧面检测 | ||
|
型 号 (注2) |
入光时 ON |
EX-21A (-PN) |
EX-23 (-PN) (注3) |
EX-29A (-PN) |
EX-22A (-PN) |
|
遮光时ON (非入光 时ON) |
EX-21B (-PN) |
EX-29B (-PN) |
EX-22B (-PN) |
||
| 检测距离 | 1m | 2m |
30〜200mm (注4) |
5〜160mm (注5) (200×200mm 白色无光泽纸) |
|
| 检测物体 |
最小检测物体 φ2.6mm不透明体 (投光器和受光器之间设定距离:1m) |
最小检测物体 φ3mm不透明体 (投光器和受光器之间设定距离:2m) |
φ15mm以上的不透明体、 半透明体 (注4) |
不透明体、 半透明体、 透明体 |
|
| 应差 | - |
动作距离的15％以下 [50×50mm(EX-22□为200×200mm、EX-28□为100×100mm)白色无光泽纸] |
|||
|
重复精度 (垂直于 检测轴) |
0.05mm 以下 |
0.5mm 以下 |
0.3mm 以下 |
||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||||
| 消耗电流 |
投光器： 10mA以下、 受光器： 10mA以下 |
13mA以下 | |||
| 输出 |
<NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为50mA时) 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管 ・最大流出电流：50mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为50mA时) 1V以下(源电流为16mA时) |
||||
|
短路 保护 |
配备 | ||||
| 反应时间 | 0.5ms以下 | ||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起)(透过型：位于受光器上) | ||||
| 稳定指示灯 |
绿色LED(稳定入光时、稳定遮光时亮起) 位于受光器上 |
绿色LED(稳定入光时、稳定非入光时亮起) | |||
| 灵敏度调节器 | - |
持续可变调节器 位于投光器上 |
配备持续可变调节器 | ||
|
工作模式 开关 |
- | 位于受光器上 | - | ||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | |||
|
使用环境 温度 |
-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃ | ||||
|
使用环境 湿度 |
35〜85%RH、存储时：35〜85%RH | ||||
|
使用环境 照度 |
白炽灯：受光面照明度3,000lx以下 | ||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度500m/s2(约50G) XYZ方向各3次 | ||||
| 投光元件 | 红色LED(调制式) | ||||
|
投光 波峰 波长 |
640nm | 650nm | 680nm | 680nm | |
| 材质 | 外壳：聚芳酯，透镜：聚芳酯 | ||||
| 电缆 | 0.1mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m | ||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至50m(透过型：投光器和受光器各1根) | ||||
| 重量 |
本体重量：投光器和受光器各约20g、 包装重量：约50g |
本体重量：约20g、 包装重量：约30g |
|||
| 附件 | - | 调整螺丝刀：1把 |
RF-200(反射镜))：1个 调整螺丝刀：1把 |
调整螺丝刀：1把 | |
(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：型号末尾加注“-PN”的机型为PNP输出型。
(注3)：入光ON或遮光ON可由工作模式开关(位于受光器上)来选择。
(注4)：回归反射型传感器的检测距离和检测物体是相对于反射镜RF-200的数值。另外，检测距离表
示反射镜的可设范围。检测物体的检测距离也可为30mm以下。
但如果反射镜放置在100mm以下，检测物体应为不透明体。
|
| 种类 | 限定反射型 |
窄视角 反射型 |
|||
|
扩散光 型 |
小光点 型 |
长距离 光点型 |
|||
| 正面检测 | 侧面检测 | 侧面检测 | |||
|
型 号 (注2) |
入光时 ON |
EX-24A (-PN) |
EX-26A (-PN) |
EX-28A (-PN) |
|
|
遮光时ON (非入光 时ON) |
EX-24B (-PN) |
EX-26B (-PN) |
EX-28B (-PN) |
||
| 检测距离 |
2〜25mm (中心10mm) (50×50mm 白色无光泽纸) |
6〜14mm (中心10mm) (50×50mm 白色无光泽纸、设定距离为10mm时, 光点直径为φ1mm) |
45〜115mm (100×100mm 白色无光泽纸、设定距离为80mm时, 光点直径为φ5mm) |
||
| 检测物体 |
最小检测物体 φ0.1mm铜线 (设定距离：10mm) |
最小检测物体 φ0.1mm铜线 (设定距离：10mm) |
不透明体、 半透明体、 透明体 (设定距离为80mm时、 最小检测物体 φ1mm铜线) |
||
| 应差 |
动作距离的15％以下 [50×50mm(EX-22□为200×200mm、EX-28□为100×100mm)使用白色无光泽纸]] |
||||
|
重复精度 (垂直于检测轴) |
0.1mm 以下 (设定距离：10mm) |
0.05mm 以下 (设定距离：10mm) |
0.3mm 以下 |
||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||||
| 消耗电流 | 13mA以下 | 15mA以下 | |||
| 输出 |
<NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为50mA时) 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管 ・最大流出电流：50mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为50mA时) 1V以下(源电流为16mA时) |
||||
|
短路 保护 |
配备 | ||||
| 反应时间 | 0.5ms以下 | ||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起)(透过型：位于受光器上) | ||||
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) | ||||
| 灵敏度调节器 | - | 配备持续可变调节器 | |||
|
工作模式 开关 |
- | ||||
|
环 境 性 能 |
保护 构造 |
IP67(IEC)、防渗漏型(JIS) | |||
|
使用 环境 温度 |
-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃ | ||||
|
使用 环境 湿度 |
35〜85%RH、存储时：35〜85%RH | ||||
|
使用 环境 照明度 |
白炽灯：受光面照明度3,000lx以下 | ||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
|
绝缘 电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 耐频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度500m/s2(约50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 红色LED(调制式) | ||||
|
发光 波峰 波长 |
680nm | 650nm | 650nm | ||
| 材质 | 外壳：聚芳酯，透镜：聚芳酯 | ||||
| 电缆 | 0.1mm23芯(透过型投光器：2芯)橡皮电缆，长2m | ||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至50m(透过型：投光器和受光器各1根) | ||||
| 重量 |
本体重量：约20g、 包装重量：约30g |
||||
| 附件 | - | 调整螺丝刀：1把 | |||
(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：型号末尾加注“-PN”的机型为PNP输出型。
尺寸图
- 单位mm
EX-21□
传感器
|
EX-23□
传感器
|
EX-29□ EX-22□
EX-26□ EX-28□
传感器
|
EX-24□
|
RF-200
|
RF-210
|
RF-11
反射带(另售)
|
RF-12
|
MS-RF21-1
|
|
MS-EX20-1
|
|
MS-EX20-2
|
|
MS-EX20-3
|
|
MS-EX20-4
|
|
MS-EX20-5
|
|
MS-EX20-FS
|
|
