超薄型光电传感器 [放大器内置] EX-10 Ver.2
- 检测距离为1m的EX-19E□新登场。 NEW
- 产品型号：EX-10系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸

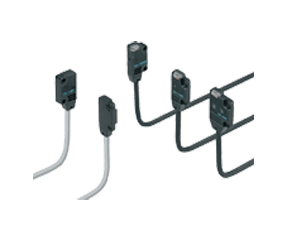

放大器内置 超小超薄型
|
![超薄型光电传感器 [放大器内置] EX-10](http://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ex-10/images/pic01.gif)
 ※1
|
 ※2
|
 ※3
|
| ※1 | 符合EMC指令(EX-15□/17□除外) |
|---|---|
| ※2 | Recognition认证 |
| ※3 | 认证通过(仅一部分型号) |
追加新产品 透过型侧面检测型 EX-19E□。
特点
■版本升级的介绍
从2010年10月生产的部分起，版本变更为2.0。

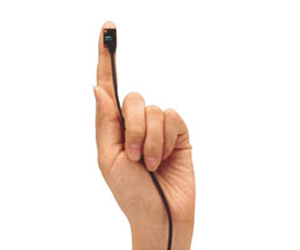

厚度3.5mm
|
W10×H14.5×D3.5mm(透过型，正面检测型)。 |
|
可灵活安装
|
扩散反射型传感器是正面检测，由于薄，看上去可被直接粘合在安装基座上，透过型传感器可同时进行正面检测和侧面检测，并可灵活安装。 |
|
省电※
|
EX-10系列与以往产品相比，最多可减少约35%的耗电量。可有效促进环保。 ※从2010年10月生产的部分起变更。
|
|
高速反应0.5ms
|
适合检测小型零件和高速移动的物体。 |
|
清晰易见的双色指示灯
|
小型体积，并装备有方便的双色指示灯。 |
|
红色光线使对光容易
从投光器中发射出的红色LED光线，易于对齐检测头。
配备防变频光的电路※
|
应对变频光等干扰光的能力显著增强。 ※从2010年10月生产的部分起变更。
|
|
保护构造IP67
其保护构造达到IP67，即使在沾水的生产线上也可放心使用。另外，备有不易生锈的不锈钢制传感器安装支架。
注意：检测中沾水时，有时会检测水滴。
备有带动作切换开关的型号[EX-15□/17□]
|
备有在透过型传感器的分叉器上配备动作切换开关的型号（动作切换开关中继式）。可有效应用于动作确认。 |
![备有带动作切换开关的型号[EX-15□/17□]](http://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ex-10/images/pic12.jpg)
|
耐弯曲性提高 [EX-□-R]
备有耐弯曲性与以往型号相比大幅提高的耐弯曲电缆型。最适用于机器人手臂等的可动部。
可用M3螺丝安装
备有防腐蚀不锈钢安装支架。
|
MS-EX10-1[冷轧碳钢(SPCC)]和MS-EX10-11[不锈钢(SUS304)](正面检测型传感器的安装支架) |
|
|
MS-EX10-2(SPCC)、MS-EX10-12(SUS304) |
|
|
MS-EX10-3(SPCC)、MS-EX10-13(SUS304) |
|

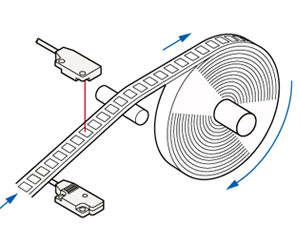

最小检测物体φ1mm[EX-11(E)□、EX-15(E)□]
|
EX-11□ ，EX-11E□ ，EX-15和EX-15E都装有φ 1mm狭缝透光罩，可检测φ 1mm以上的物体。因此，适合于精确定位或小部件检测。 |
|
背景限制[EX-14□]
|
・不受背景影响 |
|
|
・可检测黑色物体 |
|
长检测距离1m[EX-19□]
|
仅3.5mm的厚度可达到1m的检测距离，可用来检测更宽的IC盘。 |
|
省资源※
|
考虑环保因素，采用简单包装，从而减少了垃圾。另外，包装袋采用聚乙烯材质，焚烧后也不会产生有害气体。 ※从2010年10月生产的部分起变更。
|
|
种类
| 种类 | 形状 | 检测距离 |
型号 (注2) |
输出动作 | 输出 | |||
|---|---|---|---|---|---|---|---|---|
|
N P N 输 出 型 |
透 过 型 |
正 面 检 测 |
|
150mm | EX-11A | 入光时ON |
NPN开路集电极 晶体管 |
|
| EX-11B | 遮光时ON | |||||||
| 500mm | EX-13A | 入光时ON | ||||||
| EX-13B | 遮光时ON | |||||||
| 1m | EX-19A | 入光时ON | ||||||
| EX-19B | 遮光时ON | |||||||
|
动作 切换 开关 中继式 |
150mm | EX-15 | 通过切换开关选择入光时ON或遮光时ON | |||||
| 500mm | EX-17 | |||||||
| 侧面检测 |
|
150mm | EX-11EA | 入光时ON | ||||
| EX-11EB | 遮光时ON | |||||||
| 500mm | EX-13EA | 入光时ON | ||||||
| EX-13EB | 遮光时ON | |||||||
| 1m |
EX-19EA |
入光时ON | ||||||
|
EX-19EB |
遮光时ON | |||||||
|
动作 切换 开关 中继式 |
150mm | EX-15E | 通过切换开关选择入光时ON或遮光时ON | |||||
| 500mm | EX-17E | |||||||
|
限 定 反 射 型 ・ 扩 散 光 型 |
正 面 检 测 |
|
2～25mm (注1) (中心10mm) |
EX-14A | 入光时ON | |||
| EX-14B | 遮光时ON | |||||||
|
P N P 输 出 型 |
透 过 型 |
正 面 检 测 |
|
150mm | EX-11A-PN | 入光时ON |
PNP开路集电极 晶体管 |
|
| EX-11B-PN | 遮光时ON | |||||||
| 500mm | EX-13A-PN | 入光时ON | ||||||
| EX-13B-PN | 遮光时ON | |||||||
| 1m | EX-19A-PN | 入光时ON | ||||||
| EX-19B-PN | 遮光时ON | |||||||
|
侧 面 检 测 |
|
150mm | EX-11EA-PN | 入光时ON | ||||
| EX-11EB-PN | 遮光时ON | |||||||
| 500mm | EX-13EA-PN | 入光时ON | ||||||
| EX-13EB-PN | 遮光时ON | |||||||
| 1m |
EX-19EA-PN |
入光时ON | ||||||
|
EX-19EB-PN |
遮光时ON | |||||||
|
限 定 反 射 型 ・ 扩 散 光 型 |
正 面 检 测 |
|
2～25mm (注1) (中心10mm) |
EX-14A-PN | 入光时ON | |||
| EX-14B-PN | 遮光时ON | |||||||
| 注意 | ： | 由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请购买另售的传感器安装支架(6 个机型)。 |
|---|
| (注1)： | 距离为100mm以上时，即使是镜面状物体也检测不到。(代表示例：镜面状物正对传感器。球状或弯曲背景可能被检测到，敬请注意。) |
|---|---|
| (注2)： |
透过型的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。 (例)EX-11A的投光器：EX-11P、EX-11A的受光器：EX-11AD |
耐弯曲电缆型
NPN输出型中备有耐弯曲电缆型。(动作切换开关中继式EX-15□/17□除外)
请在型号末尾加注“-R”进行订购。
(例)EX-11A的耐弯曲电缆型为“EX-11A-R”
5m电缆长度型
NPN输出型中备有5m电缆长度型(标准长度为2m)。(耐弯曲电缆型除外)
请在型号末尾加注“-C5”进行订购。
(例)EX-11A的5m电缆长度型为“EX-11A-C5”
| 标准型 | 电缆長5m型 |
|---|---|
| EX-11A | EX-11A-C5 |
| EX-11B | EX-11B-C5 |
| EX-13A | EX-13A-C5 |
| EX-13B | EX-13B-C5 |
| EX-19A | EX-19A-C5 |
| EX-19B | EX-19B-C5 |
| EX-15 | EX-15-C5 |
| EX-17 | EX-17-C5 |
| EX-11EA | EX-11EA-C5 |
| EX-11EB | EX-11EB-C5 |
| EX-13EA | EX-13EA-C5 |
| EX-13EB | EX-13EB-C5 |
| EX-19EA |
EX-19EA-C5 |
| EX-19EB |
EX-19EB-C5 |
| EX-15E | EX-15E-C5 |
| EX-17E | EX-17E-C5 |
| EX-14A | EX-14A-C5 |
| EX-14B | EX-14B-C5 |
规格
| 种类 | 透过型 | ||||||
| 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | 正面检测 | 正面检测 | ||
|
型 号 (注2) |
入光时ON |
EX- 11A (-PN) |
EX- 11EA (-PN) |
EX- 13A (-PN) |
EX- 13EA (-PN) |
EX- 19A (-PN) |
EX- 19AE (-PN) |
| 非入光时ON |
EX- 11B (-PN) |
EX- 11EB (-PN) |
EX- 13B (-PN) |
EX- 13EB (-PN) |
EX- 19B (-PN) |
EX- 19BEB (-PN) |
|
| 检测距离 | 150mm | 500mm | 1m | ||||
|
最小检测 物体 |
φ1mm不透明体 (完全遮光物体) (投光器和受光器之间的设定 距离 150mm) |
φ2mm不透明体 (完全遮光物体) (投光器和受光器之间的设定 距离 500mm) |
φ2mm不透明体 (完全遮光物体) (投光器和受光器之间的设定 距离 1m) |
||||
| 应差 | - | ||||||
| 重复精度(垂直于检测轴) | 0.05mm以下 | ||||||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||||||
| 消耗电流 | 投光器：10mA以下、受光器：10mA以下 | ||||||
| 输出 |
<NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流50mA) 1V以下(流入电流16mA) <PNP输出型> PNP开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(流出电流50mA) 1V以下(流出电流16mA) |
||||||
|
短路 保护 |
配备 | ||||||
| 反应时间 | 0.5ms以下 | ||||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||||
| 入光指示灯 | - | ||||||
| 稳定指示灯 |
绿色LED (稳定入光时、稳定非入光时亮起) |
||||||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | |||||
| 使用环境温度 |
-25〜+55℃(注意不可结露、结冰) 保存时：-30〜+70℃ |
||||||
| 使用环境湿度 | 35〜85%RH、保存时：35〜85%RH | ||||||
| 使用环境照度 | 白炽灯：受光面照明度3,000R以下 | ||||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||||
| 耐振动 | 频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||||
| 耐冲击 | 加速度 500m/s2(约50G) XYZ各方向3次 | ||||||
| 投光元件 | 红色LED(投光波峰波长：680nm、调制式) | ||||||
| 材质 | 外壳：聚芳酯，透镜：聚芳酯 | ||||||
|
电缆 (注3) |
0.1mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m | ||||||
| 电缆延长 | 0.3mm2 以上的电缆全长可延长至50m(透过型：投光器和受光器各1根) | ||||||
| 重量 | 本体重量：投光器和受光器各约20g，包装重量：约50g | ||||||
| 附件 | 安装螺丝：1套 | ||||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：型号末尾加注“-PN”的机型为PNP输出型。
(注3)：耐弯曲电缆型(型号末尾加注“-R”的机型)附带0.1mm23芯(透过型投光器：2芯)耐弯曲性橡皮电缆，长2m。
| 种类 |
限定 反射型 (扩散光型) |
透过型· 动作切换开关中继式 |
||||
| 正面检测 | 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | ||
|
型 号(注2) |
入光时ON |
EX- 14A (-PN) |
EX- 15 (注3) |
EX- 15E (注3) |
EX- 17 (注3) |
EX- 17E (注3) |
| 非入光时ON |
EX- 14B (-PN) |
|||||
| 检测距离 |
2〜25mm(注4) (中心10mm) |
150mm | 500mm | |||
|
最小检测 物体 |
φ0.1mm铜线 (设定距离10mm) |
φ1mm不透明体 (完全遮光物体) (投光器和受光器之间的设定距离 150mm) |
φ2mm不透明体 (完全遮光物体) (投光器和受光器之间的设定距离 500mm) |
|||
| 应差 |
动作距离 15%以下(注4) |
- | ||||
| 重复精度(垂直于检测轴) | 0.1mm以下 | 0.05mm以下 | ||||
| 电源电压 | 12〜24V DC±10% 脉冲P-P10%以下 | |||||
| 消耗电流 | 13mA以下 | 25mA以下 | ||||
| 输出 |
<NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流50mA) 1V以下(流入电流16mA) <PNP输出型> PNP开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(流出电流50mA) 1V以下(流出电流16mA) |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下 (输出和0V之间) ・剩余电压：2V以下(流入电流100mA) 1V以下(流入电流16mA) |
||||
|
短路 保护 |
配备 | |||||
| 反应时间 | 0.5ms以下 | |||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) |
橙色LED(输出ON时亮起) 位于分叉器上 |
||||
| 入光指示灯 | - |
红色LED(入光时亮起) 位于传感器部(受光器) |
||||
| 稳定指示灯 |
绿色LED (稳定入光时、稳定非入光时亮起) |
绿色LED (稳定入光时、稳定遮光时亮起) 位于传感器部(受光器) |
||||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | ||||
| 使用环境温度 |
-25〜+55℃(注意不可结露、结冰)) 保存时：-30〜+70℃ |
|||||
| 使用环境湿度 | 35〜85%RH、保存时：35〜85%RH | |||||
| 使用环境照度 | 白炽灯：受光面照明度3,000R以下 | |||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |||||
| 耐振动 | 频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | |||||
| 耐冲击 | 耐久500m/s2(约50G) XYZ各方向3回 | |||||
| 投光元件 | 红色LED(投光波峰波长：680nm、调制式) | |||||
| 材质 | 外壳：聚芳酯，透镜：聚芳酯 |
外壳：聚芳酯， 透镜：聚芳酯 分叉器：聚芳酯 |
||||
|
电缆 (注5) |
0.1mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m |
0.2mm2 3芯橡皮电缆，长2m (不包括分叉器)(传感器和分叉器之间为0.5m) |
||||
| 电缆延长 | 0.3mm2 以上的电缆全长可延长至50m(透过型：投光器和受光器各1根) | 0.3mm2 0.3mm2以上的电缆全长可延长至100m | ||||
| 重量 |
本体重量： 约20g 包装重量： 约40g |
本体重量：各约55g、 包装重量：约80g |
||||
| 附件 |
安装螺丝： 1套 |
安装螺丝：1套、 调整螺丝刀：1个 |
||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：型号末尾加注“-PN”的机型为PNP输出型。
(注3)：可通过切换开关选择入光时ON或遮光时ON。
(注4)：限定反射型传感器的检测距离与应差是相对于白色无光泽纸(50×50mm)的数值。
(注5)：耐弯曲电缆型(型号末尾加注“-R”的机型)附带0.1mm23芯(透过型投光器：2芯)耐弯曲性橡皮电缆，长2m。
尺寸图
- 单位mm
EX-11A□ EX-11B□ EX-13A□
EX-13B□ EX-19A□ EX-19B□
传感器
|
|
EX-11EA□ EX-11EB□
EX-13EA□ EX-13EB□
EX-19EA□ EX-19EB□
传感器
|
|
EX-15
EX-17
传感器
|
EX-15E
EX-17E
|
EX-14A□
EX-14B□
|
MS-EX10-1
|
|
MS-EX10-2
传感器安装支架(另售)
|
|
MS-EX10-13
|
|
MS-EX10-11
|
|
MS-EX10-12
|
|
MS-EX10-13
|
|
