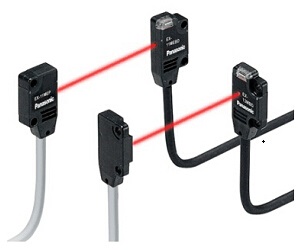

放大器内置 超薄型光电传感器 EX-10M
- 超薄灵巧，投光随心掌控。安装灵活，扩展方便。
- 产品型号：EX-10M系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
特点
投光可调，轻便小巧
|
|

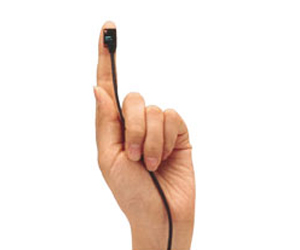

厚度仅3.5mm
体积只有W10×H14.5×D3.5mm(透过型·正面检测型)。
为最小规格的传感器，只需拥有些许空间，即可随处安装。
|
高速反应：0.5ms
即使微小的差距也可以检测。
|

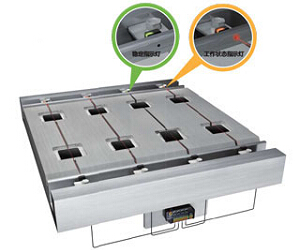

可灵活安装
透过型传感器备有正面检测型和侧面检测型2种，可灵活安装。
|
投光可调中继调节器
EX-M04中继调节器最大可串联4台，最多可连接16组传感器的投光器，可分别对其进行投光量的调节。
|
种类
|
种类 |
型号 | 输出 | ||
|---|---|---|---|---|
|
透 过 型 |
正面检测 | 入光时ON | EX-11MA | NPN开路集电极晶体管 |
| EX-11MA-PN | PNP开路集电极晶体管 | |||
| 非入光时ON | EX-11MB | NPN开路集电极晶体管 | ||
| EX-11MB-PN | PNP开路集电极晶体管 | |||
| 侧面检测 | 入光时ON | EX-11MEA | NPN开路集电极晶体管 | |
| EX-11MEA-PN | PNP开路集电极晶体管 | |||
| 非入光时ON | EX-11MEB | NPN开路集电极晶体管 | ||
| EX-11MEB-PN | PNP开路集电极晶体管 | |||
| 正面检测 | 入光时ON | EX-13MA | NPN开路集电极晶体管 | |
| EX-13MA-PN | PNP开路集电极晶体管 | |||
| 非入光时ON | EX-13MB | NPN开路集电极晶体管 | ||
| EX-13MB-PN | PNP开路集电极晶体管 | |||
| 侧面检测 | 入光时ON | EX-13MEA | NPN开路集电极晶体管 | |
| EX-13MEA-PN | PNP开路集电极晶体管 | |||
| 非入光时ON | EX-13MEB | NPN开路集电极晶体管 | ||
| EX-13MEB-PN | PNP开路集电极晶体管 | |||
规格
| 种类 | 透过型 | ||||
|---|---|---|---|---|---|
| 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | ||
|
型 号 |
入光时ON |
EX-11MA (-PN) |
EX-11MEA (-PN) |
EX-13MA (-PN) |
EX-13MEA (-PN) |
| 非入光时ON |
EX-11MB (-PN) |
EX-11MEB (-PN) |
EX-13MB (-PN) |
EX-13MEB (-PN) |
|
| 检测距离 | 150mm | 500mm | |||
| 最小检测物体 | ø1mm不透明体 | ø2mm不透明体 | |||
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | ||||
| 消耗电流 | 投光器：10mA以下、受光器：10mA以下 | ||||
| 输出 |
<NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为50mA时) 1V以下(流入电流为16mA时) < PNP输出型> PNP开路集电极晶体管 ・最大源电流：50mA ・外加电压：30V DC以下(输出和＋V之间) ・剩余电压：2V以下(源电流为50mA时) 1V以下(源电流为16mA时) |
||||
| 短路保护 | 配备 | ||||
| 反应时间 | 0.5ms以下 | ||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
| 稳定指示灯 |
绿色LED (稳定入光或稳定非入光状态下亮起) |
||||
|
环 境 性 能 |
保护构造 | IP67(IEC) | |||
| 使用环境温度 | -25～+55℃(注意不可结露、结冰)、存储时：-30～+70℃ | ||||
| 使用环境湿度 | 35～85%RH、存储时：35～85%RH | ||||
| 使用环境照明度 | 白炽灯：受光面照明度3,000 lx以下 | ||||
| 耐电压 | AC 1,000V 1分钟 所有地电源连接端子与外壳之间 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间 20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 频率10~500Hz 双振幅3mm(MAX.20G)，X、Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度500m/s2(约50G)，X、Y和Z方向各3次 | ||||
| 投光元件 | 红色LED(投光波峰波长：680nm、调制式) | ||||
| 材质 | 外壳：聚芳酯，透镜：聚芳酯 | ||||
| 电缆 | 0.1mm2 3芯橡皮电缆，长2m | ||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至50m(投光器和受光器各1根) | ||||
| 重量 | 本体重量：投光器和受光器各约20g，包装重量：约60g | ||||
| 投光可调 | 需另购：中继调节器 | ||||
| 种类 | 中继调节器(另售) | ||
|---|---|---|---|
| 型号 | EX-M01 | EX-M04 | |
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | ||
| 消耗电流 | - | ||
| 投光量调节器 | 持续可变调节器 | ||
| 连接台数 | 1台 | 4台 | |
|
环 境 性 能 |
使用环境温度 | 0～+50℃(注意不可结露、结冰)、存储时：-20～+70℃ | |
| 使用环境湿度 | 35～85%RH、存储时：35～85%RH | ||
| 耐电压 | AC 1,000V 1分钟 所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间 20MΩ以上，基于DC250V的高阻表 | ||
| 耐振动 |
频率10～500Hz 双振幅3mm(MAX.20G)， X、Y和Z方向各2小时 |
||
| 耐冲击 |
加速度500m/s2(约50G)， X、Y和Z方向各3次 |
||
| 材质 | 外壳：PC+ABS | ||
| 重量 |
本体重量：约15g 包装重量：约20g |
本体重量：约25g 包装重量：约30g |
|
尺寸图
- 单位mm
EX-11M□
EX-13M□
传感器
|
EX-11ME□
EX-13ME□
传感器
|
EX-M01(另售)
中继调节器
|
EX-M04(另售)
中继调节器
|
