放大器内置・超小型激光传感器 EX-L200

  • 超小型/简单调整/高精度/简单设置/耐环境
  • 产品型号：EX-L200系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

激光传感器
世界最小※如此小的体积还内置放大器

※2010年9月本公司调查结果

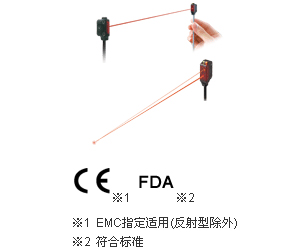

放大器内置・超小型激光传感器 EX-L200
CE※1 FDA※2
※1 EMC指定适用(反射型除外)
※2 符合标准

特点

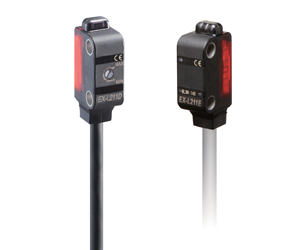

超小型

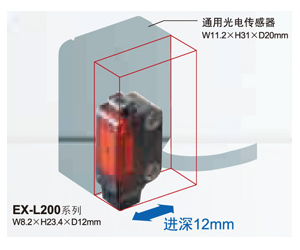

采用定制的专用IC集成电路和光学设计，与通用光电传感器体积减少约67%(透过型)、58%(反射型)。并充分利用激光独有的优异方向性和视觉辨认性，以同类产品中全世界最小的体积实现了高精度检测。

超小型 EXL200

高精度

■透过型
EX-L211最小检测物体φ0.3mm(典型示例)。
φ0.5mm的受光狭缝能够拦截多余的光线。仅对狭缝内的光线有效，因此可进行有效、高精度的检测。最适用于微小物体的检测和微小高度差异的检测。
另外，通过采用专用的非球面模型透镜，可实现高品质的聚光。

高精度

■光点反射型
EX-L221最小检测物体φ0.01mm(典型示例)。
可检测最小0.01mm金属丝的高精度。
检测距离达到300mm，可用于广泛的用途。
光点尺寸： 1mm以下(距离300mm时的典型示例)

高精度

光轴调节简易 EX-L211/EX-L212

■还能照出检测物体的影子，容易目视定位

边观察映照在光轴调整屏上的红色光点，边结合实物进行光轴调节，可瞬间确认最佳的受光位置。右图表示对自动铅笔笔芯(检测物体)进行目视调节的示例。

简单调整

简单设置

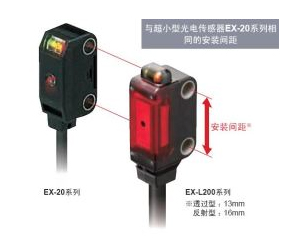

超安装间距与超小型光电传感器EX-20系列相同，因此，可减少设计工时。

简单设置

耐水和尘埃的保护构造IP67

采用保护构造IP67，因此，可在水分和尘埃较多的现场环境使用。

耐水和尘埃的保护构造IP67

使用便捷

■可用M3螺丝切实紧固
安装孔中装有金属套管，因此，可防止因螺丝紧固过度而导致的损坏。
(紧固扭矩：0.5N·m)

可用M3螺丝切实紧固

■导体截面积为1.5倍，配线更容易
导线的导体截面积从以往超小型光电传感器的0.1mm2增大至0.15mm2。电缆的压接作业更方便，从而提高了施工性能。而且压接部的拉伸强度也提高了。

导体截面积为1.5倍，配线更容易

■配备灵敏度调节器 [EX-L211/EX-L221/EX-L291]
在世界最小尺寸中配备灵敏度调节器。在精细检测和高精度检测中尽显威力。

配备灵敏度调节器 [EX-L211/EX-L221/EX-L291]

■可切换输出动作
可通过输出动作切换输入，切换输出动作。1种机型即可支持入光时ON/非入光时ON，因此，可消除误订购，减少维护部件的管理工时。

可切换输出动作

■低消耗电流
激光光源产品中的低消耗电流。比LED光源约低5mA，使用越多越有效。

种类

种类 形状 检测距离 型号 光点尺寸
(典型示例) 		灵敏
调节器
NPN输出 PNP输出
限定
反射型 		光点
型 		20〜50mm
(中心22mm)
(注1) 		EX-L261 EX-L261-P φ1mm以下
(距离50mm时) 		配备
线性
光点型 		20〜70mm
(中心22mm)
(注1) 		EX-L262 EX-L262-P 约１×5mm
(距离50mm时) 		配备
透过型 微小物体
检测型 		1m EX-L211 EX-L211-P 约6×4mm
(距离1m时) 		配备
长距离
检测型 		3m EX-L212 EX-L212-P 约8×5.5mm
(距离1m时) 		-
镜
反射型 		长距离
检测型 		4m (注3) EX-L291 EX-L291-P 约6×4mm
( 距离1m时) 		配备
光点
反射型 		微小物体
检测型 		45～300mm EX-L221 EX-L221-P φ1mm以下
(距离300mm时) 		配备
(注1)： 相对于白色无光泽纸(100×100mm)的数值。
(注2)： 透过型的铭板上所记载的型号名称中，带"E"符号的机型为投光器，带"D"符号的机型为受光器。
(例)EX-L211的投光器：EX-L211E、EX-L211的投光器：EX-L211D
(注3)： 回归反射型的检测距离是指相对于反射镜RF-330的数值。另外，检测距离表示可检测到检测物体的范围。
下表所示的检测距离A可能会因检测物体的形状等而异。请务必利用实际的检测物体来进行动作确认。
  ※1：关于偏极滤波器PF-EXL2-1、反射镜RF-210
  ※2：近距离安装反射镜的情况下，角度特性会变狭窄。请对传感器或者反射镜的角度进行微调。

M8中继连接器型、电缆长度5m型

备有M8中继连接器型及电缆长度5m型(标准为2m)。订购时，请在M8中继连接器型的型号末尾加“-J”，在电缆长度5m型的型号末尾加“-C5”。
另外，M8中继连接器型，请另外购买连接电缆。
(例)EX-L211-P的M8中继连接器型为“EX-L211-P-J”
EX-L211-P的电缆长度5m型为“EX-L211-P-C5”

连接电缆

・CN-24A-C2　・CN-24AL-C2
・CN-24A-C5　・CN-24AL-C5

・连接电缆(透过型需要使用2根)。

种类 型号名称 电缆长度
直线型 CN-24A-C2 2m
CN-24A-C5 5m
弯头型 CN-24AL-C2 2m
CN-24AL-C5 5m

无反射镜型

回归反射型中备有不附带反射镜的产品。

种类 型号名称
NPN输出 PNP输出
回归反射型 EX-L291-Y EX-L291-P-Y
  中继连接器形 EX-L291-J-Y EX-L291-P-J-Y
电缆长度5m型 EX-L291-C5-Y EX-L291-P-C5-Y

作为维修部件单独购买时的型号

·MS-EXL2-2(透过型用安装板)
·MS-EXL2-3(回归/光点反射型用安装板)
·RF-330(回归反射型用反射镜)

规格

种类 透过型
微小物体检测型 长距离检测型
型
号
名
称 		NPN输出 EX-L211 EX-L212
PNP输出 EX-L211-P EX-L212-P
检测距离 1m 3m
光点尺寸
(典型示例) 		约6×4mm(纵×横)
(距离1m时) 		约8×5.5mm(纵×横)
(距离1m时)(注2)
检测物体 φ2mm以上的不透明体 φ3mm以上的不透明体
最小检测物体
(典型示例)(注3) 		φ0.3mm的不透明体 -
重复精度 检测轴直角方向：0.05mm以下
重复精度
(典型示例)(注3) 		检测轴直角方向：
0.01mm以下
(所有区域) 		-
电源电压 12〜24V DC ±10% 波动P-P10%以下
消耗电流 投光器：10mA以下、受光器：10mA以下
输出 <NPN输出型>
NPN晶体管・开路集电极
・最大流入电流： 50mA
・外加电压：26.4V DC以下(输出-0V之间)
・剩余电压：
2V以下(流入电流50mA时)
1V以下(流入电流16mA时)

<PNP输出型>
PNP晶体管・开路集电极
・最大流出电流： 50mA
・外加电压：26.4V DC以下((输出-＋V之间)
・剩余电压：
2V以下(流出电流50mA时)
1V以下(流出电流16mA时)
输出动作 入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定
短路保护 配备(短路保护/反接保护)
反应时间 0.5ms以下
工作状态指示灯 橙色LED(输出ON时亮灯) 透过型安装在受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上
电源指示灯 绿色LED(通电时亮灯) 安装在投光器上
灵敏度调节器 连续可变电阻 安装在受光器上 -
耐
环
境
性 		保护构造 IP67(IEC、JIS)
使用环境温度 -10〜+55℃(但应无凝露及结冰)、存储时：-30〜＋70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000ℓx以下
耐电压 AC1,000V 1分钟　所有充电部与外壳之间
绝缘电阻 所有充电部与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率：10〜500Hz　双振幅：1.5mm(最大10G)　X,Y和Z各方向2小时
耐冲击 加速度500m/s2 (约50G)　X,Y和Z各方向3次
投光元件 红色半导体激光　等级1(JIS/IEC/FDA)(注4)
［最大输出：EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、发光峰值波长655nm］
材质 外壳：PBT、前面窗口：丙烯基、透镜：玻璃
电缆 0.15mm2 4芯(透过型的投光器为2芯)带橡皮绝缘电缆2m
电缆延长 0.3mm2以上的电缆全长可延长至50m(透过型中投光器、受光器各全长100m)
重量 本体重量：投光器约40g／受光器约40g
包装重量：约90g
附件 MS-EXL2-2(安装板)：2个

(注1) ：未指定的测量条件为使用环境温度＝＋23℃。
(注2) ： EX-L212□型在距离为3m时，光点尺寸约为H17×W11mm(目测的代表示例)。
(注3) ：将灵敏度调节器调至最佳设定时的参考值。
(注4) ：依据第50号激光通告(2007.6.24)，以FDA标准(21 CFR 1040.10、1040.11)为准。

种类 回归反射型 光点反射型
长距离检测型 微小物体检测型
型
号
名
称 		NPN输出 EX-L291 EX-L221
PNP输出 EX-L291-P EX-L221-P
检测距离 4m(注2) 45〜300mm
(□使用100mm白色无光泽纸张)
光点尺寸
(典型示例) 		约6×4mm(纵×横)
(距离1m时)(注3) 		φ1mm以下
(距离1m时)
检测物体 φ25mm以上的不透明体、半透明体 不透明体、半透明体、透明体
最小检测物体
(典型示例)(注4) 		- φ0.01mm的金属丝
应差( 迟滞) 动作距离的20%以下
重复精度 检测轴直角方向：0.2mm以下
重复精度
(典型示例)(注4) 		- 检测轴直角方向：0.02mm以下
(距离100～200mm时)
电源电压 12〜224V DC ±10% 波动P-P10%以下
消耗电流 15mA以下
输出 <NPN输出型>
NPN晶体管・开路集电极
・最大流入电流： 50mA
・外加电压：26.4V DC以下(输出-0V之间)
・剩余电压：
2V以下(流入电流50mA时)
1V以下(流入电流16mA时)

<PNP输出型>
PNP晶体管・开路集电极
・最大流出电流： 50mA
・外加电压：26.4V DC以下(输出-＋V之间)
・剩余电压：
2V以下(流出电流50mA时)
1V以下(流出电流16mA时)
输出动作 入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定
短路保护 配备(短路保护/反接保护)
反应时间 0.5ms以下
工作状态指示灯 橙色LED(输出ON时亮灯) 透过型安装在受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上
自动防干扰功能 配备(最多可紧密安装2台)
灵敏度调节器 配备连续可变电阻
耐
环
境
性 		保护构造 IP67(IEC、JIS)
使用环境温度 -10〜+55℃(但应无凝露及结冰)、存储时：-30〜＋70℃
使用环境湿度 35〜85%RH、存储时：35：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000ℓx以下
耐电压 AC1,000V 1分钟　所有充电部与外壳之间
绝缘电阻 所有充电部与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅：1.5mm(最大10G)　X,Y和Z各方向2小时
耐冲击 加速度：500m/s2(约50G)，X,Y和Z各方向3次
投光元件 红色半导体激光　等级1(JIS/IEC/FDA)(注5)
［最大输出：EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、发光峰值波长655nm］
材质 外壳：PBT、前面窗口：丙烯基、透镜：玻璃
电缆 0.15mm2 4芯(透过型的投光器为2芯)带橡皮绝缘电缆2m
电缆延长 0.3mm2以上的电缆全长可延长至50m(透过型中投光器、受光器各全长 100m)
重量 本体重量：约45g、包装重量：约60g
附件 RF-330(反射镜) ：1个
MS-EXL2-3(安装板) ：1个 		MS-EXL2-3(安装板) ：1个

(注1) ：无指定时的测量条件为使用环境温度＝+23℃。
(注2) ： 回归反射型传感器的检测距离是相对于反射镜RF-330的数值。 此外，检测距离表示检测物体的可检测范围。下表中的检测距离A因检测物体的形状等不同，可能发生变化。 请务必使用实际的检测物体进行动作确认。

※1 ：关于偏极滤波器PF-EXL2-1、反射镜RF-210，请参照可选件。
※2 ：近距离安装反射镜的情况下，角度特性会变狭窄。请对传感器或者反射镜的角度进行微调。
(注3) ：EX-L212□在距离为3m的情况下，光点尺寸约为H17×W11mm(目视的典型示例)。EX-L291□在距离为4m的情况下，光点尺寸约为H18×W10mm(目视的典型示例)。
(注4) ：将灵敏度调节器的设定调整为最佳状态时的参考值。
(注5) ：根据激光通知No.50(2007.6.24)，符合FDA规定(21 CFR 1040.10及1040.11)。

尺寸图

  • 单位mm

EX-L211(-P)
EX-L212(-P)

传感器

EX-L211(-P) EX-L212(-P)
(注1) ：投光器为激光投光指示灯(绿色)。
(注2) ：仅配备EX-L211(-P)的受光器。

EX-L211(-P)-J
EX-L212(-P)-J

传感器

EX-L211(-P)-J EX-L212(-P)-J
(注1) ：投光器为激光投光指示灯(绿色)。
(注2) ：仅配备EX-L211(-P)-J的受光器。

EX-L221(-P)
EX-L291(-P)

传感器

EX-L221(-P) EX-L291(-P)

偏极滤光器安装图

图示为在回归反射型EX-L291(-P)上安装有偏极滤光器PF-EXL2-1的情况。

EX-L221(-P)-J
EX-L291(-P)-J

传感器

EX-L221(-P)-J EX-L291(-P)-J

RF-330

反射镜(EX-L291□附带)

RF-330
材质： 丙烯(反射镜)，ABS(基座)

RF-210

反射镜(另售)

RF-210
材质： 丙烯(反射镜)，ABS(基座)
附带2个带垫圈的M3螺丝(长8mm)和两个螺母

MS-RF21-1

RF-210用反射镜安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝(长12mm)和

安装图

MS-EXL2-2

安装板(透过型中附带)

MS-EXL2-2
材质： SUS304
(注1) ： 不附带螺丝。请另外准备。

安装图

图示为安装在投光器上时的情况。

MS-EXL2-2 安装图
※不使用安装板时，可能会发生光轴偏差。

MS-EXL2-3

安装板(反射镜/光点反射型中附带)

MS-EXL2-3
材质： SUS304

(注1) ：不附带螺丝。请另外准备。

安装图

※不使用安装板时，可能会发生光轴偏差。

MS-EXL2-1

外形尺寸图

MS-EXL2-1
材质： SUS304

附带2个带垫圈的M3螺丝(长14mm)(SUS304)

安装图

图示为安装在透过型受光器上时的情况

MS-EXL2-1安装图(安装在透过型受光器上时)

图示为安装在回归反射型及光点反射型上时的情况。

MS-EXL2-1安装图(安装在透过型受光器上时)
售前客服 点击这里给我发消息 点击这里给我发消息 售后客服 点击这里给我发消息
