小型光电传感器 [放大器内置] CX-400 Ver.2

  • 新增放大器内置距离设定反射型光电传感器CX-445、CX-446。 NEW
  • 产品型号：CX-400系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

产品升级 制造使人和地球更加和谐的传感器

小型光电传感器 [放大器内置] CX-400
CE※1 Recognition※2 韩国S标志※3
※1 符合EMC指令
※2 Recognition认证
※3 认证通过(仅一部分型号)

NEW 2013年1月 限定反射型光电传感器CX-462

NEW 2014年4月 放大器内置距离设定反射型光电传感器CX-445、CX-446

特点



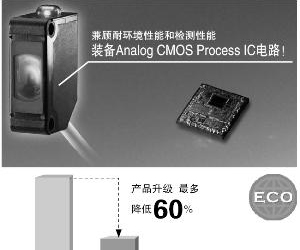

最多降低功耗60%，减轻环境负荷

CX-400系列装备新开发的定制IC电路，在提高环境适应性、检测性能和可靠性方面做了种种改进，产 品阵容共计140种。产品升级，各机型平均降低功耗44%，最多者降耗达60%。为节能、减排CO2和保 护地球环境做出贡献。

产品升级，抗干扰性能更强

抗干扰性能强的CX-400型获得进一步增强。装备耐变频器电路，能使峰值波长进行最佳偏移，使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。

抗干扰性能强

严酷环境能仍能发挥稳定的检测性能

根据机种采用的材质的不容、采用抗油、冷却液能力强的亚克力和抗酒精强的PC。 更有抗噪音、干涉、寒冷的产品。皆为CX-400系列的特点。

抗油・冷却液能力强的[CX-41□/42□/49□]
透过型、回归反射型(CX-48□除外)、扩散反射型的透镜材质采用抗冷却液能力强的丙烯。即使安装在油雾飞散的金属加工机械的周边，亦可放心使用。并具有达IP67(IEC)的保护构造。
抗油、冷却液的能力强[CX-41□/42□/49□]
抗油、冷却液的能力强[CX-41□/42□/49□]

不易受酒精腐蚀[CX-44□/48□]
前罩、显示罩均采用了不易受酒精腐蚀的聚碳酸酯材质。设置在喷洒酒精洗剂的食品加工设备周围时，也可放心使用。并具有达IP67(IEC)的保护构造。
注意：CX-48□附带反光镜请勿沾到清洗液。

不易受酒精腐蚀[CX-44□/48□]

重视环保

■彻底消除浪费，大幅减轻环境负荷 CX-400系列不仅备有3种长度的电缆可选，还简化包装，从而减少了废弃物。而且采用聚乙烯包装袋，不会产生有害气体。

重视环保

自动防干扰功能

采用防干扰设计，最多可紧贴安装2台传感器。

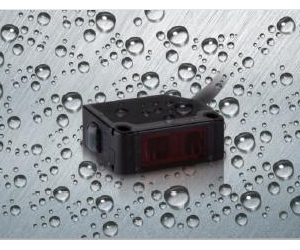

耐环境、IP67设计结构

保护构造IP67，有水和灰尘的现场，可正常使用。

耐环境、IP67设计结构

注意：在检测过程中有水、可检测到水。

抗干扰

利用防干扰功能最多可紧贴安装2台传感器。

抗干扰

适应严寒地带的能力也很强

即使是在－25℃的严寒地带，亦可发挥出稳定的性能。

节省施工

备有M8连接器型和M12中继连接器型。有助于减少安装、维护工时。此外，电缆型的电缆长度备有0.5m、2m和5m型。不会出现多余的废弃物。

节省施工

返回页首

BGS功能的完美应用[CX-445、CX-446]NEW

■异色工件通过时
可以几乎等同的距离检测黑色和白色工件。即便在异色工件流通的生产线上进行换产时，也无需调节器调节。
■无背景时
工件与背景物体分离时。

线性光点设计[CX-46□]NEW

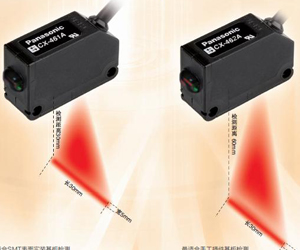

5mm×30mm线性光点设计，稳定检测有镂空或凹凸表面的产品。

安装简单

无需灵敏度调节，即可使用；两孔设计，节省安装工时。

稳定检测

特殊光学透镜设计，受工件颜色影响较小；即便在异色工件流通的产线上也可稳定检测。


红外光束之强光束[CX-412/413]

实现检测距离为15m的长距离检测。强劲的穿透力，亦可用于包装物内部的检测等。

红外光束之强光束[CX-412]

耐尘、耐脏[CX-412/413]

采用红外光束作为光源。与红色光束型产品相比，更加耐尘、耐脏。

耐尘、耐脏[CX-412]

返回页首

带偏极滤光器回归反射型[CX-491]

内置偏极滤光器，就连镜面体亦可稳定检测。

带偏极滤光器回归反射型[CX-491]

绰绰有余的检测距离5m[CX-493]

使用便于对准光轴的红色光束型产品，可进行长度为5m的长距离检测。亦可满足横向宽度较宽的自动卷帘门的需求。

绰绰有余的检测距离5m[CX-493]

透明物体检测专用型问世[CX-48□]

采用独特的光学系统和专门检测透明物体的电路。与以往产品相比，可稳定地检测更薄的透明物体。

透明物体检测专用型问世[CX-48□]
透明物体检测专用型问世[CX-48□]

返回页首

采用高亮度光点光，便于对准光轴[CX-423]

采用可视性良好的高亮度红色LED光点光，使得检测位置一目了然。此外，当设定距离为100mm时可采用约φ2mm的超小光点；当设定距离为200mm时可采用约φ5mm的小光点。还能检测细小的工件。

采用高亮度光点光，便于对准光轴[CX-423]

减少光点调节器的调节工时[CX-42□]

根据检测距离的不同，备有丰富齐全的品种。因此，可很方便地对光点进行最佳调整。

减少光点调节器的调节工时[CX-42□]

返回页首

以2％以下的应差可检测小到0.4mm的高低差[CX-441/443]

相对于原有型号，先进的光学系统将检测性能提高约2.5倍。即便是小到0.4mm的高低差亦可准确地检测出。

以2％以下的应差可检测小到0.4mm的高低差[CX-441/443]

可根据用途进行选择的2种光点直径[CX-441/443]

在检测距离为50mm的传感器产品中备有最适用于检测细小工件的小光点(约φ2mm型)以及亦可适用于孔较多或容易颤振的工件的大光点(约φ6.5mm型)。

可根据用途进行选择的2种光点直径[CX-441/443]

不易受颜色的影响[CX-441/443]

可以几乎等同的距离检测黑色和白色工件。即便在异色工件流通的生产线上进行换产时，也无需调节器调节。

不易受颜色的影响

采用高亮度光点光，便于对准光轴[CX-44□]

实现既明亮、可视性又好的高亮度红色光点光。检测位置一目了然。此外，CX-441采用约φ2mm的超小光点，亦可检测细小的工件。

采用高亮度光点光，便于对准光轴

亦可适用于细微差别的检测[CX-44□]

装备5转型光点调节器。可对距离进行精确的设定，非常简便。

亦可适用于细微差别的检测

BGS/FGS功能可轻松进行更严格的设定![CX-44□]

＜以下情况因为有BGS功能而变得的便利＞
■无背景时
工件与背景物体分离时

如果更改背景颜色或有人通过时也不受影响。

BGS/FGS功能可轻松进行更严格的设定![CX-44□]

＜以下情况因为有FGS功能而变得的便利 ＞
■有背景物体时
工件与背景物体紧贴时
工件上有光泽及不平整时

传送带上的工件不受光泽、颜色、不平整的影响。

BGS/FGS功能可轻松进行更严格的设定![CX-44□]
注意：FGS功能务必在有传送带等背景物体的状态下使用。

种类

标准型

种类 形状 检测距离 型式名(注1) 输出动作 投光元件
NPN输出 PNP输出
透
过
型 		  10m CX-411 CX-411-P 入光时ON/
非入光时ON
通过切换开关
选择 		红色LED
长距离 15m CX-412 CX-412-P 红外线LED
30m CX-413 CX-413-P
回
归
反
射
型 		带偏极
滤光器 		3m(注2) CX-491 CX-491-P 红色LED
长距离 5m(注2) CX-493 CX-493-P
透明体
检测用 		50～500mm(注2) CX-481 CX-481-P 红外线LED
50～1,000mm(注2) CX-483 CX-483-P
0.1～2m(注2) CX-482 CX-482-P
扩
散
反
射
型 		  100mm CX-424 CX-424-P 红外线LED
300mm CX-421 CX-421-P
800mm CX-422 CX-422-P
窄视角 70～300mm CX-423 CX-423-P 红色LED
距
离
设
定
反
射
型 		小光点 2～50mm
(距离设定范围:
20～50mm) 		CX-441 CX-441-P 检测时ON/
非检测时ON
通过切换开关
选择 		红色LED
  CX-443 CX-443-P
15～100mm
(距离设定范围:
20～100mm) 		CX-444 CX-444-P
20～300mm
(距离设定范围:
40～300mm) 		CX-442 CX-442-P

注意：由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请另行订购传感器安装支架。

(注1): 透过型的铭牌上所标记的型号带“E”为投光器，带“D”为受光器。
(注2): 回归反射型传感器的检测距离是相对于反射镜RF-230的数值。 此外，检测距离表示检测物体的可检测范围。
下表中的检测距离A因检测物体的形状等不同，可能发生变化。 请务必使用实际的检测物体进行动作确认。
  CX-491□ CX-493□ CX-481□ CX-483□ CX-482□
A 0～3m 0～5m 50～500mm 50～1,000mm 0.1～2m
B 0.1～3m 0.1～5m 100～500mm 100～1,000mm 0.8～2m

基本型

（未配备动作切换开关和灵敏度调节器。电缆长0.5m。）

种类 形状 检测距离 型号(注1) 输出动作 投光元件
NPN输出 PNP输出
透
过
型 		  10m CX-411A-C05 CX-411A-P-C05 入光时ON 红色LED
CX-411B-C05 CX-411B-P-C05 遮光时ON
长距离 15m CX-412A-C05 CX-412A-P-C05 入光时ON 红外线LED
CX-412B-C05 CX-412B-P-C05 遮光时ON
回
归
反
射
型 		带偏极
滤光器 		3m
(注3) 		CX-491A-C05-Y CX-491A-P-C05-Y 入光时ON 红色LED
CX-491B-C05-Y CX-491B-P-C05-Y 遮光时ON
限
定
反
射
型 		10～40mm
(中心23mm)
(注4) 		NEW
CX-461A-C05 		NEW
CX-461A-P-C05 		入光时ON 红色LED
NEW
CX-461B-C05 		NEW
CX-461B-P-C05 		非入光时ON
10～70mm
(中心40mm)
(注4) 		NEW
CX-462A-C05 		NEW
CX-462A-P-C05 		入光时ON
NEW
CX-462B-C05 		NEW
CX-462B-P-C05 		非入光时ON

基本型

（未配备动作切换开关，配备距离设定调节器。电缆长2m。）

种类 形状 检测距离 型式名(注1) 输出动作 投光元件
NPN输出 PNP输出
距
离
设
定
反
射
型

10～50mm

（注4）

NEW
CX-445A 		- 入光时ON 红色LED
NEW
CX-445B 		- 非入光时ON

40～200mm

（注4）

NEW
CX-446A 		- 入光时ON
NEW
CX-446B 		- 非入光时ON

注意：由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请另行订购传感器安装支架。

(注1): 透过型的铭牌上所标记的型号带“E”为投光器，带“D”为受光器。
(注2): 反射镜另售。检测距离是相对于RF-230的数值。
(注3): 回归反射型传感器的检测距离是相对于反射镜RF-230(另售)的数值。此外，检测距离表示检测物体的可检测范围。
下表中的检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。
  CX-491□
A 0～3m
B 0.1～3m
(注4): 限定反射型传感器的检测距离与应差是相对于白色无光泽纸(100×100mm)的数值

0.5m/5m电缆长度型

备有0.5m和5m电缆长度型(标准规格为2m，基本型为0.5m)。
订购0.5m电缆长度型时，请在型号末尾加注“-C05”进行订购；订购5m电缆长度型时，请在型号末尾加注“-C5”。(但CX-44□及基本型除外。)

(例) CX-411-P的0.5m电缆长度型为“ CX-411-P-C05”
CX-411-P的5m电缆长度型为“CX-411-P-C5”

M8连接器型、M12中继连接器型

备有M8连接器型及M12中继连接器型。
订购M8连接器型时，请在型号末尾加注“-Z”进行订购；订购M12中继连接器型时，请在型号末尾加注“-J”。
(但CX-44□、CX-425不配备M12中继连接器型。基本型除外。)
(例) CX-411-P的M8连接器型为“ CX-411-P-Z”
CX-411-P的M12中继连接器型为“ CX-411-P-J”

种类 型号 电缆长度 内容
M8
连接器
型用 		直线型 CN-24A-C2 2m 可用于所有型号
CN-24A-C5 5m
L型 CN-24AL-C2 2m
CN-24AL-C5 5m
M12
中継连接器
型用 		2芯 CN-22-C2 2m 透过型的投光器用
(2芯)
CN-22-C5 5m
4芯 CN-24-C2 2m 透过型的投光器用
CN-24-C5 5m

CN-24A-C2
CN-24A-C5

连接电缆

CN-24AL-C2
CN-24AL-C5

CN-22-C2、CN-22-C5
CN-24-C2、CN-24-C5

无反射镜型

NPN输出型：CX-491-Y
PNP输出型：CX-491-P-Y

附件

RF-230(反射镜)

规格

标准型

种类 透过型
长距离
型
式
名 		NPN输出 CX-411 CX-412 CX-413
PNP输出 CX-411-P CX-412-P CX-413-P
检测距离 10m 15m 30m
检测物体 φ12mm以上的不透明体(注2)
应差 -
重复精度
(垂直于检测轴) 		0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 投光器：15mA以下
受光器：10mA以下 		投光器：20mA以下
受光器：10mA以下 		投光器：25mA以下
受光器：10mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出-0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)

<PNP输出型>
PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出-+V之间)
・剩余电压：2V以下(流出电流为100mA时)
1V以下(流出电流为16mA时)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
反应时间 1ms以下 2ms以下
工作状态指示灯 橙色LED(输出ON时亮起)　位于受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)　位于受光器上
电源指示灯 绿色LED(通电时亮起)　位于投光器上
灵敏度调节器 持续可变调节器 安装于透过型传感器的受光器上
防干扰功能 [有了防干扰滤光器(另售)，2套传感器可贴近安装在一起 (检测距离：5m)] -
耐
环
境
性 		保护构造 IP67(IEC)、防浸型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
投光元件(调制式) 红色LED 红外LED
投光波峰波长 680nm 870nm 850nm
材质 外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：丙烯(CX-48□聚碳酸酯)、
显示罩：丙烯(CX-48□聚碳酸酯)
电缆 0.2mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量 投光器：约45g、受光器：约50g
包装重量 约100g
附件 -

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：如果安装了狭缝透光罩(另售)，可检测φ0.5mm的小物体(使用圆形狭缝透光罩时)。

种类 回归反射型
带偏极滤光器 长距离 透射明型体检测用
型
号 		NPN输出 CX-491 CX-493 CX-481 CX-483 CX-482
PNP输出 CX-491-P CX-493-P CX-481-P CX-483-P CX-482-P
检测距离 3m(注2) 5m(注2) 50〜500mm
(注2) 		50〜1,000mm
(注2) 		0.1〜2m
(注2)
检测物体 φ50mm以上的不透明体、半透明体、鏡面体(注2)(注3) φ50mm以上的不透明体、半透明体(注2)(注3) φ50mm以上的透明体、半透明体、不透明体(注2)(注3)
应差
 -
重复精度
(垂直于检测轴) 		0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 13mA以下 10mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出-0V間)
・剩余电压：2V以下(流入电流100mA时)
1V以下(流入电流16mA时)

<PNP输出型>
PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出-+V間)
・剩余电压：2V以下(流出电流100mA时)
1V以下(流出电流16mA时)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
反应时间 1ms以下
工作状态指示灯 橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯 -
灵敏度调节器 持续可变调节器 安装于透过型传感器的受光器上
防干扰功能 配备(2台传感器可紧贴安装)
耐
环
境
性 		保护构造 IP67(IEC)、防浸型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
投光元件(调制式) 红色LED 红外LED
投光波峰波长 680nm 650nm 870nm
材质 外壳：PBT(聚对苯二甲酸乙二醇酯)、
透镜：丙烯(CX-48□聚碳酸酯)
显示罩：丙烯(CX-48□聚碳酸酯)
电缆 0.2mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量 约50g
包装重量 约80g
附件 RF-230(反射镜)：1个

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230的值。此外，检测距离表示检测物体的可检测范围。
下表中的检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。

(注5)：使用前，请务必通过实际检测进行确认。
种类 扩散反射型
窄视角型
型
号 		NPN输出 CX-424 CX-421 CX-422 CX-425 CX-423
PNP输出 CX-424-P CX-421-P CX-422-P CX-425-P CX-423-P
检测距离 100mm(注2) 300mm(注2) 800mm(注2) 1700mm(注2) 70〜300mm
(注2)
检测物体 不透明体、半透明体、透明体(注3) 不透明体、半透明体、透明体(注3)
(最小检测物体φ0.5mm铜导线)
应差
 动作距离的15%以下(注2)
重复精度
(垂直于检测轴) 		1mm以下 0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 13mA以下 15mA以下 18mA以下 15mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出-0V间)
・剩余电压：2V以下(流入电流100mA时)
1V以下(流入电流16mA时)

<PNP输出型>
PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出-+V间)
・剩余电压：2V以下(流出电流100mA时)
1V以下(流出电流16mA时)
输出动作 可用切换开关选择入光时ON/非入光时ON
短路保护 配备
反应时间 1ms以下 2ms以下 1ms以下
工作状态指示灯 橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯 -
灵敏度调节器 持续可变调节器 安装于透过型传感器的受光器上
防干扰功能 配备(2台传感器可紧贴安装)
环
境
性
能 		保护构造 IP67(IEC)、防浸型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
投光元件(调制式) 红外LED 红色LED
投光波峰波长 860nm 850nm 645nm
材质 外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：丙烯(CX-48□聚碳酸酯)、
显示罩：丙烯(CX-48□聚碳酸酯)
电缆 0.2mm2 3芯(透过型的投光器：2芯) 橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量 约50g
包装重量 约60g
附件 -

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：扩散反射型传感器的检测距离与应差是相对于白色无光泽纸(200×200mm)的数值。
(注3)：使用前，请务必通过实际检测进行确认。

种类 距离设定反射型
小光点
型
号 		NPN输出 CX-441 CX-443 CX-444 CX-442
PNP输出 CX-441-P CX-443-P CX-444-P CX-442-P
距离设定范围(注2) 20〜50mm 20〜100mm 40〜300mm
检测距离
(白色无光泽纸) 		2〜50mm 15〜100mm 20〜300mm
应差
 动作距离的2％以下(白色无光泽纸) 动作距离的5%以下
(白色无光泽纸)
重复精度
(垂直于检测轴) 		沿检测轴：1mm以下，垂直于检测轴：0.2mm以下(使用白色无光泽纸)
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 20mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出-0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)

<PNP输出型>
PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出-+V之间)
・剩余电压：2V以下(流出电流为100mA时)
1V以下(流出电流为16mA时)
输出动作 可用切换开关选择检测时ON/非检测时ON
短路保护 配备
反应时间 1ms以下
工作状态指示灯 橙色LED(输出ON时亮起)
稳定指示灯 绿色LED(安定动作时亮起)
距离设定调节器 配备机械式5圈调节器
检测模式 可用检测模式切换输入选择BGS/FGS功能
自动防干扰功能
(注3) 		配备
耐
环
境
性 		保护构造 IP67(IEC)、防浸型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、
存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅3mm(MAX.50G)　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
投光元件(调制式) 红色LED(投光波峰波长：650nm、调制式)
光点直径 约φ2mm
(距离为50mm时) 		约φ6.5mm
(距离为50mm时) 		约φ9mm
(距离为100mm时) 		约□15mm
(距离为300mm时)
材质 外壳：PBT(聚对苯二甲酸乙二醇酯)、
透镜：聚碳酸酯、显示罩：聚碳酸酯
电缆 0.2mm20.2mm2 4芯橡皮电缆，长2m
电缆延长 0.3mm2以上的电缆全长可延长至100m
重量 本体重量 约55g
包装重量 约65g

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)： 距离设定范围是指距离设定调节器可设定的最大检测距离范围。可从2mm[CX-444(-P)为15mm，CX-442(-P)为20mm]起检测受检物体。

(注3)：有时检测会因设置状态和检测物体而不稳定。设置本产品后，请务必通过实际检测进行确认。
(注4): 有时检测会因设置状态和检测物体而不稳定。
设置本产品后，请务必通过实际检测进行确认。
种类 距离设定反射型
型号 NPN输出 NEW
CX-445A 		NEW
CX-445B 		NEW
CX-446A 		NEW
CX-446B
距离设定范围 20～50mm 50～200mm
检测距离 10～50mm 40～200mm
应差 动作距离的2%以下 动作距离的5%以下
重复精度(垂直于检测轴) 沿检测轴：1mm以下，垂直于检测轴：0.2mm以下
电源电压 12～24V DC±10%　脉动P～P10%以下
消耗电流 20mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下
(输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)；
1V以下(流入电流为16mA时)
  输出动作 入光时ON 非入光时ON 入光时ON 非入光时ON
  短路保护 配备(自动恢复)
反应时间 1 ms以下
工作状态指示灯 橙色LED(输出ON时亮起)
稳定指示点 绿色LED(稳定动作时亮起)
电源指示灯 绿色LED(通电时亮起)
距离设定调节器 配备机械式5圈调节器
检测模式 BGS功能
防干扰功能 配备
环
境
性
能 		保护构造 IP67(IEC)
使用环境温度 -25～+55℃(注意不可结露、结冰)，存储时：-30～+70℃
使用环境湿度 35～85%RH，存储时：35～85%RH
使用环境照度 白炽光：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟 　(所有电源连接端子与外壳之间)
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10～500Hz 双振幅3mm(MAX.50G) X,Y和Z各方向2小时
耐冲击 加速度500m/s2(约50G)　X，Y和Z方向各3次
投光元件 红色LED(投光波峰波长：650nm、调制式)
光点直径 约Φ7mm(距离为10mm时)、约Φ8mm(距离为50mm时)、 约Φ10mm(距离为100mm时)、约□11.5mm(距离为200mm时)
材质 外壳: PBT(聚对苯二甲酸乙二醇酯)，透镜：聚碳酸酯，显示罩：聚碳酸酯
电缆 0.2mm23芯橡皮电缆 长2m
电缆延长 0.3mm2以上的电缆、全长可延长至100m
重量 本体重量: 约55g　　包装重量: 约65g

(注)：检测距离，应差与重复精度是相对于白色无光泽纸(100×100mm)的数值。

基本型

种类 透过型
长距离
入光时ON 遮光时ON 入光时ON 遮光时ON
型
号 		NPN输出 CX-411A
-C05 		CX-411B
-C05 		CX-412A
-C05 		CX-412B
-C05
PNP输出 CX-411A
-P-C05 		CX-411B
-P-C05 		CX-412A
-P-C05 		CX-412B
-P-C05
检测距离 10m 15m
检测物体 φ12mm以上的不透明体(注2)
应差
 -
重复精度
(垂直于检测轴) 		0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 投光器：15mA以下
受光器：10mA以下 		投光器：20mA以下
受光器：10mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出-0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)

<PNP输出型>
PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出-+V之间)
・剩余电压：2V以下(流出电流为100mA时)
1V以下(流出电流为16mA时)
短路保护 配备
反应时间 1ms以下
工作状态指示灯 橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯 绿色LED(通电时亮起)　位于投光器上
灵敏度调节器 -
防干扰功能 [有了防干扰滤光器(另售)，2套传感器可贴近安装在一起(检测距离：5m)] -
耐
环
境
性 		保护构造 IP67(IEC)、防浸型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
投光元件(调制式) 红色LED 红外LED
投光波峰波长 680nm 870nm
材质 外壳：PBT(聚对苯二甲酸乙二醇酯)、
透镜：丙烯(CX-48□聚碳酸酯)、显示罩：丙烯(CX-48□聚碳酸酯)
电缆 0.2mm2 3芯(透过型投光器：2芯)橡皮电缆，长0.5m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量 投光器：约20g、受光器：约20g
包装重量 约50g

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：如果安装了狭缝透光罩(另售)，可检测φ0.5mm的小物体(使用圆形狭缝透光罩时)。

种类 回归反射型
带偏极滤光器
入光时ON 遮光时ON
型
号 		NPN输出 CX-491A-C05-Y CX-491B-C05-Y
PNP输出 CX-491A-P-C05-Y CX-491B-P-C05-Y
检测距离 3m(注2)
检测物体 φ50mm以上的不透明体、半透明体、镜面体(注2)(注3)
应差
 -
重复精度
(垂直于检测轴) 		0.5mm以下
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 13mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出-0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)

<PNP输出型>
PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出-+V之间)
・剩余电压：2V以下(流出电流为100mA时)
1V以下(流出电流为16mA时)
短路保护 配备
反应时间 1ms以下
工作状态指示灯 橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯 -
灵敏度调节器 -
防干扰功能 配备(2台传感器可紧贴安装)
耐
环
境
性 		保护构造 IP67(IEC)、防浸型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
投光元件(调制式) 红色LED
投光波峰波长 680nm
材质 外壳：PBT(聚对苯二甲酸乙二醇酯)、
透镜：丙烯(CX-48□聚碳酸酯)、显示罩：丙烯(CX-48□聚碳酸酯)
电缆 0.2mm2 3芯(透过型投光器：2芯)橡皮电缆，长0.5m
电缆延长 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量 本体重量 约20g
包装重量 约30g

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230(另售)的值。此外，检测距离表示检测物体的可检测范围。
下表中的检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。

(注3)：使用前，请务必通过实际检测进行确认。
种类 限定反射型
型号 NPN输出 CX-461A-C05 CX-461B-C05 CX-462A-C05 CX-462B-C05
PNP输出 CX-461A-P-C05 CX-461B-P-C05 CX-462A-P-C05 CX-462B-P-C05
检测距离 检测距离范围10~40mm(中心23mm)* 检测距离范围10~70mm(中心40mm)*
检测点 5×30mm(检测距离30mm时) 5×30mm(检测距离60mm时)
应差 8%以下
重复精度(垂直于检测轴) 1mm以下
电源电压 12～24V DC±10% 脉动P-P 10%以下
消耗电流 15 mA 以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：100mA以下
・外加电压：30V DC以下
(输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)；
1V以下(流入电流为16mA时) 		<PNP输出型>
PNP开路集电极晶体管
・最大源电流：100mA以下
・外加电压：30V DC以下
(输出和+V之间)
・剩余电压：2V以下(源电流为100mA时)；
1V以下(源电流为16mA时)
  输出动作 入光时ON 非入光时ON 入光时ON 非入光时ON
  短路保护 配备(自动恢复)
  逆接保护 配备
反应时间 1 ms以下
工作状态指示灯 橙色LED(输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
灵敏度调节器 无
防干扰功能 配备(2台传感器可紧贴安装)

尺寸图

  • 单位mm

CX-41□

传感器

CX-41□
(注1)：投光器及基本型上没有装备。
(注2)：在投光器上是电源指示灯(绿色)。
(注3)：投光器上没有装备。
(注4)：基本型为0.5m。

CX-41□-Z

传感器

CX-41□-Z
(注1)：投光器上没有装备。
(注2)：在投光器上是电源指示灯(绿色)。

CX-41□-J

传感器

CX-41□-J
(注1)：投光器上没有装备。
(注2)：在投光器上是电源指示灯(绿色)。

CX-49□　CX-48□　CX-42□

传感器

CX-49□ CX-48□ CX-42□
(注1)：基本型上未装备。
(注2)：基本型为0.5m。

CX-49□-Z CX-48□-Z　CX-42□-Z

传感器

CX-49□-Z CX-48□-Z CX-42□-Z

CX-49□-J CX-48□-J　CX-42□-J

传感器

CX-49□-J CX-48□-J CX-42□-J

CX-44□

传感器

CX-44□
不含型号为CX-445、CX-446的尺寸图。

CX-44□-Z

传感器

CX-44□-Z

CX-445、CX-446

CX-445、CX-446

CX-461□

传感器

CX-461□

CX-462□

传感器

CX-462□

RF-230

反射镜(回归反射型传感器附带)但是，标准型除外

RF-230
材质：丙烯（反射镜）
ABS（基座）

RF-220

反射镜(另售)

RF-220
材质：丙烯（反射镜）
ABS（基座）

RF-210

反射镜(另售)

RF-210
材质：丙烯（反射镜）
ABS（基座）
M3(长8mm)带垫圈螺丝2个、
螺母2个

RF-11

反射镜(另售)

RF-11
材质：丙烯

RF-12

反射镜(另售)

RF-12
材质：软质PVC

RF-13

反射镜(另售)

RF-13

MS-CX2-1

传感器安装支架(另售)

MS-CX2-1
材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图
CX-41□受光器的安装图。

MS-CX2-1

MS-CX2-2

传感器安装支架(另售)

MS-CX2-2
材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图
CX-41□受光器的安装图。

MS-CX2-2

MS-CX2-4

传感器安装支架(另售)

MS-CX2-4
材质：SUS304
附带2个带垫圈的M3螺丝（长14mm）

安装图
CX-41□受光器的安装图。

MS-CX2-4

MS-CX2-5

传感器安装支架(另售)

MS-CX2-5
材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图
CX-41□受光器的安装图。

MS-CX2-5

MS-CX-3

传感器安装支架(另售)

MS-CX-3
材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图
CX-41□受光器的安装图。

MS-CX-3

MS-RF21-1

RF-210用反射镜安装支架(另售)

MS-RF21-1
材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图

MS-RF21-1

MS-RF22

RF-220用反射镜安装支架(另售)

MS-RF22
材质：SUS304
附带2个带垫圈的M3螺丝（长8mm）

安装图

MS-RF22

MS-RF23

RF-230用反射镜安装支架(另售)

MS-RF23
材质：SPCC(光泽镀锌)
附带2个带垫圈的M3螺丝（长10mm）

安装图

MS-RF23

MS-AJ1

MS-AJ1 通用传感器安装架(另售)

MS-AJ1
附带2个带垫圈的M3螺丝(长14mm)
附带2个带垫圈的M3螺丝(长16mm)
附带2个带垫圈的M3螺丝(长18mm)
1个EQ-20系列的辅助安装版。
1个EX-40系列的辅助安装版。
(注1)支架上的尺寸表明可移动部件的调节范围。

CX-400系列装配尺寸 (仅为安装部分)

MS-AJ1

MS-AJ2

通用传感器安装架(另售)

MS-AJ2
附带2个带垫圈的M3螺丝(长14mm)
附带2个带垫圈的M3螺丝(长16mm)
附带2个带垫圈的M3螺丝(长18mm)
1个EQ-20系列的辅助安装版。
1个EX-40系列的辅助安装版。
(注1)支架上的尺寸表明可移动部件的调节范围。

RF-210(反射镜)装配尺寸 (仅为安装部分)

MS-AJ2

MS-AJ1-A

通用传感器安装架(另售)

MS-AJ1-A
附带2个带垫圈的M3螺丝(长14mm)
附带2个带垫圈的M3螺丝(长16mm)
附带2个带垫圈的M3螺丝(长18mm)
1个EQ-20系列的辅助安装版。
1个EX-40系列的辅助安装版。
(注1)支架上的尺寸表明可移动部件的调节范围。
(注2)传感器安装支架的尺寸、传感器和反射镜的安装图请参照MS-AJ1/AJ2。

MS-AJ2-A

通用传感器安装架

MS-AJ2-A
附带2个带垫圈的M3螺丝(长14mm)
附带2个带垫圈的M3螺丝(长16mm)
附带2个带垫圈的M3螺丝(长18mm)
1个EQ-20系列的辅助安装版。
1个EX-40系列的辅助安装版。
(注1)支架上的尺寸表明可移动部件的调节范围。
(注2)传感器安装支架的尺寸、传感器和反射镜的安装图请参照MS-AJ1/AJ2。

MS-AJ1-M

通用传感器安装架

MS-AJ1-M
附带2个带垫圈的M3螺丝(长8mm)
附带2个带垫圈的M4螺丝(长8mm)
(注1)支架上的尺寸表明可移动部件的调节范围。

RF-220(反射镜)装配尺寸 (仅为安装部分)

MS-AJ1-M

MS-AJ2-M

通用传感器安装架(另售)

MS-AJ2-M
附带2个带垫圈的M3螺丝(长8mm)
附带2个带垫圈的M4螺丝(长8mm)
(注1)支架上的尺寸表明可移动部件的调节范围。

RF-230(反射镜)装配尺寸 (仅为安装部分)

MS-AJ2-M

售前客服 点击这里给我发消息 点击这里给我发消息 售后客服 点击这里给我发消息
