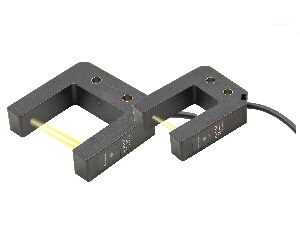

U型光电传感器 CZ-170

  • 新增高精度耐环境U型传感器CZ-170系列。NEW
  • 产品型号：CZ-170系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

高精度耐环境U型传感器

CZ-170

特点

抗太阳光100,000ℓx，白炽灯光80,000ℓx

安装孔配金属套管牢固安装

-30℃低温环境也可正常工作

0.5ms高速应答

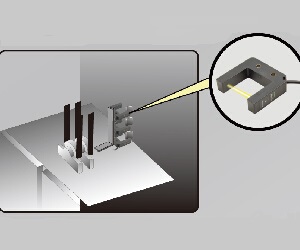

即使有太阳光照射的观光梯也可正常使用

种类

种类 U型
型号 NPN输出 CZ-171A CZ-171B CZ-172A CZ-172B
PNP输出 CZ-171A-P CZ-171B-P CZ-172A-P CZ-172B-P

规格

类型 U型
型号 NPN输出 CZ-171A CZ-171B CZ-172A CZ-172B
PNP输出 CZ-171A-P CZ-171B-P CZ-172A-P CZ-172B-P
检测距离 30mm（固定） 50mm（固定）
检测物体/最小检测物 φ6mm以上的不透明物体
重复精度 1mm以下（垂直于检测轴）
电源电压 12~24V DC±10% 脉动P-P10%以下
消耗电流 15mA以下
输出 NPN开路集电极晶体管
·最大流入电流：100 mA
·外加电压：30V DC以下
（输出和0V之间）
·剩余电压：1.5V 以下
（流入电流为100mA时） 		PNP开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下
（输出和+V之间）
·剩余电压：1.5V 以下
（源电流为100mA时）
  输出动作 入光时ON 非入光时ON 入光时ON 非入光时ON
短路保护 配备（自动恢复）
反应时间 0.5ms以下
工作状态指示灯 绿色LED（通电时亮起）
环境
环境性能 保护构造 IP65（IEC）
使用环境温度 -30～55℃（注1）（注意不可结露，结冰）存储时：-30～70℃
使用环境湿度 35～85％RH，存储时：35～85％RH
使用环境照度 100,000ℓx以下（太阳光）80,000ℓx以下（白炽灯）
耐电压 AC1,000V 1分钟，所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10～500Hz　双振幅1.5mm（MAX.10G）　X,Y和Z方向各2小时
耐冲击 加速度500m/s2（约50G）　X,Y和Z方向各3次
投光元件 红外线LED（调制式）
  投光波峰波长 940nm
材质 外壳：PC，透镜：PC
电缆 0.3mm2 3芯橡皮电缆
电缆延长 0.3mm2 以上的电缆全长可延长至100m
本体重量 约70g 约80g

（注1）-25℃以下使用时，需先通电10分钟。

尺寸图

  • 单位mm

外形尺寸图
