限定反射微型光电传感器[放大器内置] PM2
- 限定反射型，确保稳定检测
- 产品型号：PM2系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
限定反射型，确保稳定检测
|
![限定反射微型光电传感器[放大器内置] PM2](http://device.panasonic.cn/ac/c/fasys/sensor/micro/pm2/images/pic01.gif)
 ※1
|
 ※2
|
| ※1 | EMC指定适用 |
|---|---|
| ※2 | 认证获得 |
特点
限定反射模式的稳定检测
|
因限定反射型是在限定范围内检测， 所以具有稳定检测的特性。 |
|

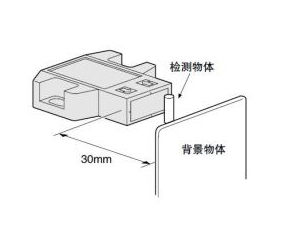

不受背景影响
|
若传感器置于30mm以内，即使是有光泽背景也不会影响检测性能。 |
|
可检测到暗色物体
|
因传感器非常敏感，可检测到反射率低的暗色物体。 |
|
微小物体也能检测
|
φ0.05mm铜线可在5mm距离内被检测到。 |
|

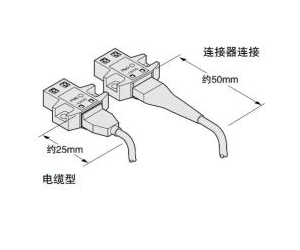

备有电缆型
|
不需要繁琐的焊接，可节省空间，提高可靠性。 |
|
种类
|
规格
| 种类 | 连接器 | |||
| 顶端检测 | 正面检测 | L型(顶端检测) | ||
|
型 号 |
入光时ON | PM2-LH10 | PM2-LF10 | PM2-LL10 |
| 非入光时ON | PM2-LH10B | PM2-LF10B | PM2-LL10B | |
| 检测距离 | 2.5～8mm(中心：5mm)(15×15mm白色无光泽纸)(注2) | |||
| 最小检测物体 | φ0.05mm铜线(设定距离：5mm) | |||
| 应差 | 使用白色无光泽纸(15×15mm)工作距离的20%以下 | |||
| 重复精度(垂直于检测轴) | 0.08mm以下(注3) | |||
| 电源电压 | 5～24V DC±10％ 脉动P-P5％以下 | |||
| 消耗电流 | 平均：25mA以下，峰值：80mA以下 | |||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压： 1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时) |
|||
| 过电流保护 | 配备 | |||
| 反应时间 | 0.8ms以下 | |||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | |||
|
环 境 性 能 |
使用环境温度 | －10～＋55℃(注意不可结露、结冰)，存储时：－25～＋80℃ | ||
| 使用环境湿度 | 45～85％RH，存储时：45～85％RH | |||
| 使用环境照明度 | 白炽灯：受光面照明度3,500lx以下 | |||
| 耐振动 | 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |||
| 耐冲击 | 加速度500m/s2 (约50G) X,Y和Z方向各3次 | |||
| 投光元件 | 红外线LED(投光波峰波长：880nm、调制式) | |||
| 材质 | 外壳：聚碳酸酯，端子部分：铜合金(镀银) | |||
| 电缆 | - | |||
| 配线长度 |
0.3mm2以上的电缆全长可延长至2m (电缆若延长至2m以上，10μF的电容器必须连接在0V和＋1V端子之间。) |
|||
| 重量 |
本体重量：约4.5g 包装重量：约85g(10个装) |
本体重量：约4g 包装重量：约80g(10个装) |
||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：白色无光泽纸的检测距离根据产品的变化可延长至12.5mm。
(注3)：重复精度是对设定距离5mm的白色无光泽纸(15×15mm)的值。
| 种类 | 电缆型 | |||
| 顶端检测 | 正面检测 | L型(顶端检测) | ||
|
型 号 |
入光时ON | PM2-LH10-C1 | PM2-LF10-C1 | PM2-LL10-C1 |
| 非入光时ON | PM2-LH10B-C1 | PM2-LF10B-C1 | PM2-LL10B-C1 | |
| 检测距离 | 2.5～8mm(中心：5mm)(15×15mm白色无光泽纸)(注2) | |||
| 最小检测物体 | φ0.05mm铜线(设定距离：5mm) | |||
| 应差 | 使用白色无光泽纸(15×15mm)工作距离的20%以下 | |||
| 重复精度(垂直于检测轴) | 0.08mm以下(注3) | |||
| 电源电压 | 5～24V DC±10％ 脉动P-P5％以下 | |||
| 消耗电流 | 平均：25mA以下，峰值：80mA以下 | |||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压： 1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时) |
|||
| 过电流保护 | 配备 | |||
| 反应时间 | 0.8ms以下 | |||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | |||
|
环 境 性 能 |
使用环境温度 | －10～＋55℃(注意不可结露、结冰)，存储时：－25～＋80℃ | ||
| 使用环境湿度 | 45～85％RH，存储时：45～85％RH | |||
| 使用环境照明度 | 白炽灯：受光面照明度3,500lx以下 | |||
| 耐振动 | 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |||
| 耐冲击 | 加速度500m/s2 (约50G) X,Y和Z方向各3次 | |||
| 投光元件 | 红外线LED(投光波峰波长：880nm、调制式) | |||
| 材质 | 外壳：聚碳酸酯，固定电缆部分：PBT | |||
| 电缆 | 0.2mm2 3芯橡皮电缆，长1m(注4) | |||
| 配线长度 | - | |||
| 重量 |
本体重量：约25g 包装重量：约330g(10个装) |
|||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：白色无光泽纸的检测距离根据产品的变化可延长至12.5mm。
(注3)：重复精度是对设定距离5mm的白色无光泽纸(15×15mm)的值。
(注4)：电缆不可延长。
尺寸图
- 单位mm
PM2-LH10
PM2-LH10B
|
|
PM2-LF10
PM2-LF10B
|
|
PM2-LL10
PM2-LL10B
|
|
CN-13
|
PM2-LH10-C1
PM2-LH10B-C1
|
PM2-LF10-C1
PM2-LF10B-C1
|
PM2-LL10-C1
PM2-LL10B-C1
|
