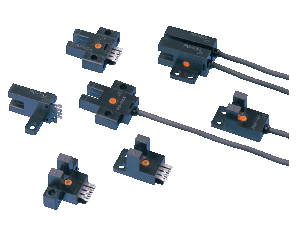

超小型・U型微型光电传感器[放大器内置] PM-24

  • 超小型・节省空间!!
  • 产品型号：PM-24系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

超小型、节省空间！！

U型微型光电传感器 PM
CE※1 ※2 ※3
※1 EMC指定适用
※2 Recognition认证
※3 认证获得(仅一部分型号)

特点

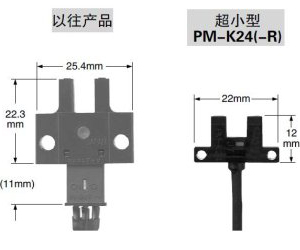

超小型、节省空间

超小型规格，有助于装置的小型化和节省空间。

超小型、节省空间

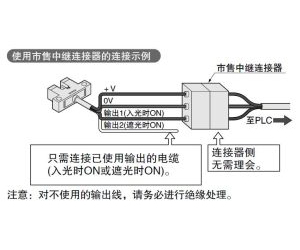

装备有两个独立的输出

所有型号均装备有两个独立输出－入光时ON/遮光时ON，可根据使用场所的不同，应对不同输出要求。
由于装备有两个独立的输出，不存在使用输入控制线控制输出方式的繁琐操作，也不用担心因断线而造成动作相反的事故发生，只要将所需输出方式相对应的线连接就可以了。

装备有两个独立的输出

注意：对不使用的输出线，请务必进行绝缘处理。

多种型号选择

备有5种形状及15种型号。
您可以从中选出满足您安装条件的型号。

全球适用

符合欧洲EMC指定。并取得了UL认证。
PM-□24也取得了韩国S标志的认证。
也备有PNP输出型。可放心用在出口机器上。

种类

种类 形状
(mm) 		检测距离
 型号名称
(注1)(注2) 		输出 输出动作
超小型 K型 5mm(固定) PM-K24 NPN开路集电极
晶体管 		入光时ON／遮光时ON
2输出装备
PM-K24P PNP开路集电极
晶体管
PM-K24-R NPN开路集电极
晶体管
PM-K24-C3 NPN开路集电极
晶体管
L型 PM-L24 NPN开路集电极
晶体管
PM-L24P PNP开路集电极
晶体管
PM-L24-R NPN开路集电极
晶体管
PM-L24-C3 NPN开路集电极
晶体管
F型 PM-F24 NPN开路集电极
晶体管
PM-F24P PNP开路集电极
晶体管
PM-F24-R NPN开路集电极
晶体管
PM-F24-C3 NPN开路集电极
晶体管
R型 PM-R24 NPN开路集电极
晶体管
PM-R24P PNP开路集电极
晶体管
PM-R24-R NPN开路集电极
晶体管
PM-R24-C3 NPN开路集电极
晶体管
U型 PM-U24 NPN开路集电极
晶体管
PM-U24P PNP开路集电极
晶体管
PM-U24-R NPN开路集电极
晶体管
PM-U24-C3 NPN开路集电极
晶体管
(注1)： 型号末尾带有"-R"符号的机型属于耐弯曲电缆型。
(注2)： 型号末尾带有"-C3"符号的机型电缆长度为3m。

规格

种类 超小型
  耐弯曲电缆型
型式名 NPN输出 PM-□24 PM-□24-R
PNP输出 PM-□24P -
检测距离 5mm(固定)
最小检测物体 0.8×1.8mm非透明体
应差 0.05mm以下
重复精度 0.03mm以下
电源电压 5～24V DC±10％　脉动P-P10％以下
消耗电流 15mA以下
输出 <NPN输出型>
NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：0.7V以下(流入电流为50mA时) 0.4V以下(流入电流为16mA时)
<PNP输出型>
PNP开路集电极晶体管
・最大源电流：50mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：0.7V以下(源电流为50mA时) 0.4V以下(源电流为16mA时)
  输出动作 入光时ON/遮光时ON　装备2种输出
反应时间 入光时：20μs以下、遮光时：100μs以下
(反应频率1kHz以上)(注2)
工作状态指示灯 红色LED(入光时亮起)
环
境
性
能 		使用环境温度(注3)(注4) -25～＋55℃(注意不可结露、结冰)，存储时：-30～＋80℃
使用环境湿度 35～85％RH，存储时：35～85％RH
使用环境照明度 荧光灯光：受光面照明度1,000 lx 以下
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
耐振动 频率10～2,000Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击 加速度15,000m/s2(约1,500G)　X,Y和Z方向各3次
投光元件 红外线LED(投光波峰波长：940nm、非调制式)
材质 外壳：PBT、狭缝透光罩：聚碳酸酯
电缆 0.09mm2 4芯橡皮电缆
[PM-□24-R:0.1mm24芯耐弯曲，耐油，耐热型橡皮电缆(注5)]
长1m
电缆延长 0.3mm2以上的电缆全长可延长至100m
重量 本体重量：约10g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：反应频率是指使下图中的圆盘旋转时的数值。

(注3)：如果在＋50℃以上的环境温度下使用，请务必将传感器安装于金属体上。
(注4)：请注意，当环境温度在－10℃以下时，PM-□24-R型电缆会失去伸缩性。
(注5)：PM-□24-R的电缆适用于移动机座上的耐弯曲电缆。当传感器安装在移动机座上时，固定传感器电缆接点使得没有压力施加在上面。
(PM-□24-R以外不适于安装在移动机座上。)

尺寸图

  • 单位mm

PM-K24(P)
PM-K24-R

传感器

PM-K24(P) PM-K24-R

PM-L24(P)
PM-L24-R

传感器

PM-L24(P) PM-L24-R

PM-F24(P)
PM-F24-R

传感器

PM-F24(P) PM-F24-R

PM-R24(P)
PM-R24-R

传感器

PM-R24(P) PM-R24-R

PM-U24(P)
PM-U24-R

传感器

PM-U24(P) PM-U24-R
