简易连接装置 可利用市售连接器实现快速连接，非常简便
 ※1
|
 ※2
|
|
※1
|
EMC指定适用
|
|
※2
|
Recognition认证
|
特点
连接器内置型，小巧紧凑
|
与以往产品相比，大大节省了空间。
从光轴中心至电缆弯曲部位的尺寸最多减至1/2。
|
|
按照安装条件可以有6种规格供选择
|
不仅NPN输出型，PNP输出型也上线了。
(PNP输出型中本体的连接器部分为白色)
|
|
可使用市售连接器
|
连接器连接型，省去了以往需要实施锡焊、绝缘处理等一切麻烦。此外，连接器采用了数字压力传感器DP-100系列亦采用的通用型(市售)。
|
|
接续连接器推荐品的通知
日本压接端子制造株式会社生产 触点：SPHD-001T-P0.5
外壳：PAP-04V-S
注意：关于推荐品的详细，请咨询制造商。
本公司也可对应小套组，详细请浏览可选件
提高维护性和施工性，大幅降低总成本
|
由于使用市售的压接式连接器，因此可大幅减少连接电缆的加工费用，从而降低成本。
|
|
|
种类
|
|
(注1)：PM-T64W是可与本公司以往产品[PM-T53(B)]互换安装的类型。
|
|
规格
|
种类
|
小型·连接器内置型
|
|
K型
|
L型
|
F型
|
R型
|
T型
|
Y型
|
|
型号
|
NPN输出
|
PM-K64
|
PM-L64
|
PM-F64
|
PM-R64
|
PM-T64(W)
|
PM-Y64
|
|
PNP输出
|
PM-K64P
|
PM-L64P
|
PM-F64P
|
PM-R64P
|
PM-T64P
|
PM-Y64P
|
|
检测距离
|
5mm(固定)
|
|
最小检测物体
|
0.8×1.8mm非透明体
|
|
应差
|
0.05mm以下(注2)
|
|
重复精度
|
0.01mm以下(注3)
|
|
电源电压
|
5～24V DC±10％ 脉动P-P10％以下
|
|
消耗电流
|
15mA以下
|
|
输出
|
<NPN输出型>
NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：0.7V以下(流入电流为50mA时)
0.4V以下(流入电流为16mA时)
<PNP输出型>
PNP开路集电极晶体管
・最大源电流：50mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：0.7V以下(源电流为50mA时)
0.4V以下(源电流为16mA时)
|
|
|
输出动作
|
入光时ON/遮光时ON 装备2种输出
|
|
反应时间
|
入光时：20μs以下、遮光时：100μs以下
(反应频率1kHz以上)(注4)
|
|
工作状态指示灯
|
橙色LED(入光时亮起)
|
环
境
性
能
|
使用环境温度
|
-25～＋55℃(注意不可结露、结冰)，存储时：-30～＋80℃
|
|
使用环境湿度
|
35～85％RH，存储时：5～95%RH(注5)
|
|
使用环境照明度
|
荧光灯光：受光面照明度1,000lx以下
|
|
耐电压
|
AC1,000V 1分钟 所有电源连接端子与外壳之间
|
|
绝缘电阻
|
所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
|
|
耐振动
|
频率10～2,000Hz 双振幅1.5mm X,Y和Z方向各2小时
|
|
耐冲击
|
加速度 15,000m/s2(约1,500G) X,Y和Z方向各3次
|
|
投光元件
|
红外线LED(投光波峰波长：940nm、非调制式)
|
|
材质
|
外壳：PBT、狭缝透光罩：聚碳酸酯
|
|
电缆延长
|
0.3mm2以上的电缆全长可配线至100m(注6)
|
|
重量
|
本体重量：约3g
|
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：是指将检测物体沿着H型的水平方向进行移动时的数值。
(注3)：是指将检测物体沿着H型的水平方向进行移动，检测板插入量为5mm时的数值。
(注4)：反应频率是指使下图中的圆盘旋转时的数值。
|
|
(注5)：5～35％RH是指环境温度＝＋23℃时的数值。 (注6)：将电缆延长20m以上时，请确认传感器的端子电压为4.5V以上。
|
|
尺寸图
PM-K64(P)
|
传感器
|
|
|
PM-T64(P)
|
传感器
|
|
|
PM-T64W
|
传感器
|
|
|
PM-L64(P)
|
传感器
|
|
|
PM-Y64(P)
|
传感器
|
|
|
PM-F64(P)
|
传感器
|
|
|
PM-R64(P)
|
传感器
|
|
|
CN-14A-C□
CN-14A-R-C□
|
带连接器电缆(另售)
|
|
|

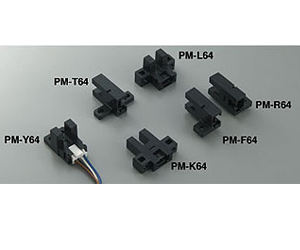

![U型微型光电传感器[连接器内置] PM-64](http://device.panasonic.cn/ac/c/fasys/sensor/micro/pm64/images/pic01.gif)
