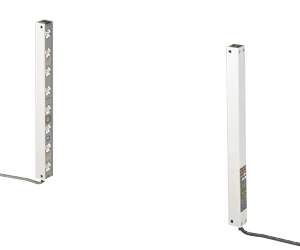

40mm光轴间距通用区域传感器 NA40

薄型和智能化

※1

※1	认证获得 (仅NA40-□-K)

特点

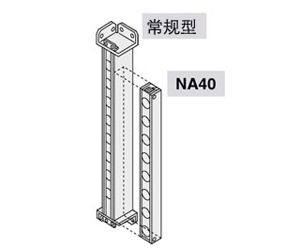

体积小

与常规型相比，NA40的体积减少了1/3。

故障监控

当下列错误情况发生，自检系统输出信号，3色指示灯显示故障情况。
（1）检测入射光强度
若正面有灰尘、污垢或光束未对准，NA40将检测到入射光减弱。

（2）输出晶体管的故障

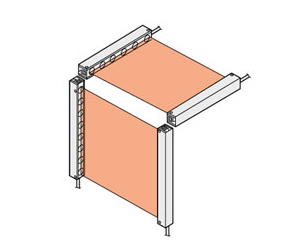

并行安装的防干扰设置

将两个传感器设为不同投光频率以防止互相干扰。

可更改光轴数量

由于模块化的结构，可更改光轴数量。使得现场的设计更改和维护变得更加方便。

坚固的铝制外壳

被紧固的铝制外壳保护的模块符合IP65标准。

种类

传感器

传感器不附带连接电缆。请另行订购。

(注1)：产品的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。
(例)NA40-4-H的投光器：NA40-4P-H、NA40-4-H的受光器：NA40-4D-H

韩国S标志认证通过产品

备有已取得韩国S标志认证的产品。(带防溅帽型除外)
请在型号末尾加注“-K”进行订购。

(例) NA40-4的韩国S标志认证通过产品为“ NA40-4-K”

连接电缆

传感器不附带连接电缆。请另行订购。

附件

·MS-NA40-1(传感器安装支架)

4个支架为一套
[附带4个M5桁架头螺丝(长40mm)，4个螺母和4个弹簧垫圈]

将构成单元作为部件个别订购时的型号

(注1)：仅NA40-4或NA40-4-H必需。

NA40-4

NA40-10

(注1)：以上型号是指单件，而非套件。

规格

光轴数		4光轴	6光轴	8光轴	10光轴	12光轴
型号		NA40-4	NA40-6	NA40-8	NA40-10	NA40-12
	带防溅帽型	NA40-4-H	NA40-6-H	NA40-8-H	NA40-10-H	NA40-12-H
检测高度		120mm	200mm	280mm	360mm	440mm
检测距离		5m
光轴间距		40mm
检测物体		φ60mm以上不透明体(完全遮光物体)
电源电压		12～24V DC±10％　脉动P-P10％以下
消耗电流		投光器：30mA以下受光器：60mA以下			投光器：35mA以下受光器：90mA以下
检测输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(检测输出和0V之间) ・剩余电压：1.6V以下(流入电流为100mA时)
	输出动作	所有光轴入光时ON、一个或多个光轴遮光时OFF
	短路保护	配备
自我诊断输出		NPN开路集电极晶体管・最大流入电流：50mA ・外加电压：30V DC以下(自诊断输出和0V之间) ・剩余电压：1.6V以下(流入电流为50mA时)
	输出动作	不稳定入光状态持续5s以上时，或输出晶体管出现故障时OFF
	短路保护	配备
反应时间		12ms以下
指示灯		受光器上装有三色指示灯・检测输出工作状态指示灯：红色LED(一个或多个光轴遮光时亮起) ・稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起) ・不稳定入光指示灯：黄色LED(一个或多个光轴不稳定入光时亮起) ※当输出晶体管出现故障时，三色指示灯会同时闪烁
防干扰功能		配备(2台传感器可紧贴安装)
环境性能	保护构造	IP65(IEC)、防喷流型(JIS)
	使用环境温度	－10～＋50℃(注意不可结露、结冰)，存储时：－10～＋60℃
	使用环境湿度	35～85％RH，存储时：35～85％RH
	使用环境照明度	白炽灯：受光面照明度3,500lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	加速度100m/s² (约10G)　X,Y和Z方向各3次
投光元件		红外线LED(同步光束扫描方式)
材质		保护外壳：铝，部件盒：ABS，前罩：丙烯，透镜：丙烯
电缆		0.5mm² 4芯(投光器：3芯)橡皮电缆长0.5m，一端带圆型连接器 ※请与另售连接电缆一起使用。
电缆延长		0.5mm²以上的电缆全长可延长至100m，适用于投光器和受光器 (但2个投光器间防干扰电线可延长至20m)
重量(包括投光器和受光器)		约400g	约500g	约630g	约770g	约890g
	带防溅帽型	约500g	约630g	约800g	约990g	约1,150g
附件		MS-NA40-1(传感器安装支架)：投光器用、受光器用2个1套，调整螺丝刀：1把

光轴数		14光轴	16光轴	20光轴	24光轴
型号		NA40-14	NA40-16	NA40-20	NA40-24
	带防溅帽型	NA40-14-H	NA40-16-H	NA40-20-H	NA40-24-H
检测高度		520mm	600mm	760mm	920mm
检测距离		5m
光轴间距		40mm
检测物体		φ60mm以上不透明体(完全遮光物体)
电源电压		12～24V DC±10％　脉动P-P10％以下
消耗电流		投光器：35mA以下受光器：90mA以下		投光器： 35mA以下受光器： 115mA以下
检测输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(检测输出和0V之间) ・剩余电压：1.6V以下(流入电流为100mA时)
	输出动作	所有光轴入光时ON、一个或多个光轴遮光时OFF
	短路保护	配备
自我诊断输出		NPN开路集电极晶体管・最大流入电流：50mA ・外加电压：30V DC以下(自诊断输出和0V之间) ・剩余电压：1.6V以下(流入电流为50mA时)
	输出动作	不稳定入光状态持续5s以上时，或输出晶体管出现故障时OFF
	短路保护	配备
反应时间		12ms以下
指示灯		受光器上装有三色指示灯・检测输出工作状态指示灯：红色LED(一个或多个光轴遮光时亮起) ・安定入光表示灯：緑色LED(全光軸安定入光時点灯) ・不稳定入光指示灯：黄色LED(一个或多个光轴不稳定入光时亮起) ※当输出晶体管出现故障时，三色指示灯会同时闪烁
防干扰功能		配备(2台传感器可紧贴安装)
环境性能	保护构造	IP65(IEC)、防喷流型(JIS)
	使用环境温度	－10～＋50℃(注意不可结露、结冰)，存储时：－10～＋60℃
	使用环境湿度	35～85％RH，存储时：35～85％RH
	使用环境照明度	白炽灯：受光面照明度3,500lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	加速度100m/s² (约10G)　X,Y和Z方向各3次
投光元件		红外线LED(同步光束扫描方式)
材质		保护外壳：铝，部件盒：ABS，前罩：丙烯，透镜：丙烯
电缆		0.5mm² 4芯(投光器：3芯)橡皮电缆长0.5m，一端带圆型连接器 ※请与另售连接电缆一起使用。
电缆延长		0.5mm²以上的电缆全长可延长至100m，适用于投光器和受光器 (但2个投光器间防干扰电线可延长至20m)
重量(包括投光器和受光器)		约1,020g	约1,150g	约1,400g	约1,660g
	带防溅帽型	约1,330g	约1,500g	约1,840g	约2,190g
附件		MS-NA40-1(传感器安装支架)：投光器用、受光器用2个1套，调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

尺寸图

单位mm

NA40-□

传感器

NA40-□-H

传感器

MS-NA40-1

传感器安装支架(附带)

材质：SPCC(光泽镀锌)
4个支架为一套
[附带4个M5桁架头螺丝(长40mm),
4个螺母和4个弹簧垫圈。]

安装图

NA40-□的安装图。
带防溅帽型(NA40-□-H)以同种方式安装。

SF-IND

适用于区域传感器的大型指示灯(另售)

安装图
该图为带有安装支架的安装尺寸图
带防溅帽型(NA40-□-H)以同种方式安装。
