单个光轴输出型区域传感器 NB

价格：0
可进行丰富控制的单个光轴输出型!!
产品型号：NB系列
产品品牌：panasonic（日本松下）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

产品特点

详细规格

产品尺寸

可进行丰富控制的单个光轴输出型

特点

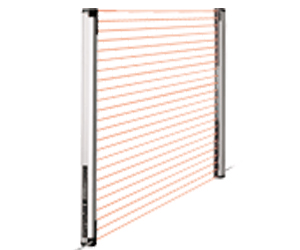

可进行丰富控制的单个光轴输出型区域传感器

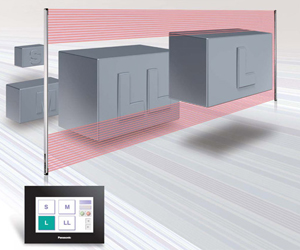

■可辨别物体的大小

根据遮光的光轴数，以20mm间距辨别。

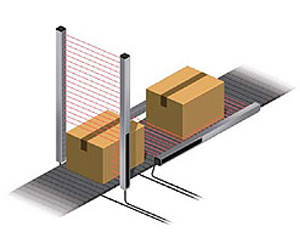

■可检测物体的通过位置

根据遮光的光轴组合，检测通过位置。

检测距离13m

最大可使W13,000×H1,260mm的检测物体通过、适合各种生产设备流水线使用。

保护构造IP67

除了检测距离13m的高性能以外，还实现了保护构造IP67。在干扰光、相互干扰、粉尘、油雾等恶劣环境下也能发挥高可靠性的性能。

配备便捷功能

■可简单进行作业前检查(通道检查功能)

通过使通道检查输入保持0V短路，各光轴的投光可自动从第1光轴依次停止。此时，可确认受光器是否
联动进入遮光状态。

■可紧贴安装(防干扰功能)

防止在接近状态下使用2套传感器时发生的相互干扰。请在将2套传感器用于辨别物体大小或检测通过
位置等场合使用。

种类

传感器

传感器本体不附带安装支架、连接电缆。请务必购买另售的连接电缆。

(注1)：检测距离是在投光器和受光器之间可设定的范围。

(注2)：产品铭牌上标注"E [|→]EMITTER"的机型是投光器，标注"D [|←]RECEIVER"的机型是受光器。
(注3)： NB-20-8为22mm。

安装支架

传感器本体不附带安装支架。请务必购买。

标准安装支架

MS-SF2B-1

支架4个1套
[附带M3(长5mm)内六角螺栓
(8个传感器安装用
8个光轴调整用)]

无死角安装支架

MS-SF2B-3

支架4个1套
[附带中间支撑支架用垫片6块、
12个M5(长8mm)内六角螺栓]

连接电缆

传感器本体不附带安装支架。请务必购买。

控制板

维护部件(区域传感器附带)

(注1)：如下所述，所需套数因产品而异。
1套： NB-20-40/48/56、2套： NB-20-64

中间支撑支架

MS-SF2B-2

SF1-F系列的互换安装支架/互换电缆

互换安装支架

MS-SF2B-4

支架4个1套
[附带8个M3(长5mm)
内六角螺栓]

互换安装支架

MS-SF2B-7

支架4个1套
[附带8个M3(长5mm)
内六角螺栓]

规格

传感器

光轴数		8光轴	16光轴	24光轴	32光轴
型号		NB-20-8	NB-20-16	NB-20-24	NB-20-32
适用控制板		NB-64CB
检测高度		140mm	300mm	460mm	620mm
检测距离		0.2〜13m
光轴间距		20mm
检测物体		φ27mm以上不透明体(完全遮光物体)
电源电压		24V DC±10%　脉动P-P10%以下
消耗电流		投光器：55mA以下受光器：60mA以下		投光器：70mA以下受光器：75mA以下
数据输出		辅助驱动型·电压输出・输出形式：串行・输出电压：High…(电源电压－2.5V)以上、Low…1.5V以下・最大负载电流：100mA
反应时间		10ms以下
通道检查功能		配备
防干扰功能		配备(2台传感器可紧贴安装)
环境性能	保护构造	IP67/IP65(IEC、JIS)
	使用环境温度	-10～＋55℃(注意不可结露、结冰)，存储时：-25～+70℃
	使用环境湿度	30～85％RH，存储时：30～95％RH
	使用环境照明度	白炽灯：受光面照明度3,500lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度300m/s²(约30G)　X,Y和Z方向各3次
投光元件		红外LED(投光波峰波长：870nm)
电缆延长		使用0.5mm²以上的电缆时，投光器和受光器的全长均可延长至30.5m
连接方式		连接器连接
材质		本体外壳：铝，上下端部：锌压铸件，内套：聚碳酸酯、聚酯树脂，盖：PBT
重量(包括投光器和受光器)		本体重量：约170g	本体重量：约400g	本体重量：约610g	本体重量：约830g

光轴数		40光轴	48光轴	56光轴	64光轴
型号		NB-20-40	NB-20-48	NB-20-56	NB-20-64
适用控制板		NB-64CB
检测高度		780mm	940mm	1,100mm	1,260mm
检测距离		0.2〜13m
光轴间距		20mm
检测物体		φ27mm以上不透明体(完全遮光物体)
电源电压		24V DC±10%　脉动P-P10%以下
消耗电流		投光器：85mA以下受光器：90mA以下		投光器：100mA以下受光器：105mA以下
数据输出		辅助驱动型·电压输出・输出形式：串行・输出电压：High…(电源电压－2.5V)以上、Low…1.5V以下・最大负载电流：100mA
反应时间		10ms以下
通道检查功能		配备
防干扰功能		配备(2台传感器可紧贴安装)
环境性能	保护构造	IP67/IP65(IEC、JIS)
	使用环境温度	-10～＋55℃(注意不可结露、结冰)，存储时：-25～+70℃
	使用环境湿度	30～85％RH，存储时：30～95％RH
	使用环境照明度	白炽灯：受光面照明度3,500lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度300m/s²(约30G)　X,Y和Z方向各3次
投光元件		红外LED(投光波峰波长：870nm)
电缆延长		使用0.5mm²以上的电缆时，投光器和受光器的全长均可延长至30.5m
连接方式		连接器连接
材质		本体外壳：铝，上下端部：锌压铸件，内套：聚碳酸酯、聚酯树脂，盖：PBT
重量(包括投光器和受光器)		本体重量：约1,000g	本体重量：约1,300g	本体重量：约1,500g	本体重量：约1,700g
附件		MS-SF2B-2(中间支撑支架)：(注2)

(注1)：无指定时的测量条件为使用环境温度＝＋23℃。
(注3)：下列传感器附带中间支撑支架MS-SFB-2。如下所述，附带的个数因产品而异。
1套：NB-20-40/48/56、2套：NB-20-64

控制板

型号		NB-64CB
适用传感器		NB系列
电源电压		24V DC±10％　脉动P-P10％以下、启动时间500ms以下
消耗电流		300mA以下(含传感器)
按光轴输出		NPN开路集电极晶体管・最大流入电流：50mA ・外加电压：30V DC以下(按光轴输出和0V之间) ・剩余电压：1.1V以下(流入电流为50mA时)
	通道数	64通道
	输出动作	入光时ON(注2)
	连接器	2.54mm间距扁平电缆用连接器针座40针×2 MIL-C-83503标准符合品(注3)
反应时间		20ms以下(包括传感器的反应时间)
输入 (外部、防干扰/通道检查)		输入电压：30Ｖ DC以下输入阻抗：约5kΩ
指示灯		电源指示灯：红色LED(通电时亮起) 传感器工作状态指示灯：绿色LED(传感器正常动作时亮起) 输出指示灯：红色LED×64(各光轴输出ON时亮起)
环境性能	使用环境温度	－10～＋55℃(注意不可结露、结冰)，存储时：－10～＋70℃
	使用环境湿度	35～85％RH，存储时：35～85％RH
	耐振动	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	频率100m/s²(约10G)　X,Y和Z方向各3次
重量		本体重量：约200g

(注1)：无指定时的测量条件为使用环境温度＝＋23℃。
(注2)：超出传感器光轴数的通道的输出全部为“OFF”。
(注3)：与单个光轴输出型连接的连接器及带连接器的电缆请另行购买。
·可连接的连接器： HIF3BA-40D-2.54R[广濑电机(株)制]或类似产品
·带可连接的连接器的电缆： AYT5140□(40针连接器－40针连接器)[松下电工(株)制]
AYT5840□(40针连接器－40芯散线)[松下电工(株)制]或类似产品
