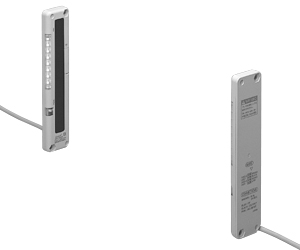

超薄型检选传感器 NA1-PK5/NA1-5

  • 间距25mm,连纤细的手也可以检测到。
  • 产品型号:NA1-PK5/NA1-5系列
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

间距25mm,连纤细的手也可以检测到。

超薄型检选传感器 NA1-PK5/NA1-5
CE※1 Recognition※2
※1 EMC指定适用
※2 Recognition认证

特点

用作保障人身安全的检测装置时,请务必使用光幕传感器。

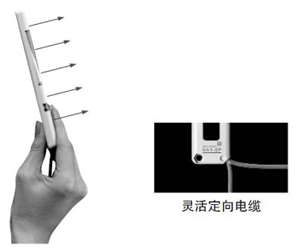

10mm厚:原有型号的1/2

省空间,超薄设计不妨碍检选作业。

10mm厚:原有型号的1/2

清晰可见的作业指示灯

投光器和受光器都装备有55mm宽的大型作业指示灯。此传感器用于检选非常理想。在NA1-PK5中,我们使用了8个橙色LED指示灯,大大提高了可见度。

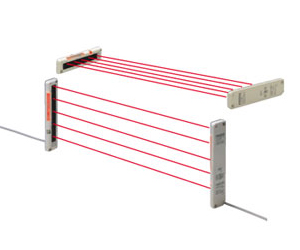

可同时安装2组传感器

将两个传感器设为不同的投光频率以防止相互干扰。同时使用两个传感器可进行更广区域的检测。

可同时安装2组传感器

长检测距离:3m[NA1-5]

3m的长检测距离足够确认至部件架的路径。

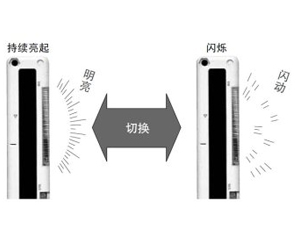

亮起动作可选

用于检选时,作业指示灯的亮起动作可选择“亮起”或“闪烁”。

亮起动作可选

检测动作可选

可选择1个以上光轴遮光时检测和2个以上光轴遮光时检测,以根据用途区分使用。

检测动作可选

种类

(注1):检测距离是在投光器和受光器之间可设定的范围。检测物体的可检测范围、NA1-PK5(-PN):0.1m(当设定SHORT时为0.05m)、NA1-5(-PN):0.2m(当设定SHORT时为0.05m)
(注2): 产品的铭牌上所标记的型号带“P”符号的机型为投光器,带“D”符号的机型为受光器。 (例)NA1-PK5的投光器:NA1-PK5P、NA1-PK5的受光器:NA1-PK5D

5m电缆长度型

NA1-5中备有5m电缆长度型(标准长度为2m)。 型号: NA1-5-C5

中继连接器型

所有机型均备有中继连接器型(标准:电缆型)。请在型号末尾加注“-J”进行订购。另外,请另行购买连接电缆。 (例)NA1-PK5-PN的中继连接器型为 NA1-PK5-PN-J

规格

种类 NPN输出 PNP输出
高亮度作业指示灯型 长检测距离型 高亮度作业指示灯型 长检测距离型
型号 NA1-PK5 NA1-5 NA1-PK5-PN NA1-5-PN
检测高度 100mm
检测距离(注2) 0.1〜1.2m
(当设定SHORT时为0.05~0.5m)
0.2〜3m
(当设定SHORT时为0.05~1m)
0.1〜1.2m
(当设定SHORT时为0.05~0.5m)
0.2〜3m
(当设定SHORT时为0.05~1m)
光轴间距 25mm
光轴数 5
检测物体 φ35mm以上的不透明体(完全遮光物体)
电源电压 12~24V DC±10% 脉动P-P10%以下
消耗电量(注3) 投光器:0.5W以下、受光器:0.8W以下 投光器:0.6W以下、受光器:0.9W以下
输出 NPN开路集电极晶体管
・最大流入电流:100mA
・外加电压:30V DC以下(输出和0V之间)
・剩余电压: 1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时)
PNP开路集电极晶体管
・最大源电流:100mA
・外加电压:30V DC以下(输出和+V之间)
・剩余电压:1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时)
输出动作 1个以上光轴遮光时ON或OFF/2个以上光轴遮光时ON或OFF,可由切换开关选择
短路保护 配备
反应时间 10ms以下(当使用防干扰功能时,入光时:30ms以下,遮光时:13ms以下)


投光器 电源指示灯:绿色LED(通电时亮起)
作业指示灯:橙色LED(作业指示灯输入低时亮起或闪烁,由切换开关选择亮起形式)
电源指示灯:绿色LED(通电时亮起)
作业指示灯:橙色LED(作业指示灯输入高时亮起或闪烁,由切换开关选择亮起形式)
受光器 工作状态指示灯: 红色LED(1个以上光轴遮光时亮起,当2个以上光轴在2光轴干扰模式下遮光时亮起)
稳定入光指示灯:绿色LED(稳定接受到所有光轴时亮起)
作业指示灯:橙色LED(作业指示灯输入低时亮起或闪烁,由切换开关选择亮起形式)
工作状态指示灯: 红色LED(1个以上光轴遮光时亮起,当2个以上光轴在2光轴干扰模式下遮光时亮起)
稳定入光指示灯:绿色LED(稳定接受到所有光轴时亮起)
作业指示灯:橙色LED(作业指示灯输入高时亮起或闪烁,由切换开关选择亮起形式)
防干扰功能 配备



保护构造 IP62(IEC)、防滴型(JIS)
使用环境温度 -10~+55℃(注意不可结露、结冰),存储时:-20~+70℃
使用环境湿度 35~85%RH,存储时:35~85%RH
使用环境照明度 白炽灯:受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动 频率10~150Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度490m/s2(约50G) X,Y和Z方向各3次
投光元件 红外线LED(投光波峰波长:950nm、同步光束扫描方式)
材质 外壳:耐热ABS,透镜:丙烯,显示罩:丙烯
电缆 0.3mm2 4芯(投光器:3芯)耐油橡皮电缆,长2m
电缆延长 0.3mm2以上的电缆时,投光器和受光器的全长均可延长至100m
重量 本体重量:投光器 约80g(受光器 约85g)
包装重量:约270g
包装重量:约270g 本体重量:投光器 约80g(受光器 约85g)
包装重量:约270g
本体重量:投光器 约70g(受光器 约80g)
包装重量:约270g

(注1): 无指定时的测量条件为使用环境温度=+23℃。
(注2): 检测距离是在投光器和受光器之间可设定的范围。检测物体的可检测范围、NA1-PK5(-PN):0.1m(当设定SHORT时为0.05m),NA1-5(-PN):0.2m(当设定SHORT时为0.05m)

(注3): 根据以下公式获得消耗电流。
消耗电流=消耗电量÷电源电压
(例) 电源电压为12V时,投光器的消耗电流为:
0.5W÷12V≈0.042A=42mA

尺寸图

  • 单位mm

NA1-PK5(-PN)
NA1-5(-PN)

传感器

MS-NA1-1

传感器安装支架(另售)

材质: SPCC(光泽镀锌)
4个支架为一套
[附带4个带垫圈的M4螺丝(长15mm),8个螺母,4个挂钩和8个带垫圈的M4螺丝(长18mm)。带垫圈的M4螺丝(长18mm)不用于NA1-PK5/5系列。]

安装图

MS-NA2-1

传感器安装支架(另售)

MS-NA2-1
材质: SPCC(光泽镀锌)
4个支架为一套
[附带4个带垫圈的M4螺丝(长15mm),8个螺母,4个挂钩,4个垫片和8个带垫圈的M4螺丝(长18mm)。]

安装图
受光器安装图

MS-NA2-1

MS-NA3
MS-NA3-BK

传感器保护支架(另售)

MS-NA3 MS-NA3-BK

传感器保护支架(另售)

MS-NA3 MS-NA3-BK
材质:SPCC(MS-NA3:镀铬、MS-NA3-BK:黑色铬酸盐)
2个支架为一套
[附带4个带垫圈的M4螺丝(长15mm)和4个螺母]
