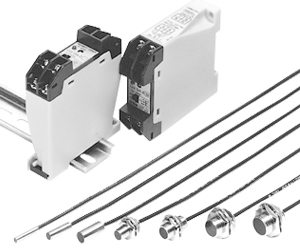

放大器分离・超小型接近传感器 GS/GA

  • 广泛的选择
  • 产品型号：GS/GA系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

特点

检测头

检测头
(注1)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。

放大器

请务必和检测头成套使用。

放大器

可选件

检测头安装支架

・MS-SS□

用于简单固定传感器检测头。

规格

检测头

种类 圆柱型
型号 GS-3S GS-5S GS-8S
组合放大器 GA-2、GA-2R、GA-2D
最大检测距离
(注2) 		2mm 3mm 4mm
稳定检测范围
(注2) 		0〜0.8mm 0〜1mm 0〜2mm
标准检测物体 铁18×18×t1mm
应差 50μm以下
重复精度
(注3) 		2μm
以下 		2.5μm
以下 		5μm
以下
环境性能 保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -10〜+60℃、保存时：-10〜+60℃
使用环境湿度 35〜95%RH、保存时：35〜95%RH
耐振动 频率10〜55Hz　双振幅1.5mm　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
材质 外壳：不锈钢、
树脂部：氯化乙烯树脂
电缆 带耐油性高频同轴电缆3m(特性电阻50Ω)(注4)
电缆延长 相同的电缆可延长至8ｍ(注4)
重量 约35g 约36g 约37g
附件 −

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：螺纹型的重量包括螺母与齿锁垫圈的重量。
(注4)：传感器检测头的电缆切断后再延长时，检测距离和应差会产生相应的变化。

种类 螺纹型 薄型
型号 GS-8M GS-10M GS-12M GS-14M GS-14T
组合放大器 GA-2、GA-2R、GA-2D
最大检测距离
(注2) 		3.5mm 4mm 6mm 8mm 8mm
稳定检测范围
(注2) 		0〜1.5mm 0〜2mm 0〜3mm 0〜5mm 0〜5mm
标准检测物体 铁18×18×t1mm
应差 50μm以下 60μm
以下 		70μm以下
重复精度
(注3) 		3μm
以下 		5μm
以下
环境性能 保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -10〜+60℃、保存时：-10〜+60℃
使用环境湿度 35〜95%RH、保存时：35〜95%RH
耐振动 频率10〜55Hz　双振幅1.5mm　XYZ各方向2小时
耐冲击 频率500m/s2(约50G)　XYZ各方向3次
材质 外壳：黄铜(镀锌)、
树脂部：氯化乙烯树脂 		外壳：不锈钢、
树脂部：氯化乙烯树脂
电缆 带耐油性高频同轴电缆3m(特性电阻50Ω)(注5)
电缆延长 相同的电缆可延长至(注5)
重量(注4) 约44g 约45g 约50g 约53g 约46g
附件 螺母：2个、齿锁垫圈：1个 −

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：应差与重复精度为稳定检测范围内的标准检测物体的数据。(检测轴方向、检测轴直角方向)
(注4)：螺纹型的重量包括螺母与齿锁垫圈的重量。
(注5)：传感器检测头的电缆切断后再延长时，检测距离和应差会产生相应的变化。

放大器

种类 AC电源用 DC电源用
型号 GA-2 GA-2R GA-2D
电源电压 90〜260V 10〜28V DC
消耗功率/电流 约2.5VA 约9VA 约20mA
输出 交流无触点
(光闸流晶体管)
・通断容量：260V AC
2〜100mA 		继电器触点1a
・通断容量：250V AC 2A(电阻负载)
・额定负载寿命：50万次以上 		NPN开路集电极晶体管
・最大流入电流：200mA
・外加电压：30V DC以下
・剩余电压：1.5V以下
(源电流为200mA)
0.4V以下
(源电流为16mA)
・短路保护设备

PNP开路集电极晶体管
・最大源电流：200mA
・剩余电压：1.5V以下
(源电流为200mA)
・短路保护设备
输出动作 接近时ON/离开时ON　切换按钮选择
应答时间 10ms以下 1ms以下
工作状态灯 红色LED(输出ON时点灯)
灵敏度调节器 配备15圈调节器
使用环境温度 -10〜+60℃(注意不可结露、结冰)、保存时：-10〜+60℃
使用环境湿度 35〜85%RH、保存时：35〜85%RH
材质 外壳：ABS、端子部：PBT
种类 约130g 约150g 约75g
附件 调整螺丝刀：1本

(注1)：无指定的测量条件为使用环境温度＝+23℃

尺寸图

  • 单位mm

GS-3S GS-5S
GS-8S

检测头

GS-3S GS-5S GS-8S

GS-8M　GS-10M
GS-12M　GS-14M

检测头

GS-8M GS-10M GS-12M GS-14M

GS-14T

检测头

GS-14T

GA-2　GA-2R
GA-2D

放大器

GA-2 GA-2R GA-2D

MS-SS3 MS-SS5 MS-SS8

圆柱型检测头安装支架(零售)

MS-SS3 MS-SS5 MS-SS8
材质：66尼龙
MS-SS3 MS-SS5 MS-SS8
