超小型接近传感器[放大器分离] GA-311/GH

  • 实现高速反应和优异的施工性
  • 产品型号：GA-311/GH系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

实现高速反应和优异的施工性

超小型接近传感器[放大器分离] GA-311/GH
Recognition※1
※1 Recognition认证

特点

适用于高速检测用途

实现高达3.3kHz的反应频率。即使是高速移动的物体也能检测。

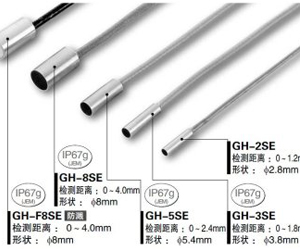

IP67g（JEM）的检测头品种繁多

有从超小型的φ2.8mm到防溅型一共5种。而且，由于是IP67g(JEM)的耐油型(GH-2SE除外)，因此在恶劣环境中也能放心使用。

IP67g（JEM）的检测头品种繁多

极佳的施工性·维护性

极佳的施工性·维护性

采用与光纤传感器FX-300系列同样的样式。由于ONE SHOT电缆的形状也相同，可将光纤传感器与激光传感器混合使用，从而可节省电源配线。

ONE SHOT连接节省工时

采用ONE SHOT连接器连接检测头和放大器。无需再像以前一样用螺丝刀进行繁琐的配线作业。

ONE SHOT连接节省工时

配备断线警报指示灯·工作状态指示灯

配备断线警报指示灯·工作状态指示灯

种类

检测头

检测头
(注1)： 稳定检测范围是指能满足标准检测物体各性能的检测距离范围。最大工作距离是指使用标准检测物体时的最大距离。(使用环境温度：+20℃)在稳定检测范围内使用适用于精确检测。

放大器

放大器放大器本体不附带ONE SHOT电缆。请务必另行购买ONE SHOT电缆。

放大器

单触式电缆

种类 型号 说明
母电缆
(3芯) 		CN-73-C1 长度1m 0.2mm2 3芯片橡皮电缆，一端带连接器
电缆外径：ø3.3mm
CN-73-C2 长度2m
CN-73-C5 长度5m
子电缆
(1芯) 		CN-71-C1 长度1m 0.2mm2 单芯片橡皮电缆，一端带连接器
电缆外径：ø3.3mm
CN-71-C2 长度2m
CN-71-C5 长度5m
(注): 从2013年3月开始生产的产品，单触式电缆的材质将更改为适应UL认证的材质(难燃性VW-1)。
・导体公称截面积：0.15mm2→0.2mm2
・铠装外径：ø3.0mm→ø3.3mm

母电缆

CN-73-C口

子电缆

CN-71-C口

尾盘

放大器本体不附带尾盘。连接时请务必另行购买尾盘。

附件

CN-EP1(连接放大器用连接器)：5个/套

附件
(注1)：装上一个标准检测头。

规格

检测头

种类 圆柱形
防溅
型
型号 GH-2SE GH-3SE GH-5SE GH-8SE GH-F8SE
组合放大器 GA-311
稳定检测范围
(注2) 		0〜0.6mm 0〜0.8mm 0〜1.0mm 0〜2.0mm
最大工作距离
(注2) 		1.2mm 1.8mm 2.4mm 4.0mm
标准检测物体 铁5×5×t1mm 铁10×10×t1mm
应差(滞后现象)
(注3) 		0.07mm以下 0.05mm以下 0.04mm以下
重复精度
(注3) 		检测轴轴向、与检测轴呈垂直方向：1μm以下
环
境
性
能 		保护构造 IP50(IEC) IP67(IEC)、IP67G(注6)、防渗漏型(JIS)
使用环境温度 -10〜+60℃、存储时：-20〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
耐振动 频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击 频率500m/s2(约50G) X,Y和Z方向各5次
温度特性(注4) ±7%以内 ±5%以内 ±4%以内
材质 外壳：SUS303
检测部：
PVC 		外壳：SUS303
检测部：ABS 		外壳：SUS303
检测部：PAR 		外壳：SUS303
检测部：ABS 		外壳：SUS303
检测部：氟化树脂
电缆(注5) 带连接器耐油性高频同轴型电缆，长3m 带连接器防溅电缆
(外壳：氟化树脂)，长3m
重量 本体重量：
约15g、
包装重量：
约30g 		本体重量：约35g、
包装重量：约45g 		本体重量：
约40g、
包装重量：
约55g 		本体重量：
约55g、
包装重量：
约70g

(注1)： 无指定时的测量条件为使用环境温度＝+23℃。
(注2)： 稳定检测范围是指能满足标准检测物体各性能的检测距离范围。最大工作距离是指使用标准检测物体时的最大距离(使用环境温度：+20℃)。在稳定检测范围内使用适用于精确检测。
(注3)： 应差与重复精度为稳定检测范围内的标准检测物体的数据。
(注4)： 指在0～+55℃、+20℃时稳定检测范围内的工作距离变动。(检测头单体的数据。)
(注5)： 请勿变更检测头的电缆长度。
(注6)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

放大器

型号 GA-311
组合放大器 GH-口SE
电源电压 12〜24V DC±10%　脉动P-P10%以下
消耗电流 25mA以下
输出 NPN开路集电极晶体管
・最大流入电流：100mA(连接5台以上时为50mA)
・外加电压：30V DC以下(输出-0V之间)
・剩余电压：1V以下(流入电流为100mA时，连接5台以上时为50mA)
输出动作 可用切换开关选择接近时ON/离开时ON
短路保护 配备
最大反应频率 3.3kHz
工作状态指示灯 橙色LED(输出ON时亮起)
断线警报指示灯 红色LED(检测头断线时、接触不良时亮起)
灵敏度调节器 配备18圈调节器
环
境
性
能 		使用环境温度 -10〜+60℃(4〜7台连接时：-10〜+50℃、8〜16台连接时：-10〜+45℃)(注意不可结露、结冰)、
存储时：-20〜+70℃
使用环境湿度 35〜85%RH、存储时：35〜85%RH
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10〜150Hz　双振幅0.75mm　X,Y和Z方向各2小时
耐冲击 频率100m/s2(约10G) X,Y和Z方向各3次
温度特性(注2) ±5%以内
材质 外壳：耐热ABS、外罩：聚碳酸酯
连接方式 连接器连接(注3)
配线长度 0.3mm2以上的电缆全长可延长至100m(安装5～8台时：50m、安装9～16台时：20m)
重量 本体重量：约15g、包装重量：约40g

(注1)： 无指定的测量条件为使用环境温度＝+23℃。
(注2)： 指在0～+55℃、+20℃时稳定检测范围内的工作距离变动。(放大器单体的数据。)
(注3)： 不附带ONE SHOT电缆。请务必另行购买ONE SHOT电缆。
母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

尺寸图

  • 单位mm

GA-311

放大器

GA-311
(注1)： 此正面图是已安装检测头连接器及ONE SHOT电缆连接器的图。上图为无检测头连接器、ONE SHOT电缆连接器及罩盖的状态。

GH-2SE GH-3SE GH-5SE
GH-8SE GH-F8SE

检测头

GH-2SE GH-3SE GH-5SE GH-8SE GH-F8SE

CN-73-C1 CN-73-C2
CN-73-C5

母电缆(另售)

CN-73-C1 CN-73-C2 CN-73-C5

CN-71-C1 CN-71-C2
CN-71-C5

子电缆(另售)

CN-71-C1 CN-71-C2 CN-71-C5

MS-DIN-2

放大器安装支架(另售)

MS-DIN-2
材质：SPCC(光泽镀锌)

MS-DIN-E

尾盘(另售)

MS-DIN-E
材质：聚碳酸酯

MS-SS3 MS-SS5
MS-SS8

检测头安装件(另售)

MS-SS3 MS-SS5 MS-SS8
材质：尼龙66
