小型接近传感器[放大器内置] GX
- 小型接近传感器[放大器内置] GX 备有坚固型与耐弯曲电缆型
- 产品型号：GX系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
备有牢固型与耐弯曲电缆型
|
![小型接近传感器[放大器内置] GX](http://device.panasonic.cn/ac/c/fasys/sensor/proximity/gx/images/pic01.gif)
 ※1
|
 ※2
|
| ※1 | EMC指令 |
|---|---|
| ※2 | Recognition认证 (GX-4S□·5m电缆长度型除外) |
特点
超小型
|
放大器内置接近传感器，超小型尺寸，直径仅有φ3.8mm。无需选择安装场所。 |
|
广泛应用
电源电压范围广，广泛应用的开集输出，充足的输出容量，同时在保护构造IP67下被广泛应用。
配备工作指示灯
在全部型号上配备了便于调整和维护的工作指示灯。
长距离检测
|
非屏蔽型(GX-8ML□)与屏蔽型(GX-8M□)相比，尽管大小相同但检测距离增加2倍，且不易受检测距离变动影响。 |
|

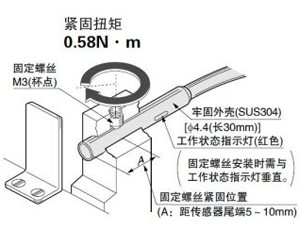

牢固型
|
GX-4S□型采用了牢固的不锈钢制外壳。紧固扭矩为0.58N·m。(是本公司以往产品的2倍) |
|
耐弯曲性提高10倍(与本公司以往产品相比)
|
耐弯曲电缆型内芯采用特殊合金，反复弯曲的耐久性提高了10倍以上。 |
|
种类
|
耐弯曲电缆型
屏蔽型备有耐弯曲电缆型。
请在型号末尾加注“-R”进行订购。
(例) GX-3S的耐弯曲电缆型为“ GX-3S-R”
5m电缆长度型
备有5m电缆长度型(标准：3m)。(GX-4SB除外)
请在型号末尾加注“-C5”进行订购。
(例) GX-3S的5m电缆长度型为“ GX-3S-C5”
|
附件
|
|
规格
圆柱形
| 种类 | 屏蔽型 | ||||||||
| 耐弯曲电缆型 | 耐弯曲电缆型 | ||||||||
| 型号 |
GX- 3S |
GX- 3SB |
GX- 3S -R |
GX- 3SB -R |
GX- 4S |
GX- 4SB |
GX- 4S -R |
GX- 4SB -R |
|
| 最大检测距离(注2) | 0.8mm±15% | ||||||||
| 稳定检测范围(注2) | 0〜0.6mm | ||||||||
| 标准检测物体 | 铁5×5×t1mm | ||||||||
| 应差(滞后现象) | 工作距离的15％以下(使用标准检测物体) | ||||||||
| 重复精度 | 20μm以下 | ||||||||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||||||||
| 消耗电流 | 15mA以下 | ||||||||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：0.4V以下(流入电流50mA时) |
||||||||
|
输出 动作 |
接近时 ON |
离开时 ON |
接近时 ON |
离开时 ON |
接近时 ON |
离开时 ON |
接近时 ON |
离开时 ON |
|
|
短路 保护 |
- | ||||||||
| 最大反应频率 | 1kHz | ||||||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||||||
|
环 境 性 能 |
保护 构造 |
IP67(IEC)、防渗漏型(JIS) | |||||||
|
使用 环境 温度 |
-25〜+70℃、存储时：-25〜+80℃ | ||||||||
|
使用 环境 湿度 |
35〜95%RH、存储时：35〜95%RH | ||||||||
| 耐电压 | AC500V 1分钟 所有电源连接端子与外壳之间 | ||||||||
|
绝缘 电阻 |
所有电源连接端子与外壳之间，5MΩ以上，基于DC250V的高阻表 | ||||||||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||||||
| 耐冲击 | 频率200m/s2(约20G) X,Y和Z方向各10次 | ||||||||
|
检测 距离 的 变动 |
温度 特性 |
使用环境温度-25～+70℃内，+20℃时检测距离的±20％以内 | |||||||
|
电压 特性 |
使用电源电压的±10％波动时，±2％以内 | ||||||||
| 材质 | 外壳：不锈钢(SUS304)、树脂部：TPX | ||||||||
| 电缆 |
0.08mm2 3芯 耐油•耐冷热 橡皮电缆，长3m |
耐弯曲性0.1mm2 3芯 耐油•耐热 橡皮电缆，长3m |
0.08mm2 3芯 耐油•耐冷热 橡皮电缆，长3m |
耐弯曲性0.1mm2 3芯 耐油•耐热 橡皮电缆，长3m |
|||||
|
电缆 延长 |
0.3mm2以上的电缆全长可延长至100m | ||||||||
| 重量 | 本体重量：约30g | ||||||||
| 附件 |
MS-SS3(传感器安装件)： 1个 MS-SS3-2(C支架)：1个 |
- | |||||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大检测距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：最大流入电流根据使用环境温度变化。
| 种类 | 屏蔽型 | ||||
| 耐弯曲电缆型 | |||||
| 型号 | GX-5S | GX-5SB | GX-5S-R | GX-5SBR | |
| 最大检测距离(注2) | 1mm±15% | ||||
| 稳定检测范围(注2) | 0〜0.8mm | ||||
| 标准检测物体 | 铁6×6×t1mm | ||||
| 应差(滞后现象) | 工作距离的15％以下(使用标准检测物体) | ||||
| 重复精度 | 8μm以下 | ||||
| 电源电压 |
10〜30V DC 脉动P-P10%以下 |
||||
| 消耗电流 | 15mA以下 | ||||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：200mA (注2) ・外加电压：30V DC以下 (输出-0V之间) ・剩余电压：1.5V以下 (流入电流200mA时) 0.4V以下 (流入电流50mA时) |
||||
| 输出动作 |
接近时 ON |
离开时 ON |
接近时 ON |
离开时 ON |
|
| 短路保护 | 配备 | ||||
| 最大反应频率 | 1.5kHz | ||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | |||
| 使用环境温度 | -25〜+70℃、存储时：-25〜+80℃ | ||||
| 使用环境湿度 |
35〜85%RH 存储时：35〜95%RH |
||||
| 耐电压 | AC500V 1分钟 所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 |
5MΩ以上，基于DC250V的高阻表 所有电源连接端子与外壳之间 |
||||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||
| 耐冲击 |
频率300m/s2(约30G) X,Y和Z方向各10次 |
||||
|
检测 距离 的 变动 |
温度特性 | 使用环境温度-25～+70℃内，+20℃时检测距离的±15%以内 | |||
| 电压特性 |
使用电源电压的±15% 波动时，±2.5％以内 |
||||
| 材质 |
外壳：黄铜(镀镍) 树脂部：ABS |
||||
| 电缆 |
0.14mm2 3芯 耐油•耐冷热 橡皮电缆，长3m |
耐弯曲性0.15mm2 3芯 耐油•耐热 橡皮电缆，长3m |
|||
|
电缆 延长 |
0.3mm2以上的电缆全长可延长至100m | ||||
| 重量 | 本体重量：约55g | ||||
| 附件 |
MS-SS5(传感器安装件)： 1个 |
||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大检测距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：最大流入电流根据使用环境温度变化。
螺纹型
| 种类 | 屏蔽型 | ||||
| 耐弯曲电缆型 | |||||
| 型号 | GX-5M | GX-5MB | GX-5M-R | GX-5MB-R | |
| 最大检测距离(注2) | 0.8mm±15% | ||||
| 稳定检测范围(注2) | 0〜0.6mm | ||||
| 标准检测物体 | 铁5×5×t1mm | ||||
| 应差(滞后现象) |
工作距离的15％以下 (标准检测物体时) |
||||
| 重复精度 | 20μm以下 | ||||
| 电源电压 |
12〜24V DC±10% 脉动P-P10%以下 |
||||
| 消耗电流 | 15mA以下 | ||||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：0.4V以下 (流入电流50mA时) |
||||
| 输出动作 |
接近时 ON |
离开时 ON |
接近时 ON |
离开时 ON |
|
| 短路保护 | - | ||||
| 最大反应频率 | 1kHz | ||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | |||
| 使用环境温度 | -25〜+70℃、存储时：-25〜+80℃ | ||||
| 使用环境湿度 |
35〜95%RH 存储时：35〜95%RH |
||||
| 耐电压 | AC500V 1分钟 所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 |
5MΩ以上，基于DC250V的高阻表 所有电源连接端子与外壳之间 |
||||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||
| 耐冲击 |
频率200m/s2(约20G) X,Y和Z方向各10次 |
||||
|
检测距离 的变动 |
温度特性 |
使用环境温度-25〜 +70℃时+20℃时检测距离的±20%以内 |
|||
| 电压特性 |
使用电源电压的±10％ 波动时，±2％以内 |
||||
| 材质 |
外壳：黄铜(镀镍) 树脂部：TPX |
||||
| 电缆 |
0.08mm2 3芯 耐油•耐冷热 橡皮电缆，长3m |
耐弯曲性0.1mm2 3芯 耐油•耐热 橡皮电缆，长3m |
|||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m | ||||
| 重量(注4) | 本体重量：约30g | ||||
| 附件 |
螺母：2个 齿锁垫圈：1个 |
螺母：2个 齿锁垫圈：2个 |
|||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大检测距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：最大流入电流根据使用环境温度变化。
(注4)：螺纹型的重量包括螺母与齿锁垫圈的重量。
| 种类 | 屏蔽型 | 非屏蔽型 | |||||
| 耐弯曲电缆型 | |||||||
| 型号 |
GX- 8M |
GX- 8MB |
GX- 8M-R |
GX- 8MB-R |
GX- 8ML |
GX- 8MLB |
|
| 最大检测距离(注2) | 1mm±15% | 2mm±15% | |||||
| 稳定检测范围(注2) | 0〜0.8mm | 0〜1.6mm | |||||
| 标准检测物体 | 铁8×8×t1mm | 铁12×12×t1mm | |||||
| 应差(滞后现象) | 工作距离的10％以下(标准检测物体时) | ||||||
| 重复精度 | 8μm以下 | 40μm以下 | |||||
| 电源电压 | 10〜30V DC 脉动P-P10%以下 | ||||||
| 消耗电流 | 15mA以下 | ||||||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：200mA(注3) ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：1.5V以下(流入电流200mA时) 0.4V以下(流入电流50mA时) |
||||||
| 输出动作 |
接近时 ON |
离开时 ON |
接近时 ON |
离开时 ON |
接近时 ON |
离开时 ON |
|
| 短路保护 | 配备 | ||||||
| 最大反应频率 | 1kHz | 500Hz | |||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||||
|
环 境 性 能 |
保护构造 | IP67(IEC)、防渗漏型(JIS) | |||||
| 使用环境温度 | -25〜+70℃、存储时：-25〜+80℃ | ||||||
| 使用环境湿度 | 35〜85%RH、存储时：35〜95%RH | ||||||
| 耐电压 | AC500V 1分钟 所有电源连接端子与外壳之间 | ||||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表 | ||||||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||||
| 耐冲击 |
频率300m/s2(约30G) X,Y和Z方向各10次 |
频率300m/s2(约30G) XYZ各方向3回 |
|||||
|
检测 距离 的 变动 |
温度特性 | 使用环境温度-25～+70℃内，+20℃时检测距离的+15/-10%以内 | |||||
| 电压特性 |
使用电源电压的±15％波动时 ±2.5%以内 |
||||||
| 材质 |
外壳：黄铜(镀镍)、 树脂部：ABS |
||||||
| 电缆 |
0.14mm2 3芯 耐油•耐冷热 橡皮电缆，长3m |
耐弯曲性0.15mm2 3芯 耐油•耐热 橡皮电缆，长3m |
0.14mm2 3芯 耐油•耐冷热 橡皮电缆，长3m |
||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m | 0.14mm2以上的电缆全长可延长至100m | |||||
| 重量(注4) | 本体重量：约60g | ||||||
| 附件 |
螺母：2个 齿锁垫圈：1个 |
螺母：2个 齿锁垫圈：2个 |
螺母：2个 齿锁垫圈：1个 |
||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大检测距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：最大流入电流根据使用环境温度变化。
(注4)：螺纹型的重量包括螺母与齿锁垫圈的重量。
尺寸图
- 单位mm
GX-3S口
|
GX-4S口
|
GX-5S口
|
GX-5M口
|
GX-8M口
|
GX-8ML口
|
MS-SS3-2
|
MS-SS3
MS-SS5
|
