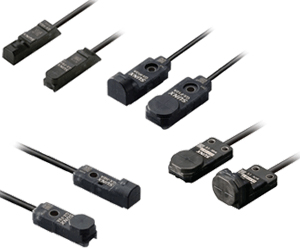

方形接近传感器[放大器内置] GX-F/H

价格：0
长距离型新登场! NEW
产品型号：GX-F/H系列
产品品牌：panasonic（日本松下）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

产品特点

详细规格

产品尺寸

行业No.1^※的稳定检测

※同级别方形接近传感器方面。2010年8月本公司调查结果

※1

※1	EMC指令

特点

【NEW】新推出检测距离8mm的长距离型(GX-15型)

GX-15型实现了最大动作距离8.0mm±8%的长距离型的添加。

传感器易于设置 (GX-6型)

对于新的安装支架[MS-GX6-1(另售)]，1颗M3螺丝就可以对传感器进行安装。同时，紧贴安装，能够节省电缆。

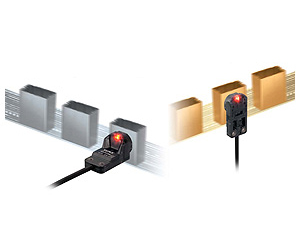

检测距离游刃有余

实现行业最长的稳定检测范围。安装也非常简单。

最大工作距离的误差控制在±8％以内

对检测灵敏度进行极细致的调整和控制，以降低每件产品的差异和检测误差。减少多台使用以及更换时调整位置的人工和时间。

不包括温度特性。

温度特性达到±8％以内

对检测部的线圈、铁心等零部件以及设计进行了彻底的改良，实现了优异的温度特性。无论什么时间段、什么季节都能进行稳定检测。

耐久性能高约10倍！ (与以往相比)

新方式的整体成型法，通过了耐冲击10,000m/s2(约1,000G、X，Y和Z方向各3次)和耐振动10～500Hz(双振幅3mm、X，Y和Z方向各2小时)2项耐久性试验。
而且，抗脉冲干扰性能也比以往产品提高了3倍左右。

超强防水·防油！保护构造IP68g

新方式的整体成型法，提高了环境适应性能。
IP68g保护构造可有效防止水和油的渗入，避免损坏传感器。

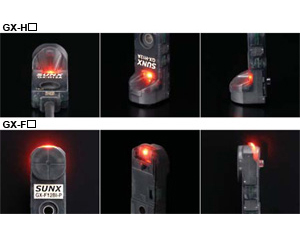

指示灯明亮清晰

开发出可视范围广的棱镜。
工作状态指示灯的可视性得到大幅提高。

可放心使用带金属插片的安装孔来拧紧！(GX-□6除外)

将金属插片插入安装孔。
避免过紧而损坏传感器。

GX-8型、GX-12型
M3螺丝 0.7N・m以下

GX-15型
M3螺丝 1N・m以下

导体截面积增大1倍，配线更容易！(GX-□6/□8)

将GX-□6/□8型的导体截面积增大了约1倍。导线的压接或转接更方便，并且提高了压接部的抗拉强度。

种类

GX-6型

(注1)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注2)：型号中加注“I”的机型为异频型。

GX-8型

GX-12型

GX-15型

【NEW】GX-15(长距离)型(注3)

(注1)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注2)：型号中加注“I”的机型为异频型。
(注3)：在铁和不锈钢等安装环境时，请使用另售的铝板放入传感器和安装板中间。

5m电缆长度型、耐弯曲电缆型(接受订单生产品)

备有5m电缆长度型(标准为1m)及耐弯曲电缆型(5m电缆长度型除外)。
但长距离型中未配备。

・型号一览

规格

GX-6型

种类		NPN输出型		PNP输出型
型号 (注2)	正面ON	GX- F6A(I)	GX- F6B(I)	GX- F6A(I)-P	GX- F6B(I)-P
	顶端ON	GX- H6A(I)	GX- H6B(I)	GX- H6A(I)-P	GX- H6B(I)-P
最大工作距离 (注3)		1.6mm±8%
稳定检测范围 (注3)		0〜1.3mm
标准检测物体		铁12×12×t1mm
应差 (滞后现象)		工作距离的20％以下(使用标准检测物体)
重复精度		检测轴轴向、与检测轴垂直方向： 0.04mm以下
电源电压		12〜24V DC ⁺¹⁰／_-15%　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流100mA时)		PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流100mA时)
	输出动作	接近时ON	离开时ON	接近时ON	离开时ON
最大反应频率		400Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP68(IEC)、IP68G　(注4)(注5)
	使用环境温度	-25〜+70℃、存储时：-40〜＋85℃
	使用环境湿度	35〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10〜500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时
	耐冲击	频率10,000m/s²(约1,000G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±8％以内
	电压特性	使用电源电压的^+10%/_-15%波动时，±2%以内
材质		本体：PBT、指示灯部：聚酯
电缆		截面积为0.15mm² 的3芯耐油•耐冷热橡皮电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量(本体重量)		正面ON型：约15g、顶端ON型：约15g

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：型号中加注“I”的机型为异频型。
(注3)：最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4)：本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟，然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期，进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1～3项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

GX-8型

种类		NPN输出型		PNP输出型
型号 (注2)	正面ON	GX- F8A(I)	GX- F8B(I)	GX- F8A(I)-P	GX- F8B(I)-P
	顶端ON	GX- H8A(I)	GX- H8B(I)	GX- H8A(I)-P	GX- H8B(I)-P
最大工作距离 (注3)		2.5mm±8%
稳定检测范围 (注3)		0〜2.1mm
标准检测物体		铁15×15×t1mm
应差 (滞后现象)		工作距离的20％以下(使用标准检测物体)
重复精度		检测轴轴向、与检测轴垂直方向： 0.04mm以下
电源电压		12〜24V DC ⁺¹⁰／_-15%　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流100mA时) 0.4V以下(流入电流16mA时)		PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流100mA时) 0.4V以下(流出电流16mA时)
	输出动作	接近时ON	离开时ON	接近时ON	离开时ON
最大反应频率		500Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP68(IEC)、IP68G　(注4)(注5)
	使用环境温度	-25〜+70℃、存储时：-40〜＋85℃
	使用环境湿度	35〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10〜500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时
	耐冲击	频率10,000m/s²(约1,000G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±8％以内
	电压特性	使用电源电压的^+10%/_-15%波动时，±2%以内
材质		本体：PBT、指示灯部：聚酯
电缆		0.15mm² 的3芯耐油•耐冷热橡皮电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量(本体重量)		正面ON型：约15g、顶端ON型：约20g

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：型号中加注“I”的机型为异频型。
(注3)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4)：本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟，然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期，进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1～3项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

GX-12型

种类		NPN输出型		PNP输出型
型号 (注2)	正面ON	GX- F12A(I)	GX- F12B(I)	GX- F12A(I)-P	GX- F12B(I)-P
	顶端ON	GX- H12A(I)	GX- H12B(I)	GX- H12A(I)-P	GX- H12B(I)-P
最大工作距离 (注3)		4.0mm±8%
稳定检测范围 (注3)		0〜3.3mm
标准检测物体		铁20×20×t1mm
应差 (滞后现象)		工作距离的20％以下(使用标准检测物体)
重复精度		检测轴轴向、与检测轴垂直方向：0.04mm以下
电源电压		12〜24V DC ⁺¹⁰／_-15%　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流100mA时) 0.4V以下(流入电流16mA时)		PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流100mA时) 0.4V以下(流出电流16mA时)
	输出动作	接近时ON	离开时ON	接近时ON	离开时ON
最大反应频率		500Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP68(IEC)、IP68G　(注4)(注5)
	使用环境温度	-25〜+70℃、存储时：-40〜+85℃
	使用环境湿度	35〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10〜500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时
	耐冲击	频率10,000m/s²(约1,000G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±8％以内
	电压特性	使用电源电压的^+10%/_-15%波动时，±2%以内
材质		本体：PBT、指示灯部：聚酯
电缆		0.15mm² 的3芯耐油•耐冷热橡皮电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量(本体重量)		正面ON型：约20g、顶端ON型：约20g

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：型号中加注“I”的机型为异频型。
(注3)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4)：本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟，然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期，进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1～3项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

GX-15型

种类		NPN输出型		PNP输出型
型号 (注2)	正面ON	GX- F15A(I)	GX- F15B(I)	GX- F15A(I)-P	GX- F15B(I)-P
	顶端ON	GX- H15A(I)	GX- H15B(I)	GX- H15A(I)-P	GX- H15B(I)-P
最大工作距离 (注3)		5.0mm±8%
稳定检测范围 (注3)		0〜4.2mm
标准检测物体		铁20×20×t1mm
应差 (滞后现象)		工作距离的20％以下(使用标准检测物体)
重复精度		检测轴轴向、与检测轴垂直方向：0.04mm以下
电源电压		12〜24V DC ⁺¹⁰／_-15%　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流100mA时)		PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流100mA时)
	输出动作	接近时ON	离开时ON	接近时ON	离开时ON
最大反应频率		250Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP68(IEC)、IP68G　(注4)(注5)
	使用环境温度	-25〜+70℃、存储时：-40〜+85℃
	使用环境湿度	35〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10〜500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时
	耐冲击	频率10,000m/s²(约1,000G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±8％以内
	电压特性	使用电源电压的^+10%/_-15%波动时，±2%以内
材质		本体：PBT、指示灯部：聚酯
电缆		0.15mm² 的3芯耐油•耐冷热橡皮电缆，长1m
重量(本体重量)		约20g

(注1)：无指定的测量条件为使用环境温度＝+23℃。
(注2)：型号中加注“I”的机型为异频型。
(注3)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4)：本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟，然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期，进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1～3项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

GX-15(长距离)型

种类		长距离
		NPN输出型		PNP输出型
型号 (注2)	正面ON	GX- FL15A(I)	GX- FL15B(I)	GX- FL15A(I)-P	GX- FL15B(I)-P
	顶端ON	GX- HL15A(I)	GX- HL15B(I)	GX- HL15A(I)-P	GX- HL15B(I)-P
最大工作距离 (注3)		8.0mm±8%(注4)
稳定检测范围 (注3)		0〜6.7mm(注4)
标准检测物体		铁30×30×t1mm
应差 (滞后现象)		工作距离的20％以下(使用标准检测物体)
重复精度		检测轴轴向、与检测轴垂直方向：0.04mm以下
电源电压		12〜24V DC ⁺¹⁰／_-15%　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流100mA时)		PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流100mA时)
	输出动作	接近时ON	离开时ON	接近时ON	离开时ON
最大反应频率		150Hz(注4)
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP68(IEC)、IP68G　(注5)(注6)
	使用环境温度	-25〜+70℃、存储时：-40〜+85℃
	使用环境湿度	35〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10〜500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时
	耐冲击	频率10,000m/s²(约1,000G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±8％以内
	电压特性	使用电源电压的^+10%/_-15%波动时，±2%以内
材质		本体：PBT、指示灯部：聚酯
电缆		0.15mm² 的3芯耐油•耐冷热橡皮电缆，长1m
重量(本体重量)		约20g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：型号中加注“I”的机型为异频型。
(注3)：最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4)：安装在绝缘体上时。安装到铁板或不锈钢等上时，请将另售的铝片(MS-A15□)置于传感器与安装板之间使用。
(注5)：本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟，然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期，进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1～3项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注6)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

尺寸图

单位mm

GX-F6□

传感器

GX-H6□

传感器

GX-F8□

传感器

GX-H8□

传感器

GX-F12□

传感器

GX-H12□

传感器

GX-F15□
GX-FL15□

传感器

GX-H15□
GX-HL15□

传感器

MS-GX6-1

GX-6型用传感器安装支架(另售)

MS-GL6-1

GX-6型用传感器安装支架(另售)

(注1)：安装传感器时，厚达20mm。

MS-GL6-2

GX-6型用传感器安装支架(另售)

(注1)：安装传感器时，厚达13.4mm。

MS-GXL8-4

GX-8型用传感器安装支架(另售)

材质：不锈钢(SUS304)
附带M3(长12mm)桁架头螺丝、螺母、弹簧垫圈和平垫圈各1个

MS-GXL15

传感器安装支架(另售)

材质：SPCC

MS-A15F
MS-A15H

铝片(GX-FL15□用或者是GX-HL15□用，另售)
