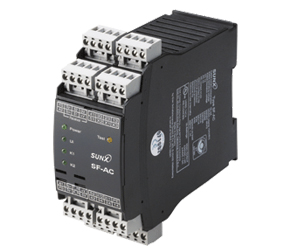

PNP(相当)输出型光幕用安全继电器单元 SF-AC
- 对应4种控制，多合一的全支架继电器单元
- 产品型号：SF-AC系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
最高支持控制类别4
安全继电器单元
|
 ※1
|
 ※2
|
| ※1 | 机械指令・低电压指令・EMC指令 |
|---|---|
| ※2 | Listing认证 |
特点
最高支持控制类别4
安全继电器单元SF-AC可以和SF4B系列／SF4-AH系列／SF2-EH系列PNP(相当)输出型搭配使用，控制类别达到4 、和SF2-A系列／SF2-N系列的PNP输出型搭配使用控制类别可达2。
采用可拆卸式端子台，削减维护工时
|
端子台为可拆卸式，因此可在继电器单元安装到控制柜的状态下直接进行接线。更换继电器单元时，也可保留接线，只需替换端子台。 |
|
无需使用中继端子台
SF-AC中配备有电源端子和警报输入、测试输入用端子，因此无需使用中继端子台。
|
防止启动开关溶融所引起的意外启动
配备有下降沿转换功能，通过启动开关的下降沿来使信号有效。可避免启动开关发生溶融时所引起的“意外启动”
|
配备有2通道的辅助输出
|
配备有与AZM200的安全输出相联动的辅助输出以及与诊断输出(非安全输出)相联动的警报输出。可对AZM200的动作进行监控。 |
|
高速响应10ms
作为继电器输出，实现了最高级别的10ms响应时间。
INFORMATION
・安全机器选型指南
>>安全机器的选型步骤 (PDF)
种类
|
规格
| 型号 | SF-AC | |
|
可连接 光幕 |
PNP输出(相当)的光幕传感器(SF4B-□、SF4-AH□、SF2-A□-PN、SF2-N□-PN、SF2-EH□) | |
| 规格 | EN 954-1、EN 60204-1、GS-ET-20 | |
| 控制类别 | 最高支持ISO 13849-1：1999(EN 954-1：1997)的类别4 | |
| 电源电压 | 24V DC ±10% 脉动P-P10%以下 | |
| 消耗功率 | 约1.7W(连接机器的消耗功率除外) | |
| 光幕用供给电源 | 24V DC±10% | |
| 保险丝额定值 | 内置电子保险丝，切断电流1.1A以上，断电后复位 | |
| OSSD输入 | PNP晶体管2输入(S1、S2) | |
| 安全输出 | NO触点×3(13-14、23-24、33-34) | |
| 使用类别 | AC-15、DC-13(EN 60947-5-1) | |
|
额定工作电流(Ie)(注2) /额定工作电压(Ue) |
6A/230V AC、6A/30V DC、电阻负载 | |
| 触点材质/触点 | 银氧化锡(AgSnO)、自清洁、强制工作 | |
| 触点接触电阻 | 100mΩ以下(初始値) | |
| 触点保护保险丝额定 | 6A(慢熔保险丝) | |
| 机械寿命 | 1,000万次(通断频率180次/分钟) | |
| 电气寿命 | 10万次(通断频率20次/分钟钟、额定负载下) | |
| 工作时间 | 40ms以下(自动复位)、50ms(手动复位) | |
| 响应时间(复位时间) | 10ms以下 | |
| 辅助输出 | NC触点×1(41-42) | |
| 开闭容量 | 1A/24V DC | |
| 触点保护保险丝额定 | 1A(慢熔保险丝) | |
| 警报输出 | NC接点×1(51-52)(与非安全触点、警报输入联动)(注3) | |
| 开闭容量 | 最大1A/24V DC、最小5mA/24V DC | |
| 触点保护保险丝额定 | 1A(慢熔保险丝) | |
|
指 示 灯 |
电源(Power) | 绿色LED(通电时亮灯) |
| 内部电路动作(Ui) | 绿色LED(接通电源时、且电子保险丝正常时亮灯) | |
|
K1/K2继电器动作 (K1/K2) |
绿色LED×2(安全输出“闭”时亮灯) | |
| 测试输入(Test) | 黄色LED(X11-X12“开”时亮灯) | |
| 外部继电器监控功能 | 配备 | |
| 下降沿转换功能 | 配备 | |
| 交叉短路监控功能 | - | |
| 测试输入极性切换功能 | 配备(可使用内部开关将测试输入的极性切换为“PNP”或者“NPN”) | |
| 过电压等级 | Ⅲ | |
| 额定冲击耐受电压(Uimp) | 4kV | |
| 污染度 | 2 | |
|
耐 环 境 性 |
保护构造 | IP40(端子部:IP20) |
| 使用环境温度 | -10〜+55℃、存储：-10〜+55℃ | |
| 使用环境湿度 | 35〜85%RH 、存储：35〜85%RH | |
| 耐振动 | 耐久10〜55Hz 双向振幅0.35mm X,Y和Z方向各3次(未通电时) | |
| 耐冲击 | 15G(约150m/s2) 冲击作用时间11ms | |
| 外壳材质 | 聚碳酸酯 | |
| 连接方式 | 可装拆式欧洲端子 | |
| 锁紧扭矩 | 0.6N・m | |
| 配线电缆 | 0.2〜2.5mm2 [包括单线或者金属箍(套管)端子] | |
| 安装 | 适用于35mm宽DIN导轨(EN 50022) | |
| 重量 | 主机重量：约460g | |
(注1)：未进行指定的测量条件为使用环境温度=+20℃。
(注2)：在使用环境温度为+45℃以上的环境下使用时，由于存在电流限制，因此请参照“降额”项的内容。
(注3)：连接机器发出的警报输入置ON时，警报输出变为“开”。
尺寸图
- 单位mm
SF-AC
PNP(相当)输出型光幕用安全继电器单元
|
