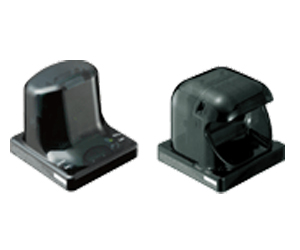

光线式起动开关 SW-100
- 符合人体工程学的易操作型起动开关
- 产品型号：SW-100系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
符合人体工程学的易操作型起动开关
|
 ※1
|
 ※2
|
|
| ※1 | EMC指定适用 |
|---|---|
| ※2 | Listing认证 |
特点
■安全使用
使用光幕传感器时请事先确认系统的安全性、是否满足以下控制系统的构成。
>>光幕传感器的使用注意事项

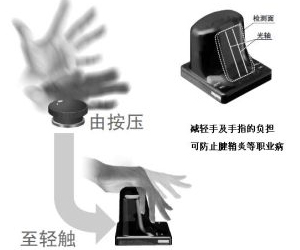

操作方便、手部无需任何负担，符合人体工程学的新型开关。 [SW-101]
本产品为光线式(2光轴)开关，操作时手只需轻轻接触检测面，即可产生遮光效果使装置起动。
|
![轻触式开关操作 [SW-101]](http://device.panasonic.cn/ac/c/fasys/sensor/safety/sw-101/images/pic05.jpg)

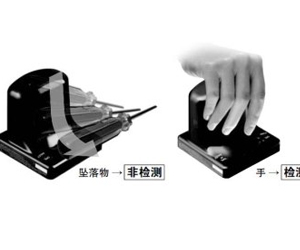

减少因物体掉落引起的误动作 [SW-101]
|
对反应时间作略微延迟的设定，在物体滚落的瞬间使开关不会反应，手接触开关时才会动作，从而可避免因物体掉落而导致的误动作。 |
![减少因物体掉落引起的误动作 [SW-101]](http://device.panasonic.cn/ac/c/fasys/sensor/safety/sw-101/images/pic06.jpg)
|
符合ISO 13851(JIS B 9712)的双手操作控制装置所需的 防止功能异常要求事项的开关[SW-111]
|
|
■带护栏设计，可防止误动作 |
|
可有效控制起动 [SW-111]
将手置于SW-111本体上时，不会进行检测。 弯曲手指并轻轻握住时才会进行检测，因此可有效控制起动。
|
![可有效控制起动 [SW-111]](http://device.panasonic.cn/ac/c/fasys/sensor/safety/sw-101/images/pic09.jpg)
配备外部输入指示灯
配备2个系统(双色)外部输入指示灯，可用于作业指示灯等各种用途。
|

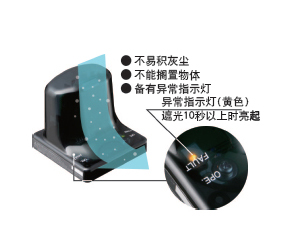

防止因污迹引起误动作
如果因沾染灰尘等引起遮光状态持续10秒以上时，即为无效，并亮起异常指示灯(黄色)。
|
采用长寿命光MOS继电器
由于输出采用光MOS继电器，因此1个开关既可适应公共负极电路又可适应公共正极电路。 而且，无需像有接点型继电器那样定期更换。
INFORMATION
・安全机器选型指南
>>安全机器的选型步骤 (PDF)
种类
|
规格
| 种类 | 光线式起动开关 | ||
| 带护栏 | |||
| 型号 | SW-101 | SW-111 | |
| 检测方式 | 透过型光电传感器式(2光轴) | ||
| 适用标准 | CSA 22.2 No.14、CSA 22.2 No.0.8、ANSI/NFPA 79、UL 508、EN 60947-5-2(仅限EMC) | ||
| 电源电压 | 12～24V DC±10％ 脉动P-P10％以下 | ||
| 消耗电流 | 100mA以下(不包括外部连接负载) | ||
| 输出 |
半导体光MOS继电器输出×3 ・最大负载电流：100ｍA ・外加电压：30V DC以下 ・剩余电压：1.5V以下(负载电流为100mA时) |
||
| 输出动作 |
输出1：检测时(遮光时)OFF/非检测时(入光时)ON 输出2/3：检测时(遮光时)ON/非检测时(入光时)OFF |
||
| 短路保护 | 配备 | ||
| 反应时间 | 检测时：100ms以下、非检测时：50ms以下 | ||
| 遮光时间监视功能 | 通过端子间的短路进行有效、无效的切换(短路时无效) | ||
| 外部输入 |
0～1V或10V～+V：有效(外部输入指示灯亮起) 4～6V或断开：无效(外部输入指示灯熄灭) |
||
|
指 示 灯 |
电源指示灯(POWER) | 绿色LED(通电时亮起) | |
| 工作状态指示灯(OPE.) | 绿色LED(检测时亮起) | ||
| 外部输入指示灯1 | 绿色LED(外部输入1有效时亮起) | ||
| 外部输入指示灯2 | 橙色LED(外部输入2有效时亮起) | ||
| 异常指示灯(FAULT) | 黄色LED(异常时亮起或闪烁) | ||
|
环 境 性 能 |
保护构造 | IP65(IEC)、TYPE 1(UL 50)(端子部除外) | |
| 使用环境温度 | -25～+50℃(注意不可结露、结冰)，存储时：-30～+70℃ | ||
| 使用环境湿度 | 30～85％RH、存储时：30～85％RH | ||
| 使用环境照明度 | 白炽灯：受光面照明度3,000lx以下 | ||
| 耐电压 | AC1,000V １分钟 所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 | ||
| 耐振动 | 频率10～500Hz 双振幅3mm X,Y和Z方向各2小时 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | |
| 耐冲击 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||
| 可装拆式端子 | 连接器部 | 3.5mm间距 2阶梯式插座：12极 | |
| 端子部 | 3.5mm间距 弹簧压紧端子：6极×2(Phoenix Contact公司制造 FMC1,5/6-ST-3,5) | ||
| 配线电缆 | 0.2〜1.5mm2 [包括单芯线或套箍(插片)端子] | ||
| 最大电缆长度 |
最长20m(0.2〜0.3mm2的电缆) 最长100m(0.3～1.5mm2的电缆) |
||
| 材质 | 外壳：聚碳酸酯、聚酯，O形圈：硅橡胶，安装螺母：PBT，安装衬垫：硅橡胶 | ||
| 重量 | 本体重量：约130g，包装重量：约200g | 本体重量：约150g，包装重量：约220g | |
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
尺寸图
- 单位mm
SW-101
光线式起动开关
|
|
|
SW-111
光线式起动开关
|
|
|
