构建安全电路如此简单! 令人惊异!
|
※1 | ※2 | ※3 |

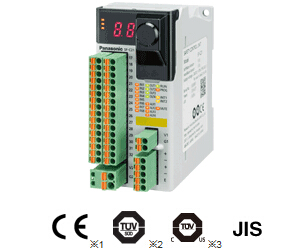

※1 | 符合机械•EMC指令 |
---|---|
※2 | 获得认证 |
※3 | NRTL认证 |
|
|
|
控制输出、辅助输出采用寿命较长的半导体输出(PNP)

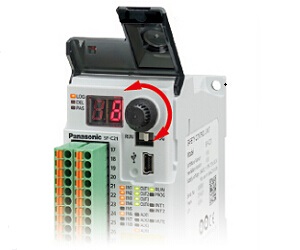

旋转开关,简单设定 |
|
|
「8个预置逻辑」的详细请点击这里
还可简单设定延迟断开时间
延迟断开的设定也很简单。只需通过旋转开关来选择事先设定好的延迟断开 时间。
模式No. | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
---|---|---|---|---|---|---|---|---|---|---|
延迟断开时间(秒) | 0 | 0.1 | 0.5 | 1 | 2 | 5 | 10 | 15 | 30 | 60 |
※ 适用于控制输出2。要在控制输出1中设定延迟断开时间的情况下,需要使用软件「Configurator SF-C」。
设置密码保护,将意外的逻辑变更防范于未然
操作简单,设定可靠 |
|
注意:关于逻辑以及输入设备的组合,请符合机械安全相关规格的要求。
逻辑No.1:整体停止控制
|
所连接的任一输入置OFF时,所有控制输出均置OFF。 |
逻辑No.2:并行屏蔽控制
|
屏蔽输入置ON的情况下,使光幕屏蔽。 |
逻辑No.3:连续屏蔽控制
|
仅在屏蔽输入按照已决定的顺序置ON时,使光幕屏蔽。 |
逻辑No.4:部分停止控制(1)
|
紧急停止输入置OFF的情况下,所有控制输出均置OFF。其他输入置OFF的情况下,各个连接对 |
逻辑No.5:部分停止控制(2)
|
紧急停止输入或者后工序的输入置OFF的情况下,所有控制输出均置OFF。 |
逻辑No.6:双手操作控制
|
要利用双手操作开关进行控制时,使用该功能。仅限0.5秒内操作2个双手操作开关时,控制输出会置ON。 |
逻辑No.7:OR控制
|
即使防护栏(输入A)置OFF,只要使能开关置ON,控制输出就会置ON。紧急停止开关或者输入B置OFF的情况下,与输入A和使能开关的状态无关,所有控制输出均置OFF。 |
逻辑No.8:运行模式选择控制
|
使用按键选择器切换模式后,仅在使能开关置ON时,控制输出会置ON,与防护栏的开闭无关。但是,紧急停止开关置OFF的情况下,所有控制输出均置OFF。 |
品名 | 形状 | 型号 | 输入点数 | 输出点数 | ||
---|---|---|---|---|---|---|
安全输入 |
复位/ EDM输入 |
控制输出 | 辅助输出 | |||
安全控制单元 | SF-C21 | 2×4 | 2 | 2×2 | 4 |
品名 | 安全控制单元 | |
---|---|---|
型号 | SF-C21 | |
相 关 标 准 |
安全 |
IEC 61508-1~7、EN 61508-1~7(SIL3)、ISO 13849-1(类别4、PLe) IEC 61131-2、IEC 61010-2-201、IEC 62061(SILCL3)、 UL 61010-1、UL 61010-2-201、UL 1998 |
EMC | IEC 61000-6-2、IEC 61326-3-1、EN 55011 | |
适用标准 |
IEC 60947-1、IEC 60947-5-1、IEC 60947-5-2、IEC 60947-5-5 IEC 60947-5-8、IEC 61496-1、IEC TS 62046、ISO 13851 |
|
电 源 电 圧 (注1) (注2) |
内部用电源 | 24V DC+10-15% 脉动P-P10%以下 |
外部用电源 | 24V DC+10-15% 脉动P-P10%以下 | |
消 耗 电 流 (注1) (注2) |
内部用电源 | 200mA以下 |
外部用电源 | 100mA以下 | |
安全输入(IN1~IN8) | 2×4点、额定电压:与内部用电源的电压相同 | |
ON电平 | 输入电压:18V、输入电流:3.5mA | |
OFF电平 | 输入电压:5V、输入电流:1mA | |
额定输入电流 | 约5mA | |
输入阻抗 | 约4.7kΩ | |
可检测的 ON状态的 持续时间 |
10ms以上 | |
不可检测的 OFF状态的 持续时间 |
0.7ms以下 | |
控制输出(OUT1~OUT4) |
PNP开路集电极晶体管2输出×2 ・最大源电流:300mA/点 ・供给电压:与外部用电源的电压相同 ・剩余电压:2.5V以下 ・漏电流:100μA以下(包括电源OFF时) |
|
输出动作 | True:ON、False:OFF | |
延迟导通功能 | 配备 | |
延迟断开功能 | 配备 | |
保护电路 | 配备 | |
响应时间 | OFF响应:10ms以下、ON响应:100ms以下 | |
補助输出 (AUX1~AUX4) (非安全输出) |
PNP开路集电极晶体管输出×4 ・最大源电流:60mA/点 ・供给电压:与外部用电源的电压相同 ・剩余电压:2.5V以下 ・漏电流:100μA以下(包括电源OFF时) |
|
输出动作 (出厂时的设定) |
AUX1:OUT1/OUT2 的负逻辑输出(OUT1/OUT2 OFF时ON) AUX2:OUT3/OUT4 的负逻辑输出(OUT3/OUT4 OFF时ON) AUX3:复位触发输出(等待解除复位状态时ON) AUX4:锁定输出(锁定时OFF) |
|
输出动作 (利用软件工具进 行设定,可对任意 辅助输出进行变更) |
OUT1/OUT2的负逻辑输出(OUT1/OUT2 OFF时ON) OUT3/OUT4的负逻辑输出(OUT3/OUT4 OFF时ON) OUT1/OUT2的正逻辑输出(OUT1/OUT2 ON时ON) OUT3/OUT4的正逻辑输出(OUT3/OUT4 ON时ON) 输入块1~4诊断结果的输出A、B、C、D(逻辑成立时ON) 内部逻辑电路诊断结果的输出E、F、G(逻辑成立时ON) 复位触发输出(等待解除复位状态时ON) 锁定输出(锁定时OFF) 屏蔽指示灯输出(屏蔽/重启时ON) IN1~IN8的监控输出(输入时ON) 无输出(始终OFF) |
|
保护电路 | 配备 | |
响应时间 | 10ms以下 | |
屏蔽指示灯输出 |
半导体PhotoMOS继电器输出×1 ・最大负载电流:60mA ・供给电压:与内部用电源的电压相同 ・剩余电压:2.5V以下 ・漏电流:100μA以下(包括电源OFF时) |
|
输出动作 | 屏蔽/重启时ON | |
保护电路 | 配备 | |
响应时间 | 10ms以下 | |
联锁功能 | 配备 | |
解除锁定功能 | 配备 | |
外部设备监控功能 | 配备 | |
通信功能(MODBUS RTU) | 接口:RS-485、协议:MODBUS RTU、最大传输距离:100m、最大连接数:8台(从站) | |
逻辑选择功能 |
No.0:定制控制 No.1:整体停止控制 No.2:并行屏蔽控制 No.3:连续屏蔽控制 No.4:部分停止控制1 No.5:部分停止控制2 No.6:双手操作控制 No.7:OR控制 No.8:运行模式选择控制 |
|
逻辑设定功能 | 输入模式、控制模式、输出模式、复位模式、辅助输出模式 | |
污染度 | 2 | |
过电压等级 | II | |
使用标高 (注3) | 2,000m以下 | |
通电后的启动时间 | 2s以下 | |
耐 环 境 性 |
保护构造 | IP20(IEC)(请务必安装在保护构造IP54以上的控制柜内) |
使用环境温度 | 动作时:−10~+55℃(注意不可结露、结冰)、保存时:−25~+60℃ | |
使用环境湿度 | 动作时:30~85%RH、保存时:30~85%RH | |
耐电压 |
AC1,000V 1分钟 (所有输入・USB端口、所有输入・RS-485端口、USB端口・RS-485端口、 所有充电部分・外壳之间、所有输出・所有输入、所有输出・USB端口、所有输出・RS-485端口) |
|
绝缘电阻 |
20MΩ以上,基于DC500V的高阻表DC500V (所有输入・USB端口、所有输入・RS-485端口、USB端口・RS-485端口、 所有充电部分・外壳之间、所有输出・所有输入、所有输出・USB端口、所有输出・RS-485端口) |
|
耐振动 | 5~8.4Hz 单向振幅3.5mm 8.4~150Hz 加速度9.8m/s2(1G) XYZ 各方向 2小时(IEC/EN 60068-2-6) | |
耐冲击 | 147m/s2(15G) 11ms XYZ 各方向 3次( IEC/EN 60068-2-27) | |
连接方式 |
输入/输出、电源:可装拆式弹簧压紧端子座 RS-485:可装拆式弹簧压紧端子座 USB:Mini B公 |
|
配线长度 | 100m以下 | |
材质 | 本体外壳:聚碳酸酯/ABS聚合物合金、盖板:聚碳酸酯 | |
重量 | 本体重量:约190g、包装重量:约320g |
(注1): | 「内部用电源」为安全输入用电源。「外部用电源」为控制输出、辅助输出用电源。内部用电源与外部用电源之间为绝缘。 |
---|---|
(注2): |
对于本装置所连接的电源,请使用符合以下要求的电源。 ・符合低电压指令,输出在100VA以下的电源单元。 ・符合EMC指令、低电圧指令的SELV(安全特別低电压)/PELV(保护特别低电压的电源单元(需符合CE认证的情况下)。 ・输出保持时间在20ms以上的电源单元。 ・对应CLASS2的电源单元(需符合C-TU‥V US列名·标志的情况下)。 |
(注3): | 请勿在标高0m、加压至大气压以上的环境下使用或保存本装置。 |
SF-C21配备有RS-485,与通用PLC等外部设备之间可利用MODBUS RTU协议来读取SF-C21的工作状态和报错履历。另外,将外部设备作为主站,最多可与8台SF-C21进行通信。
利用本体的拨动开关或者软件工具“Configurator SF-C”来设定MODBUS RTU的通信条件。
|
可读取的数据种类
・安全输入以及复位/EDM输入的工作状态(HIGH、LOW)
・控制输出、辅助输出以及屏蔽指示灯输出的工作状态(HIGH、LOW)
・锁定履历
・逻辑编号的变更履历 等
■ MODBUS RTU规格
接口 | RS-485 |
---|---|
最大传输距离 | 100m |
通信地址 | 1~247 |
数据长 | 8bit(固定) |
奇偶校验位 | 无/奇数/偶数 |
停止位 | 1bit/2bit |
通信速率 |
9,600bps 19,200bps 38,400bps 57,600bps 115,200bps |
■ 本体拨动开关规格
开关 NO. |
设定项目 | 输入状态 | |
---|---|---|---|
OFF | ON | ||
1 | 切换通信条件 | DIP开关优先 | 软件工具优先 |
2 | 有无奇偶校验位 | 有 | 无 |
3 | 奇偶校验位种类 | 奇数 | 偶数 |
4 | 停止位 | 1 | 2 |
5 | 通信地址1 | SW5:OFF SW6:OFF | |
通信地址2 | SW5:ON SW6:OFF | ||
6 | 通信地址3 | SW5:OFF SW6:ON | |
通信地址4 | SW5:ON SW6:ON | ||
7 | 通信速率 | 9,600bps | 19,200bps |
8 | 未使用 | - | - |
9 | 未使用 | - | - |
10 | 未使用 | - | - |
注意:从外部设备对SF-C21进行控制。
